03．BLEプライベートサービスの作成と設定

BLEのプライベートサービスの作成と、RN4020への設定。

プライベートサービスの仕様

キャラクタリスティックを１つ作成する。
キャラクタリスティックは、
- 読み出しができる。
- ノーティファイが可能。
- データサイズは、2バイト（数値を想定。0～65,535）。

UUIDの作成

作成するプライベートサービスのために１つ、作成するキャラクタリスティック１つ、都合２つのUUIDを作成します。
UUIDは、128ビットの値です（16進数表現で32桁）。

この値は自由に決めることができますが、他のサービスと競合しない値を設定します（たとえば、同じUUIDで、異なる仕様のサービスがあったとして（仮に仕様A、仕様Bとする）、送信側は仕様Aでデータを送り、受信側は仕様Bでデータを受け取ろうとすれば、正しい通信は行われません）

UUIDをウェブサイト「UUIDGenerator.net」で作成します。
https://www.uuidgenerator.net/

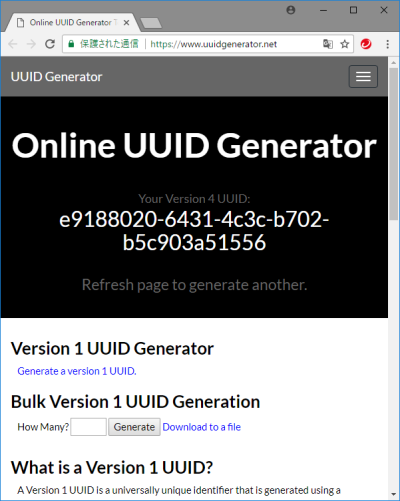

にアクセスします。

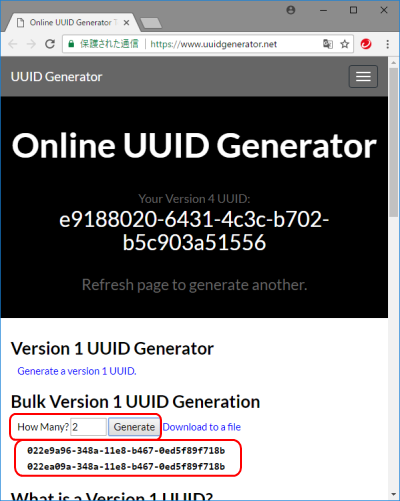

「Buld Version 1 UUID Generation」の「How Many?」欄に、作成するUUIDの個数である「2」を入力し、「Generate」ボタンをクリックします。

２つのUUIDが作成されます。

今回作成されたUUIDは、以下の２つ。
022e9a96-348a-11e8-b467-0ed5f89f718b
022ea09a-348a-11e8-b467-0ed5f89f718b

プライベートサービスの設定の準備

RN4020の配線

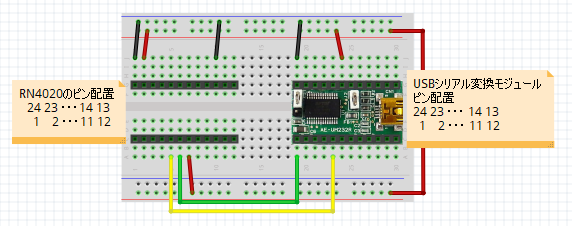

RN4020にプライベートサービスを設定するには、RN4020をUSBシリアル変換モジュールと接続し、USBシリアル変換モジュールをパソコンに接続します。

部品名	数量	商品名	参考価格	購入先例
USBシリアル変換モジュール	1	FT232RL USBシリアル変換モジュール	950円	秋月電子通商

ターミナルソフトのインストール

「ホーム > フィジカルコンピューティング > RN4020 > ターミナルソフトのインストール」に従い、ターミナルソフトをインストールします。

ターミナルソフトの設定とコマンド送信の確認

「ホーム > フィジカルコンピューティング > RN4020 > ターミナルソフトの設定とコマンド送信の確認」に従い、ターミナルソフトの設定とコマンド送信の確認をします。

プライベートサービスの設定

エコーを有効にします。
「+」を入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「Echo On」と表示されます。

工場出荷時の規定値にリセットします。
「SF,1」を入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「AOK」と表示されます。

サーバサービスを設定します。
「SS,00000001」と入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「AOK」と表示されます。

サポート機能の設定をします。
「SR,24002000」と入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「AOK」と表示されます。

プライベートサービスをクリアします。
「PZ」と入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「AOK」と表示されます。

再起動します。
「R,1」と入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「Reboot」「CMD」と表示されます。

（再起動によりエコーが無効に戻る）
エコーを有効にします。
「+」を入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「Echo On」と表示されます。

サポートサービスを確認します。
「LS」と入力し、エンターキーを押します。
RN4020がサポートするサーバサービスは何もないので、「END」とだけ表示されます。

プライベートサービスのUUIDを設定します。
「PS,022E9A96348A11E8B4670ED5F89F718B」と入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「AOK」と表示されます。

プライベートキャラクタリスティックを設定します。
「PC,022EA09A348A11E8B4670ED5F89F718B,12,02」と入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「AOK」と表示されます。

再起動します。
「R,1」と入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「Reboot」「CMD」と表示されます。

（再起動によりエコーが無効に戻る）
エコーを有効にします。
「+」を入力し、エンターキーを押します。
コマンドが正しく実行されると、画面に「Echo On」と表示されます。

サポートサービスを確認します。
「LS」と入力し、エンターキーを押します。

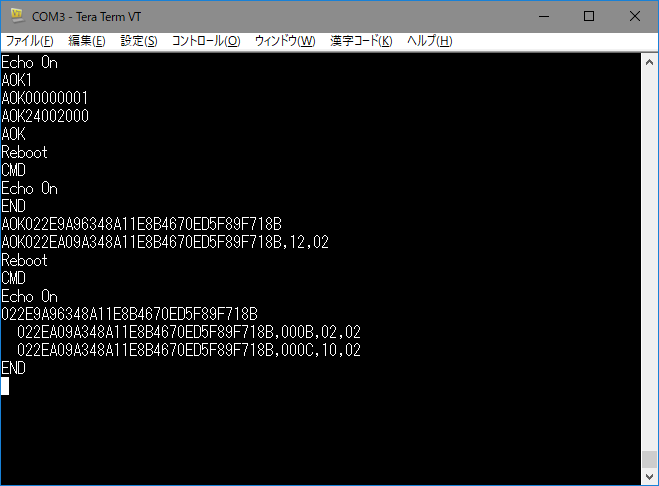

コマンドが正しく実行されると、画面にRN4020がサポートするサーバサービスがリスト表示されます。

AndroidアプリでBLE通信

Androidアプリを用いてプライベートサービスの設定の確認をします。

Android OSでは、多くのBLEツールが配布されています。
ここでは、BLE通信Androidアプリとして、「BLE Scanner: Read,Write,Notify」を使用します。

「BLE Scanner: Read,Write,Notify」を起動します。

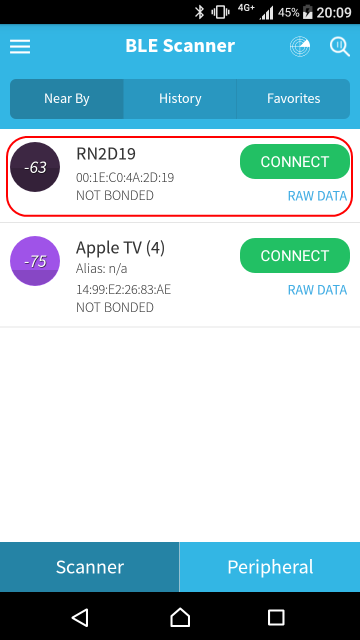

スキャンが開始され、RN4020が検出されます。

「CONNECT」ボタンをタップし、検出されたRN4020と接続します。

RN4020がサポートするサービスのリストが表示されます。

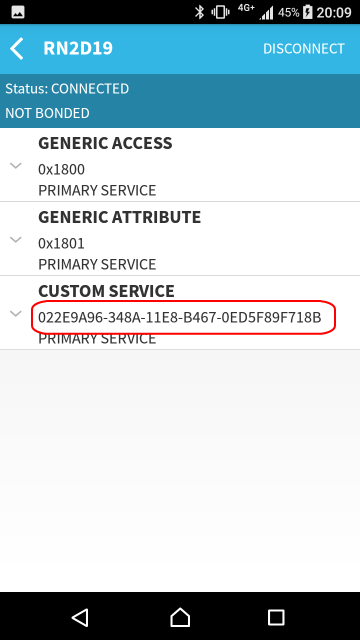

作成したプライベートサービスが「CUSTOM SERVICE」として表示されます。
UUIDは、「PS」コマンドで設定したUUID、「LS」コマンドで確認したUUIDとも一致しています。

「CUSTOM SERVICE」をタップします。

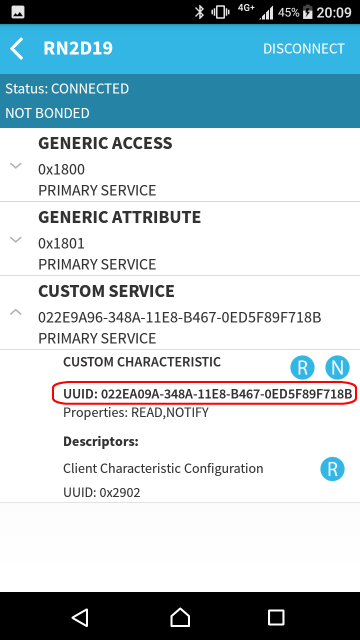

カスタムサービスがサポートするキャラクタリスティック（≒サービスの特性値）が表示されます。
プロパティが「Read」と「NOTIFY」で、「PC」コマンドで設定した内容となっています。

以上で、プライベートサービスの作成と設定と確認ができました。
