ESP-IDF の Raspberry Pi へのセットアップ

解説

ESP-IDF の Raspberry Pi へのセットアップの手順についてまとめます。

ESP32-WROOM-32は、Arduino IDE を用いてプログラム開発が可能ですが、ESP32の開発元である Espressif Systems が提供する Espressif Iot Development Framework (ESP-IDF) を用いてプログラム開発を行うこともできます。

ESP-IDF は、Windows や Linux (Ubuntu、Debian、CentOS) や macOS へのセットアップが可能です。

Raspberry Pi の標準的なOSである、「Raspberry Pi OS」 は、Linux の Debian がベースとなっています。
本項のセットアップの手順は、ESP-IDFの公式のプログラミングガイドの「Get Started » Standard Toolchain Setup for Linux and macOS」に従います。

以下の手順のRaspberry Pi の操作は、Windowsパソコンを使用し、SSH接続し操作しています。

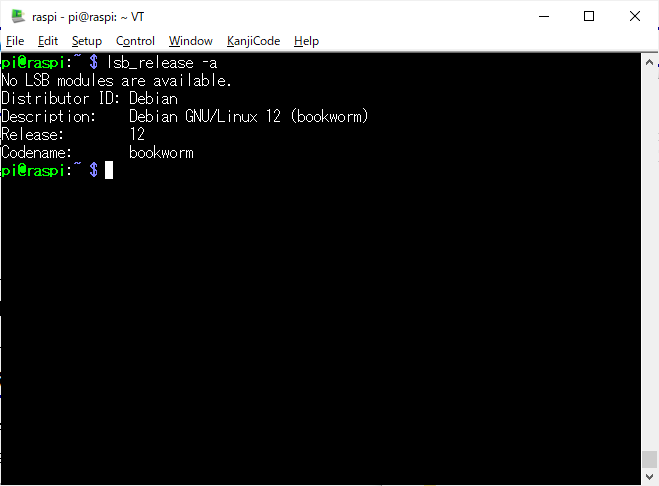

今回使用したRaspberry Pi のOSは、Raspberry Pi OS Lite (64-bit)です。ベースLinuxは、Debian 12 (bookworm) です。

最新のパッケージリストの取得

最新のパッケージリストを取得しなおしておきます。

以下のコマンドを実行します。

sudo apt-get update

ESP-IDFのために必要なソフトウェアのインストール

ESP-IDFのために必要なソフトウェアをインストールします。

以下のコマンドを実行します。

sudo apt-get install git wget flex bison gperf python3 python3-pip python3-venv cmake ninja-build ccache libffi-dev libssl-dev dfu-util libusb-1.0-0 -y

完了するまで、しばらく待ちます。

ESP-IDFの取得

ESP-IDF用のディレクトリを作成し、作成したディレクトリに移動します。

以下のコマンドを実行します。

mkdir -p ~/esp cd ~/esp

取得するESP-IDFのバージョンを調べます。

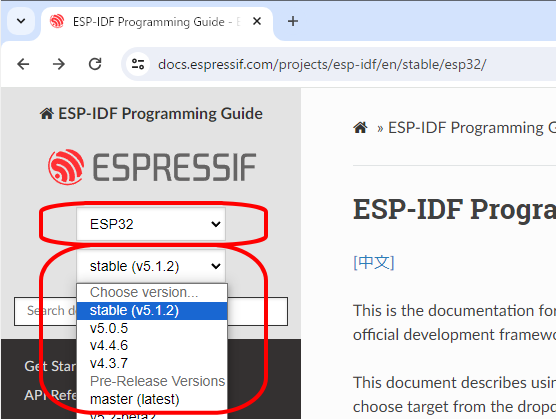

「ESP-IDFのバージョンの情報」のページにアクセスします。



ページ右上のプルダウンの、上段を「ESP32」を選択します。
下段のプルダウンメニューをクリックし、バージョンのリストを表示します。

2024年1月現在、安定版の最新バージョンは、「v5.1.2」です。

以下のコマンドを実行し、「v5.1.2」のESP-IDFを取得します。

git clone -b v5.1.2 --recursive https://github.com/espressif/esp-idf.git

参考）
「v5.1.2」以外のESP-IDFを取得する場合は、上記コマンドの「v5.1.2」を「取得するバージョン名」にします。開発版の最新バージョンをダウンロードする場合は、「master」にします。

完了するまで、しばらく待ちます。

関連ツールのインストール

ESP-IDF とは別に、ESP32 をサポートするプロジェクト用のコンパイラ、デバッガ、Python パッケージなど、ESP-IDF で使用されるツールもインストールする必要があります。

以下のコマンドを実行し、関連ツールをインストールします。

cd ~/esp/esp-idf ./install.sh esp32

完了するまで、しばらく待ちます。

環境変数の設定

インストールしたESP-IDF関連ツールはまだパスが通っておらず、ESP-IDF関連ツールのパスを通す必要があります。
ESP-IDFには、ESP-IDF関連ツールのパスを通すスクリプトが用意されており、このスクリプトを実行します。

以下のコマンドを実行し、関連ツールのパスを通します。（先頭のドットとパスの間には、半角スペースが一つあります）

. $HOME/esp/esp-idf/export.sh

補足）
関連ツールのパスを通すスクリプトの実行は、起動したターミナルごとに、行う必要があります。
起動したターミナルで、一度スクリプトを実行したならば、そのターミナル上では、どのディレクトリからでもESP-IDFが使用できます。

はじめてのプロジェクト

ここまでの手順で、ESP-IDF の Raspberry Pi へのセットアップは完了し、ESP32-WROOM-32のプログラム開発をESP-IDFを用いて行う環境が整いました。

ESP-IDFのサンプルディレクトリの「Hello World」プロジェクトを流用して、プロジェクト作成、ビルド、フラッシュしていきます。

プロジェクト作成

以下のコマンドを実行し、ESP-IDFのサンプルディレクトリの「Hello World」プロジェクトを、「esp」ディレクトリにコピーします。

cd ~/esp cp -r $IDF_PATH/examples/get-started/hello_world .

「esp」ディレクトリ下に、「hello_world」ディレクトリができます。

デバイスの接続と、シリアル通信デバイス名の確認

デバイスの接続と、シリアルポートパスの確認を行います。

Raspberry Pi に、ESP32-WROOM-32 を接続している場合は、一度、接続を抜きます。

以下のコマンドを実行し、シリアル通信デバイスをリスト表示します。

ls /dev/tty*

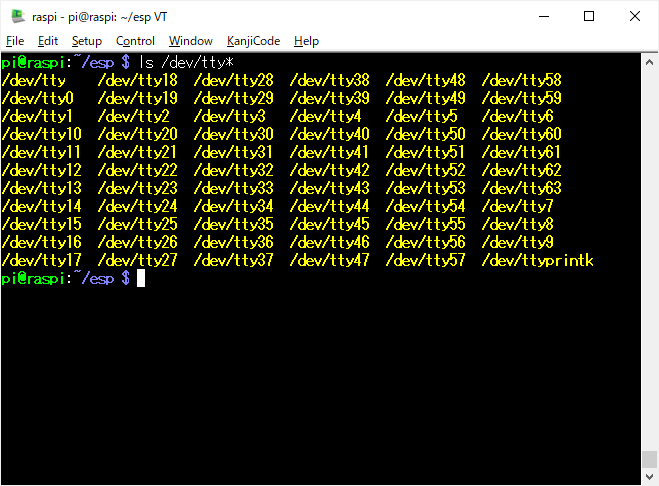

出力例：ESP32-WROOM-32 を接続していないとき


USBケーブルを用いて、Raspberry Pi に、ESP32-WROOM-32 を接続し、再度、シリアル通信デバイスをリスト表示するコマンドを実行します。

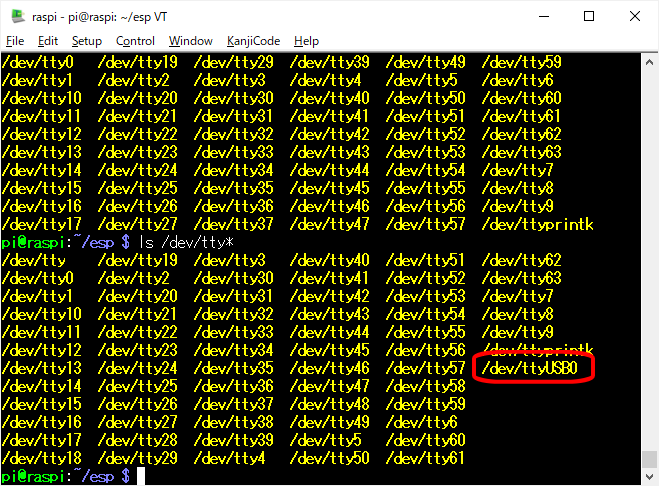

出力例：ESP32-WROOM-32 を接続しているとき


新しく表示されたシリアル通信デバイス名が、ESP-WROOM-32のシリアル通信デバイス名です。
出力例の場合のESP32-WROOM-32 のシリアル通信デバイス名は、「/dev/ttyUSB0」です。

プロジェクトの設定

以下のコマンドを実行し、プロジェクトのディレクトリに移動します。

cd ~/esp/hello_world

以下のコマンドを実行し、プロジェクトのターゲットを設定します。

idf.py set-target esp32

以下のコマンドを実行し、プロジェクトの各種設定を行うmenuconfigを起動します。

idf.py menuconfig

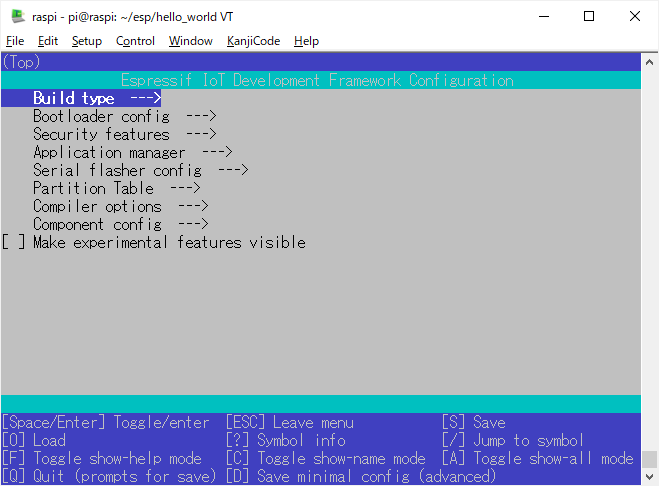

menuconfigの画面例


今回は何も設定変更を行わないので、「ESC」キーを押下し、menuconfigを抜けます。

ビルド

以下のコマンドを実行し、プロジェクトのプログラムをビルドします。

idf.py build

完了するまで、しばらく待ちます。

フラッシュ

ビルド結果を、マイコンに書き込むフラッシュのコマンドは以下の書式です。

idf.py -p シリアル通信デバイス名 flash

シリアル通信デバイス名が「/dev/ttyUSB0」の場合は、以下のコマンドを実行します。

idf.py -p /dev/ttyUSB0 flash

完了するまで、しばらく待ちます。

モニタリング

以下のコマンドを実行すると、IDF-Monitor が起動します。IDF-Monitorには、プログラムのprintf関数の出力が表示されます。

idf.py -p シリアル通信デバイス名 monitor

シリアル通信デバイス名が「/dev/ttyUSB0」の場合は、以下のコマンドを実行します。

idf.py -p /dev/ttyUSB0 monitor

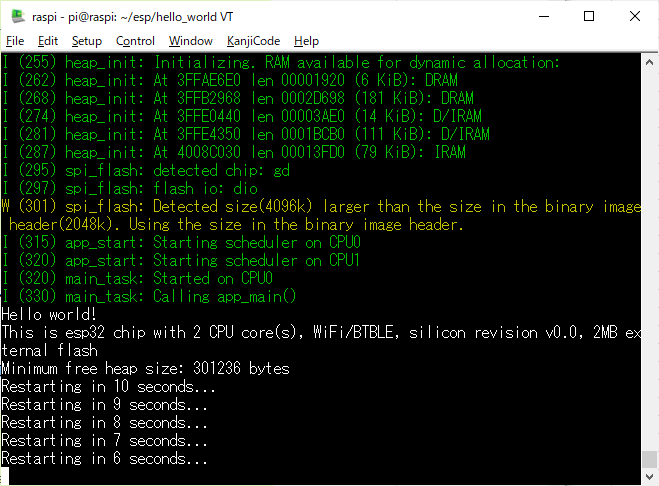

IDF-Monitorの出力例


IDF-Monitor を終了するには、「 Ctrl + ] 」を押下します。

参考）hello_world_main.c
/* * SPDX-FileCopyrightText: 2010-2022 Espressif Systems (Shanghai) CO LTD * * SPDX-License-Identifier: CC0-1.0 */ （・・・中略・・・） void app_main(void) { printf("Hello world!\n"); /* Print chip information */ esp_chip_info_t chip_info; uint32_t flash_size; esp_chip_info(&chip_info); printf("This is %s chip with %d CPU core(s), %s%s%s%s, ", CONFIG_IDF_TARGET, chip_info.cores, (chip_info.features & CHIP_FEATURE_WIFI_BGN) ? "WiFi/" : "", (chip_info.features & CHIP_FEATURE_BT) ? "BT" : "", (chip_info.features & CHIP_FEATURE_BLE) ? "BLE" : "", (chip_info.features & CHIP_FEATURE_IEEE802154) ? ", 802.15.4 (Zigbee/Thread)" : ""); unsigned major_rev = chip_info.revision / 100; unsigned minor_rev = chip_info.revision % 100; printf("silicon revision v%d.%d, ", major_rev, minor_rev); if(esp_flash_get_size(NULL, &flash_size) != ESP_OK) { printf("Get flash size failed"); return; } printf("%" PRIu32 "MB %s flash\n", flash_size / (uint32_t)(1024 * 1024), (chip_info.features & CHIP_FEATURE_EMB_FLASH) ? "embedded" : "external"); printf("Minimum free heap size: %" PRIu32 " bytes\n", esp_get_minimum_free_heap_size()); for (int i = 10; i >= 0; i--) { printf("Restarting in %d seconds...\n", i); vTaskDelay(1000 / portTICK_PERIOD_MS); } printf("Restarting now.\n"); fflush(stdout); esp_restart(); }
