Webサーバーにする

解説

ESP-WROOM-02自体が、WIFIモジュールですので、部品の追加なしで、Webサーバーにできます。

ESP8266WiFiライブラリを使用すると、簡単にWebサーバーにできます。

部品表、接続表、接続例

Webブラウザにアナログ値の測定結果を表示するようにしたため、「アナログ値を測る（ADコンバータ使用）」を参照

サンプルコード

#include <SPI.h> // for SPI #include <ESP8266WiFi.h> // for WIFI // 接続ピン設定 #define SLAVESELECTPIN (15) // Wi-Fi設定 const char* ssid = "your-ssid"; const char* password = "your-password"; IPAddress ip( 192, 168, 1, 94 ); WiFiServer g_server(80); // デバッグ設定 //#define DEBUG // 有効にするとシリアル出力が有効になります。 #ifdef DEBUG #define Serialbegin Serial.begin #define Serialprint Serial.print #define Serialprintln Serial.println #else #define Serialbegin #define Serialprint #define Serialprintln #endif void setup() { // SPI通信の初期化処理 pinMode( SLAVESELECTPIN, OUTPUT ); SPI.begin(); SPI.setBitOrder( MSBFIRST ); // most-significant bit first // シリアル通信の初期化処理 Serialbegin(9600); delay(10); // WiFiネットワーク接続 Serialprint("Connecting to "); Serialprintln( ssid ); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serialprint("."); } Serialprintln(""); Serialprintln("WiFi connected"); // 固定IPアドレスの設定 WiFi.config( ip, WiFi.gatewayIP(), WiFi.subnetMask() ); // WEBサーバー開始 g_server.begin(); Serialprintln("Server started"); // IPアドレスの表示 Serialprintln(WiFi.localIP()); } void loop() { WiFiClient client = g_server.available(); if( client ) { Serialprintln("new client"); String strHttpRequest; ReadHttpRequest( client, strHttpRequest ); if( 0 != strHttpRequest.length() ) { // HTTPリクエストあり Serialprintln( strHttpRequest ); PrintHtml(client); } // Webブラウザに対して、データを取得するための時間を与える。 delay(1); // コネクションを閉じる。 client.stop(); Serialprintln("client disconnected"); } } // HTTPリクエスト読み込み void ReadHttpRequest( WiFiClient& client, String& rstrHttpRequest ) { int iCounter = 0; // HTTPリクエストがまったくないときに処理を抜ける用カウンタ。 while( client.connected() && 100 > iCounter ) { iCounter++; if( !client.available() ) { // データが利用できるようになるまで待つ。 Serialprint("."); // Webブラウザに対して、データを送信するための時間を与える。 delay(1); continue; } // HTTPリクエストの一括読み込み rstrHttpRequest = client.readString(); break; } return; } // HTML出力 void PrintHtml( WiFiClient& client ) { String str = ""; str += "HTTP/1.1 200 OK\n" "Content-Type: text/html\n" "\n"; str += "<!DOCTYPE HTML PUBLIC \"-//W3C//DTD HTML 4.01//EN\">\n" "<html lang=\"ja\">\n" "<head>\n" "<meta http-equiv=\"Content-Type\" content=\"text/html; charset=UTF-8\">\n" "<meta http-equiv=\"Content-Style-Type\" content=\"text/css\">\n" "<title></title>\n" "</head>\n" "<body>\n"; str += "Ch0 : " + String(GetValue(0)) + " \n"; str += "Ch1 : " + String(GetValue(1)) + " \n"; str += "<input type=\"button\" value=\"reload\" onclick=\"location.reload()\">\n" " \n" "</body>\n" "</html>"; client.print( str ); } // アナログ値の取得 int GetValue( int channel ) { if( 0 != channel && 1 != channel ) { return 0; } digitalWrite( SLAVESELECTPIN, LOW ); byte byteMSB; if( 0 == channel ) { byteMSB = SPI.transfer(0b01101000); // Start, SGL, Ch0, MBSF } else if( 1 == channel ) { byteMSB = SPI.transfer(0b01111000); // Start, SGL, Ch1, MBSF } byte byteLSB = SPI.transfer(0b00000000); digitalWrite( SLAVESELECTPIN, HIGH ); // 上位ビットと下位ビットを連結し、10ビット分取り出す unsigned long ulValue = (( byteMSB << 8 ) + byteLSB ) & 0b0000001111111111; return (int)ulValue; }

実行

Webブラウザから ESP-WROOM-02 にアクセスします。

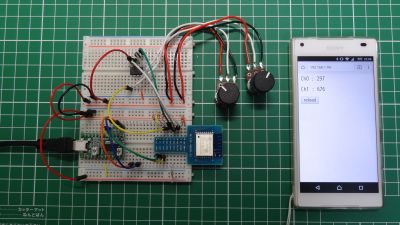

Webブラウザ画面にアナログ値の測定結果が表示されます。
値は、0 から 1023 で、0[V] から 3.3[V] を表します。
Webブラウザ画面の「Send」ボタンをクリックすると、アナログ値の測定結果が更新されます。

ダウンロード

サンプルスケッチファイル
