抵抗器の抵抗値の読み方

色表現

抵抗器の向きを、精度を表す色の線が右端になる向きにします。
具体的には、金色もしくは銀色の線が右端になる向きにします。
左端の２つの色で２桁の数字を作り、その数字の右側に、0を左から３つ目の色の数字の数だけ並べてできた数値が、抵抗値になります。
計算式でかけば、
抵抗値 = (左端の2つの色でできる2桁の値) × 10 ^ (左から3つ目の色の値）

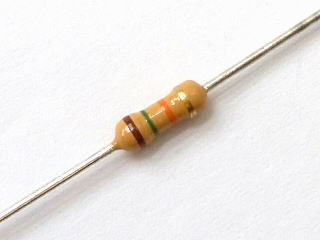

例

茶・緑・オレンジ・金　と並んでいる場合
茶：1、緑：5、オレンジ：3、金：精度±5%
15 × 10 ^ 3 = 15k[Ω] 精度±5%

値と色の対応表

値	色	参考色
0	黒
1	茶
2	赤
3	オレンジ
4	黄
5	緑
6	青
7	紫
8	灰
9	白
精度5%	金
精度10%	銀

数値表現

3桁の数字で表現されている場合: 抵抗値 = (左端の2つの数でできる2桁の値) × 10 ^ (左から3つ目の数値）
4桁の数字で表現されている場合: 抵抗値 = (左端の3つの数でできる3桁の値) × 10 ^ (左から4つ目の数値）

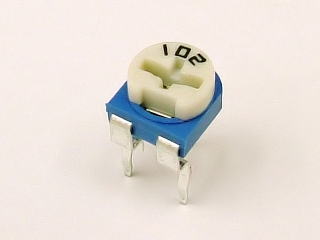

例

102　の場合。
10 × 10 ^ 2 = 1000 [Ω] = 1k [Ω]
