取得したリモコン信号の送信

解説

赤外線LEDを使用すると、取得したリモコン信号を送信して、学習リモコンを作ることができます。

リモコンの信号は、赤外線の点灯時間と消灯時間の長さの組み合わせになっています。

「リモコンの信号の取得」で取得した赤外線の点灯時間と消灯時間の長さの組み合わせで、赤外線LEDを点灯、消灯させるプログラムを作成します。（取得した時間の最初の時間は、最初の信号が来るまでの時間であり、信号としてしては意味がないので、使いません）

ここで、赤外線LEDは、赤外線リモコンの発光周波数である38kHzのパルス波で点灯するように、26[μ秒]周期のPWM出力で点灯させます。( 38kHz => 1/38000[s] = 26.315 * 10 ^ -3 [s] = 26.315[μ秒] )

の点灯は、周波数38kHzのPWM出力で点灯させます。

使用した赤外線LEDは、順電圧100[mA]、順電圧1.35[V]なので、抵抗として、
抵抗値 = 電圧 / 電流 = ( 3.3 - 1.35 ) / ( 100 * 10 ^ -3 ) = 19.5 [Ω]
19.5Ωよりも少し大きい抵抗として、10Ω抵抗2つを直列に接続し、20Ω抵抗とします。

作成したプログラムは、ボタンを押すと、取得したリモコン信号を送信します。

部品表

部品名	数量	商品名	参考価格
赤外線LED	1	高輝度赤外線LED OSI5FU5111C-40	5個100円
10Ω抵抗	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10Ω	100本100円
プッシュスイッチ	1	タクトスイッチ	1個10円
10kΩ抵抗	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10kΩ	100本100円
mbedボード	1	mbed NXP LPC1768	5,250円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個のセット200円

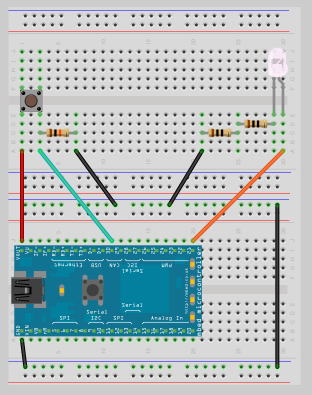

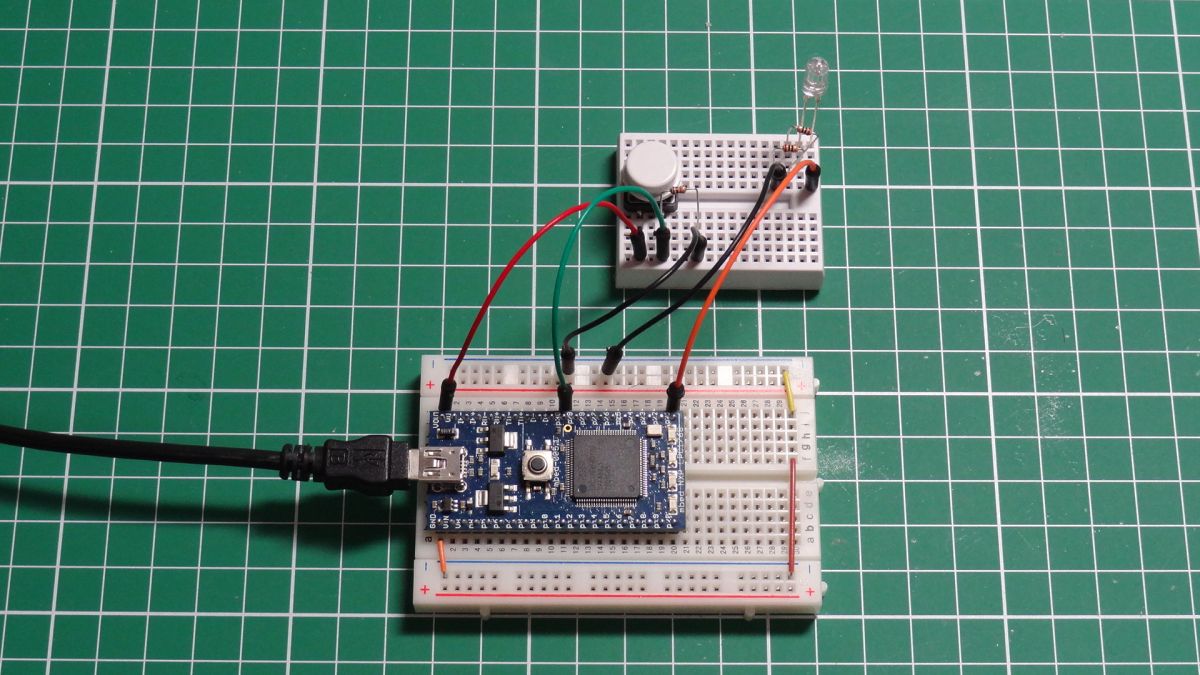

接続例

サンプルコード

#include "mbed.h" #define DEBOUNCEDELAY 500 // Turn ON/OFF the power of TV short ARRAY_HIGHLOW[] = { 2461, 543, 1290, 514, 692, 507, 1289, 514, 692, 507, 1290, 514, 691, 507, 690, 508, 1289, 516, 717, 481, 690, 508, 689, 508, 692, 25634, 2487, 517, 1289, 516, 688, 510, 1289, 515, 689, 509, 1289, 518, 686, 510, 664, 534, 1288, 516, 691, 507, 690, 509, 689, 508, 690, 25635, 2490, 515, 1289, 515, 691, 508, 1288, 516, 691, 508, 1288, 515, 691, 508, 690, 507, 1291, 513, 693, 507, 689, 506, 692, 509, 689, 25635, 2490, 515, 1288, 516, 692, 506, 1289, 516, 691, 507, 1289, 516, 691, 506, 690, 508, 1291, 514, 691, 507, 690, 508, 690, 509, 689, 25616, 2508, 515, 1290, 515, 690, 508, 1289, 516, 690, 508, 1288, 516, 690, 509, 688, 509, 1289, 515, 689, 509, 690, 508, 690, 508, 690, 25636, 2489, 515, 1290, 517, 688, 508, 1289, 517, 689, 507, 1290, 516, 690, 507, 692, 506, 1289, 515, 691, 507, 692, 507, 690, 506, 692,}; DigitalIn g_dpinButton(p30); PwmOut g_pwmout(p21); void sendSignal() { g_pwmout.period_us( 26 ); // 38KHz => 1/38000[s] = 26.315 * 10 ^ -6 [s] = 26.315 [us] int iCountHighLow = sizeof( ARRAY_HIGHLOW ) / sizeof( ARRAY_HIGHLOW[0] ); for( int iIndexHighLow = 0; iIndexHighLow < iCountHighLow; iIndexHighLow++ ) { g_pwmout.write( 0.5 * (1 - (iIndexHighLow % 2)) ); // iIndexHighLow : even number -> 0.5, uneven number -> 0 wait_us( ARRAY_HIGHLOW[iIndexHighLow] ); } } int main() { Timer timer; timer.start(); int iMilliSec_prev = timer.read_ms(); int iButtonState_prev = 0; while(1) { int iButtonState = g_dpinButton; if( 0 == iButtonState_prev && 1 == iButtonState ) { int iMilliSec = timer.read_ms(); if( DEBOUNCEDELAY < (iMilliSec - iMilliSec_prev) ) { sendSignal(); } iMilliSec_prev = iMilliSec; } iButtonState_prev = iButtonState; } }

mbed.org ページへのリンク

http://mbed.org/users/nobuki/code/irsender/
