LEDを点灯させる
解説
LEDを点灯させるには、LEDにどれぐらいの電流、電圧を流せばよいのか、そのためにはどのような回路を組めば良いのか。
点灯させるLEDのデータシートを見ます。
最大定格（Maximum Rating）の電流（IF）と、電気的特性（Electrical Characteristics）の順電流（IF）と順電圧（VF）を見ます。
最大定格の電流が 30[mA]
電気的特性の順電流が 20[mA]、順電圧が2.0[V]
のLEDを例に解説します。
「電気的特性」の意味は、「LEDに電気的特性の順電流を流したら、LEDの電圧が電気的特性の順電圧になる」という意味です。

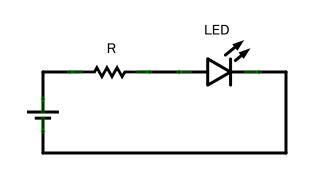

mbedの3.3V出力とGNDの間に、LEDと抵抗を繋ぐことを考えます。
抵抗の値は、いくつにしたらよいか。
LEDの電気的特性（順電流20[mA]、順電圧2.0[V]）から、抵抗として、電流20[mA]、電圧1.3[V]（mbed出力3.3[V]-LED順電圧2[V]）、流れるような抵抗にしたらよいことがわかります。
抵抗値 = 電圧 / 電流 = 1.3[V] / (20 * 10 ^ -3) = 65[Ω]
ということで、65[Ω]抵抗の抵抗を繋ぐとよさそうだということがわかります。
抵抗の入手のしやすさから、75[Ω]の抵抗を使用することにします。

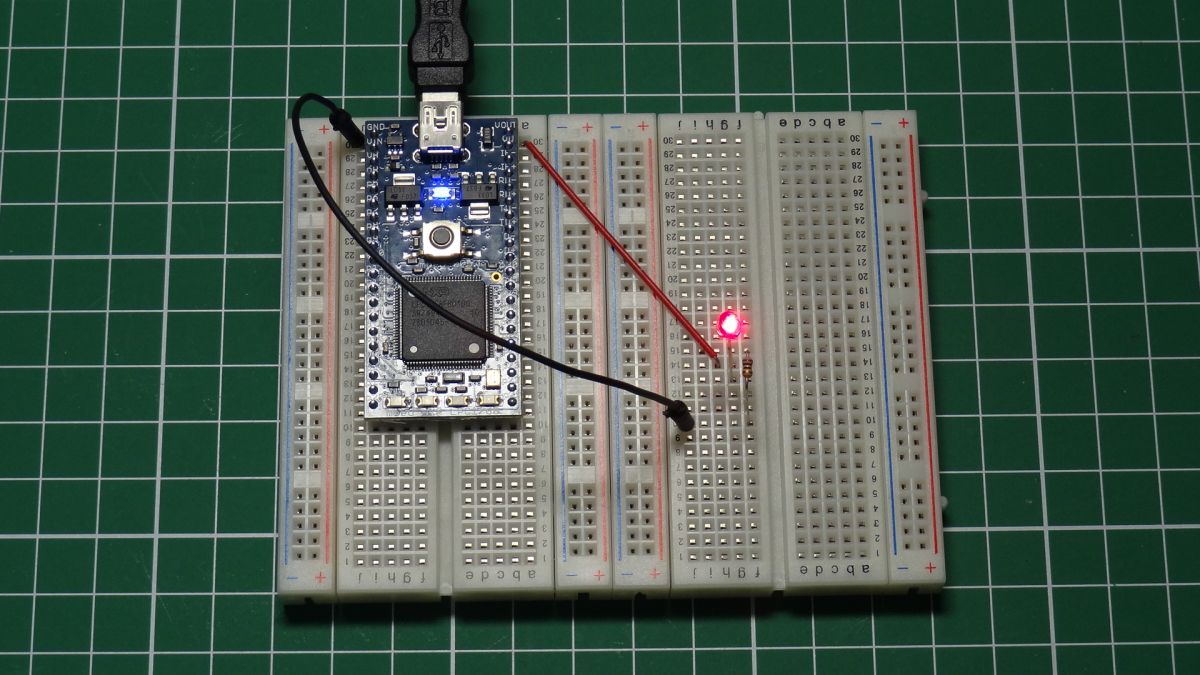

mbedの3.3V出力とGNDの間に、LEDと75[Ω]抵抗を繋いで、どれぐらいの電流が流れるのか、テスターを用いて計測してみたところ、LEDには、16.0[mA]、1.93[v]
ほどの電流が流れているようでした。
部品表
| 部品名 | 数量 | 商品名 | 参考価格 |
|---|---|---|---|
| LED | 1 | 赤色LED 3mm OSDR3133A | 100個350円 |
| 75Ω抵抗器 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 75Ω | 100本100円 |
| mbedボード | 1 | mbed NXP LPC1768
|
5,250円 |
| ブレッドボード | 2 | EIC-801 | 250円 |
| ジャンパーワイヤ | 適量 | ジャンパーコード（オス－オス）セット | 100mm49個 150mm8個 200mm4個 250mm4個 のセット200円 |

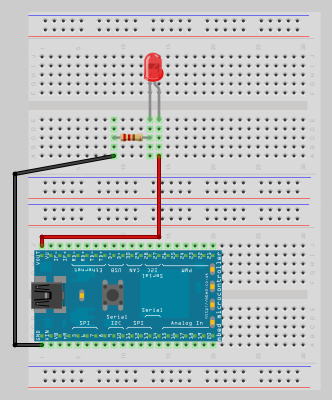

接続例
