ハードウェアのセットアップ
解説
必要なもの、必要な配線、についてまとめます。
必要なもの
各種設定および値の書き換えの際には、USBシリアル変換モジュールが必要です。
必要なもの | 備考 | 参考商品 | 参考価格 |
---|---|---|---|
RN4020モジュール | RN4020モジュール | AE-RN4020-XB | 1,300円 |
XBee用2.54mmピッチ変換基板 | AE-RN4020-XB は、ピン間隔が 2mm ピッチです。 ブレッドボードは、ピン間隔が 2.54mm です。 この変換基板を用いてピッチ間隔を 2.54mm に変換します。 |
XBee用2.54mmピッチ変換基板 | 300円 |
USBシリアル変換モジュール | 各種設定および値の書き換えの際に必要です。 信号レベルとして3.3V出力が可能なものを選びます。(RN4020の信号レベルは3.3Vです。) |
FT232RL USBシリアル変換モジュール | 950円 |
RN4020モジュール と USBシリアル変換モジュールとの接続に際して、以下の部品が必要です。
部品名 | 数量 | 商品名 | 参考価格 |
---|---|---|---|
ブレッドボード | 1 | EIC-801 | 250円 |
ジャンパーワイヤ | 適量 | ジャンパーワイヤ(オス-メス) | 10本300円 |
ピン配置
RN4020モジュール | ||||
---|---|---|---|---|
ピン名称 | ピン番号 | ピン番号 | ピン名称 | |
VCC | 1 | 20 | AIO2 | |
UART TX | 2 | 19 | AIO1 | |
UART RX | 3 | 18 | AIO0 | |
- | 4 | 17 | PIO1 | |
WAKE_HW | 5 | 16 | PIO5 | |
I2C_SCL | 6 | 15 | PIO3 | |
I2C_SDA | 7 | 14 | - | |
- | 8 | 13 | WAKE_SW | |
PIO4 | 9 | 12 | PIO6 | |
GND | 10 | 11 | PIO2 |
必要な配線
必要な配線についてまとめます。
VCCピン
RN4020 は、3.3V駆動です。3.3VをVCCピンに入力します。
USBシリアル変換モジュールの3.3V出力ピンから3.3V入力します。
GNDピン
RN4020のGNDピンと、USBシリアル変換モジュールのGNDを接続します。
RXピンとTXピン
RX(RXD)ピンとTX(TXD)ピンは、クロスするように接続します。
RXピンは、USBシリアル変換モジュールのTXDピンと接続します。
TXピンは、USBシリアル変換モジュールのRXDピンと接続します。
USBシリアル変換モジュールのジャンパーピン
USBシリアル変換モジュールの信号レベルを3.3V出力にするために、
J1ジャンパは、1-2をショートします。
USBバスから駆動電源を得るために、
J2ジャンパは、ショートします。
接続表
接続先 | RN4020モジュール | 接続先 | ||||
---|---|---|---|---|---|---|
ピン名称 | ピン名称 | ピン番号 | ピン番号 | ピン名称 | ピン名称 | |
USBシリアル変換 モジュールの3V3 |
VCC | 1 | 20 | AIO2 | 無接続 | |
USBシリアル変換 モジュールのRXD |
UART TX | 2 | 19 | AIO1 | 無接続 | |
USBシリアル変換 モジュールのTXD |
UART RX | 3 | 18 | AIO0 | 無接続 | |
無接続 | - | 4 | 17 | PIO1 | 無接続 | |
無接続 | WAKE_HW | 5 | 16 | PIO5 | 無接続 | |
無接続 | I2C_SCL | 6 | 15 | PIO3 | 無接続 | |
無接続 | I2C_SDA | 7 | 14 | - | 無接続 | |
無接続 | - | 8 | 13 | WAKE_SW | 無接続 | |
無接続 | PIO4 | 9 | 12 | PIO6 | 無接続 | |
USBシリアル変換 モジュールのGND |
GND | 10 | 11 | PIO2 | 無接続 |
接続先 | USBシリアル変換モジュール | 接続先 | ||||
---|---|---|---|---|---|---|
ピン名称 | ピン名称 | ピン番号 | ピン番号 | ピン名称 | ピン名称 | |
RN4020モジュールの UART RX |
TXD | 1 | 24 | GND | RN4020モジュールの GND |
|
無接続 | DTR | 2 | 23 | CB0 | 無接続 | |
無接続 | RTS | 3 | 22 | CB1 | 無接続 | |
無接続 | VIO | 4 | 21 | VCC | 無接続 | |
RN4020モジュールの UART TX |
RXD | 5 | 20 | RESET | 無接続 | |
無接続 | RI | 6 | 19 | 3V3 | RN4020モジュールの VCC |
|
無接続 | GND | 7 | 18 | CB3 | 無接続 | |
無接続 | DSR | 8 | 17 | PU1 | 無接続 | |
無接続 | DCD | 9 | 16 | PU2 | 無接続 | |
無接続 | CTS | 10 | 15 | VCC | 無接続 | |
無接続 | CB4 | 11 | 14 | USB | 無接続 | |
無接続 | CB2 | 12 | 13 | SLD | 無接続 |

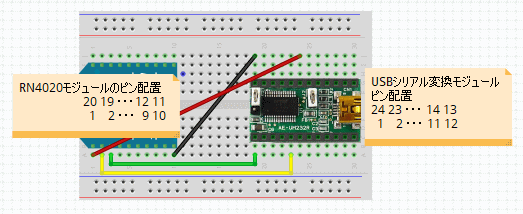

接続例
接続結果例
