１．ベースOpenGLビュークラスを作る

OpenGLの初期化処理と終了処理を行い、OpenGLを用いた描画処理の骨格を担う、ベースOpenGLビュークラスを作成します。

実行形式ファイルダウンロード (BaseOpenGL_exe.lzh)

ソースファイルダウンロード (BaseOpenGL_src.lzh)

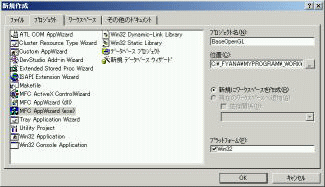

プロジェクトの作成

プロジェクトの種類：MFC AppWizard (exe)
プロジェクト名：BaseOpenGL
位置：適当なフォルダを指定
それ以外：デフォルト設定のまま
でプロジェクトを作成します（OKボタンを押します）。


作成するアプリケーションの種類：SDI
それ以外：デフォルト設定のまま
で次へボタンを押します。


設定を変更せず次へボタンを押します。


設定を変更せず次へボタンを押します。


印刷および印刷プレビュー：チェックを外します
それ以外：デフォルト設定のまま
で次へボタンを押します。


設定を変更せず次へボタンを押します。


設定を変更せず終了ボタンを押します。


OKボタンを押します。


ビルドし、エラー、警告がないことを確認します。

OpenGLのヘッダーファイルのインクルード

BaseOpenGLView.h に以下の３行のOpenGLのヘッダーファイルのインクルードを追加します。
#include <gl\gl.h>
#include <gl\glu.h>
#include <gl\glaux.h>

// BaseOpenGLView.h : CBaseOpenGLView クラスの宣言およびインターフェイスの定義をします。 // ///////////////////////////////////////////////////////////////////////////// #if !defined(AFX_BASEOPENGLVIEW_H__909084C7_1E24_433C_8EB2_6ABDA94E80FD__INCLUDED_) #define AFX_BASEOPENGLVIEW_H__909084C7_1E24_433C_8EB2_6ABDA94E80FD__INCLUDED_ #if _MSC_VER > 1000 #pragma once #endif // _MSC_VER > 1000 #include <gl\gl.h> #include <gl\glu.h> #include <gl\glaux.h> class CBaseOpenGLView : public CView （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

OpenGLのlibファイルをプロジェクトに追加

BaseOpenGLView.cpp に以下の３行のOpenGLのlibファイルをプロジェクトに追加する記述を追加します。
#pragma comment( lib, "opengl32.lib" )
#pragma comment( lib, "glu32.lib" )
#pragma comment( lib, "glaux.lib" )

// BaseOpenGLView.cpp : CBaseOpenGLView クラスの動作の定義を行います。 // #include "stdafx.h" #include "BaseOpenGL.h" #include "BaseOpenGLDoc.h" #include "BaseOpenGLView.h" #pragma comment( lib, "opengl32.lib" ) #pragma comment( lib, "glu32.lib" ) #pragma comment( lib, "glaux.lib" ) #ifdef _DEBUG #define new DEBUG_NEW （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

メンバ変数、メンバ関数の宣言の追加

BaseOpenGLView.h のベースOpenGLビュークラス宣言の最後にメンバ変数、メンバ関数の宣言を追加します。

class CBaseOpenGLView : public CView { （・・・省略・・・） // メンバ変数 private: HGLRC m_hRC; CDC* m_pDC; GLuint m_uiDisplayListIndex_StockScene; int m_cx; int m_cy; // メンバ関数 private: bool InitializeOpenGL(); bool SetupPixelFormat(); bool SetupViewport(); bool PreRenderScene(){ return true; } void RenderStockScene(); bool PostRenderScene(){ return true; } void RenderAxis(); bool RenderScene(); bool SetupViewingTransform(); bool SetupViewingFrustum(); };

ビルドし、エラー、警告がないことを確認します。

メンバ変数の初期化

ベースOpenGLビュークラスのコンストラクタにメンバ変数の初期化を追加します。

CBaseOpenGLView::CBaseOpenGLView() : m_hRC(0), m_pDC(0), m_uiDisplayListIndex_StockScene(0), m_cx(0), m_cy(0) { // TODO: この場所に構築用のコードを追加してください。 }

ビルドし、エラー、警告がないことを確認します。

PreCreateWindow()の編集

OpenGLが他のウィンドウに描画するのを防ぐために以下の行をベースOpenGLビュークラスのPreCreateWindow関数に追加します。
cs.style |= WS_CLIPSIBLINGS | WS_CLIPCHILDREN;

BOOL CBaseOpenGLView::PreCreateWindow(CREATESTRUCT& cs) { // TODO: この位置で CREATESTRUCT cs を修正して Window クラスまたはスタイルを // 修正してください。 cs.style |= WS_CLIPSIBLINGS | WS_CLIPCHILDREN; return CView::PreCreateWindow(cs); }

ビルドし、エラー、警告がないことを確認します。

OnEraseBkgnd()の追加、編集

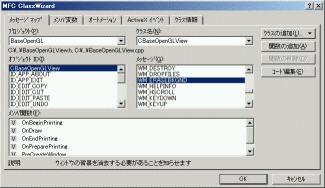

ClassWizardを用いて、ベースOpenGLビュークラスにWM_ERASEBKGNDメッセージに対応するメッセージハンドラOnEraseBkgndを追加します。


画面の描画はOpenGLがすべてを行うので、既定の画面背景消去処理を無効にします。
元からあるreturn文をコメントアウトし、
return TRUE;
を追加します。

BOOL CBaseOpenGLView::OnEraseBkgnd(CDC* pDC) { // TODO: この位置にメッセージ ハンドラ用のコードを追加するかまたはデフォルトの処理を呼び出してください return TRUE; //return CView::OnEraseBkgnd(pDC); }

ビルドし、エラー、警告がないことを確認します。

OnSize()の追加、編集

ベースOpenGLビュークラスにWM_SIZEメッセージに対応するメッセージハンドラOnSizeを追加します。
OpenGL初期化処理、ビューポート設定処理、視野角錐台設定処理、視点座標変換処理のメンバ関数の呼び出しを追加します。

void CBaseOpenGLView::OnSize(UINT nType, int cx, int cy) { CView::OnSize(nType, cx, cy); // TODO: この位置にメッセージ ハンドラ用のコードを追加してください if( 0 >= cx || 0 >= cy ) { return; } if( NULL == m_hRC ) { // OpenGL初期化処理 InitializeOpenGL(); } if( NULL != m_hRC ) { // 画面大きさの設定 m_cx = cx; m_cy = cy; // ビューポート設定処理 SetupViewport(); // 視野角錐台設定 ::glMatrixMode( GL_PROJECTION ); ::glLoadIdentity(); SetupViewingFrustum(); // 視点座標変換 ::glMatrixMode( GL_MODELVIEW ); ::glLoadIdentity(); SetupViewingTransform(); } }

OpenGL初期化処理の定義を追加します。

bool CBaseOpenGLView::InitializeOpenGL() { // デバイスコンテキストの取得、設定 m_pDC = new CClientDC( this ); if( NULL == m_pDC ) { ASSERT( !"m_pDC is NULL" ); return false; } // OpenGL pixel format の設定 if( !SetupPixelFormat() ) { ASSERT( !"SetupPixelFormat failed" ); return false; } // レンダリングコンテキストの作成 if( 0 == ( m_hRC = ::wglCreateContext( m_pDC->GetSafeHdc() ) ) ) { ASSERT( !"wglCreateContext failed" ); return false; } // レンダリングコンテキストをカレントのデバイスコンテキストに設定 if( TRUE != ::wglMakeCurrent( m_pDC->GetSafeHdc(), m_hRC ) ) { ASSERT( !"wglMakeCurrent failed" ); return false; } // クリアカラーの設定 ::glClearColor( 0, 0, 0, 0 ); // 黒 // デプスバッファのクリア ::glClearDepth( 1.0f ); // デプステスト ::glEnable( GL_DEPTH_TEST ); // デプステスト //デプスファンク（同じか、手前にあるもので上描いていく） ::glDepthFunc( GL_LEQUAL ); return true; } bool CBaseOpenGLView::SetupPixelFormat() { static PIXELFORMATDESCRIPTOR pfd = { sizeof(PIXELFORMATDESCRIPTOR), 1, PFD_DRAW_TO_WINDOW | PFD_SUPPORT_OPENGL | PFD_DOUBLEBUFFER, PFD_TYPE_RGBA, 24, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 32, 0, 0, PFD_MAIN_PLANE, 0, 0, 0, 0 }; int iPixelFormat; if( 0 == ( iPixelFormat = ::ChoosePixelFormat( m_pDC->GetSafeHdc(), &pfd ) ) ) { ASSERT( !"ChoosePixelFormat is failed" ); return FALSE; } if( TRUE != ::SetPixelFormat( m_pDC->GetSafeHdc(), iPixelFormat, &pfd ) ) { ASSERT( !"SetPixelFormat is failed" ); return FALSE; } return true; }

ビューポート設定処理の定義を追加します。

bool CBaseOpenGLView::SetupViewport() { ::glViewport( 0, 0, m_cx, m_cy ); return true; }

視野角錐台設定処理の定義を追加します。

bool CBaseOpenGLView::SetupViewingFrustum() { ::glOrtho( - m_cx * 0.5 / 10.0, m_cx * 0.5 / 10.0, - m_cy * 0.5 / 10.0, m_cy * 0.5 / 10.0, 0.1, 100 ); return true; }

視点座標変換処理の定義を追加します。

bool CBaseOpenGLView::SetupViewingTransform() { // モデル座標系の原点を視点座標系の前方クリップ面と後方クリップ面の中間に平行移動する ::glTranslatef( 0, 0, -50.0f ); return true; }

ビルドし、エラー、警告がないことを確認します。

OnDestroy()の追加、編集

ベースOpenGLビュークラスにWM_DESTROYメッセージに対応するメッセージハンドラOnDestroyを追加します。
OpenGL終了処理を追加します。

void CBaseOpenGLView::OnDestroy() { CView::OnDestroy(); // TODO: この位置にメッセージ ハンドラ用のコードを追加してください ::wglDeleteContext( m_hRC ); if( NULL != m_pDC ) { delete m_pDC; } }

ビルドし、エラー、警告がないことを確認します。

OnDraw()の編集

描画に関するOpenGL関数の呼び出しおよびメンバ関数の呼び出しを追加します。

void CBaseOpenGLView::OnDraw(CDC* pDC) { CBaseOpenGLDoc* pDoc = GetDocument(); ASSERT_VALID(pDoc); // TODO: この場所にネイティブ データ用の描画コードを追加します。 if( !m_pDC ) { return; } // ドライバにバグのあるグラフィックカードにおいてのSDIの最初の描画と、 // すべてのグラフィックカードにおいてのMDI描画において // 以下の命令は、効果を発揮する。 ::wglMakeCurrent( m_pDC->GetSafeHdc(), m_hRC ); ::glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT ); PreRenderScene(); ::glPushMatrix(); RenderStockScene(); ::glPopMatrix(); ::glPushMatrix(); RenderScene(); ::glPopMatrix(); PostRenderScene(); ::glFinish(); ::SwapBuffers( m_pDC->GetSafeHdc() ); }

描画に関するメンバ関数の定義を追加します。

void CBaseOpenGLView::RenderStockScene() { if( 0 == m_uiDisplayListIndex_StockScene ) { // 軸描画処理 m_uiDisplayListIndex_StockScene = ::glGenLists(1); if( 0 == m_uiDisplayListIndex_StockScene ) { return; } ::glNewList( m_uiDisplayListIndex_StockScene, GL_COMPILE ); RenderAxis(); ::glEndList(); } if( 0 != m_uiDisplayListIndex_StockScene ) { ::glCallList( m_uiDisplayListIndex_StockScene ); } } bool CBaseOpenGLView::RenderScene() { ::glColor3f( 0.0f, 0.5f, 0.5f ); ::auxWireTeapot( 10.0f ); return true; } void CBaseOpenGLView::RenderAxis() { float points[4][3]; points[0][0] = 0.0; points[0][1] = 0.0; points[0][2] = 0.0; points[1][0] = 10; points[1][1] = 0.0; points[1][2] = 0.0; points[2][0] = 0.0; points[2][1] = 10; points[2][2] = 0.0; points[3][0] = 0.0; points[3][1] = 0.0; points[3][2] = 10; ::glPushAttrib( GL_CURRENT_BIT | GL_LINE_BIT ); // 色 | 線情報 ::glLineWidth( 2.0 ); ::glBegin( GL_LINES ); ::glColor3ub( 255, 0, 0 ); ::glVertex3fv( points[0] ); ::glVertex3fv( points[1] ); ::glColor3ub( 0, 255, 0 ); ::glVertex3fv( points[0] ); ::glVertex3fv( points[2] ); ::glColor3ub( 0, 0, 255 ); ::glVertex3fv( points[0] ); ::glVertex3fv( points[3] ); ::glEnd(); ::glPopAttrib(); }

ビルドし、エラー、警告がないことを確認します。

実行

実行結果
