４．モデルビューワを作る

１．～３．で作成したクラスを用いてモデルビューワを作成します。
「３．ピックOpenGLビュークラスを作る」 で作成したプログラムに対して、以下の機能を追加したものを作成します。
描画要素（点、線、面）のＯＮ／ＯＦＦ
マウス操作（回転、平行移動、拡大縮小）のON／OFF
ピック要素（点、線、面）のＯＮ／ＯＦＦ

実行形式ファイルダウンロード (ModelViewer_exe.lzh)

ソースファイルダウンロード (ModelViewer_src.lzh)

プロジェクトの作成

プロジェクトの種類：MFC AppWizard (exe)
プロジェクト名：ModelViewer
位置：適当なフォルダを指定
それ以外：デフォルト設定のまま
でプロジェクトを作成します（OKボタンを押します）。

作成するアプリケーションの種類：SDI
それ以外：デフォルト設定のまま
で次へボタンを押します。

設定を変更せず次へボタンを押します。

設定を変更せず次へボタンを押します。

印刷および印刷プレビュー：チェックを外します
それ以外：デフォルト設定のまま
で次へボタンを押します。

設定を変更せず次へボタンを押します。

設定を変更せず終了ボタンを押します。

OKボタンを押します。

ビルドし、エラー、警告がないことを確認します。

ベースOpenGLビュークラスファイル、トラックOpenGLビュークラスファイル、ピックOpenGLビュークラスファイルをプロジェクトに追加

「２．トラックOpenGLビュークラスを作る」で作成した
BaseOpenGLView.cpp
BaseOpenGLView.h
TrackOpenGLView.cpp
TrackOpenGLView.h
PickOpenGLView.cpp
PickOpenGLView.h
をModelViewerプロジェクトフォルダにコピーします。

プロジェクトに
BaseOpenGLView.cpp
BaseOpenGLView.h
TrackOpenGLView.cpp
TrackOpenGLView.h
PickOpenGLView.cpp
PickOpenGLView.h
を追加します。


PickOpenGLView.cppの
#include "PickOpenGL.h"
#include "PickOpenDoc.h"
をコメントアウトします。

// PickOpenGLView.cpp : CPickOpenGLView クラスの動作の定義を行います。 // #include "stdafx.h" //#include "PickOpenGL.h" //#include "PickOpenGLDoc.h" #include "PickOpenGLView.h" #ifdef _DEBUG （・・・以下略・・・）

PickOpenGLView.cppおよびPickOpenGLView.hの
CPickOpenGLDocをCDocumentに置換します。（「単語単位で探す」「大文字と小文字を区別する」にチェックを入れます。）

ビルドし、エラー、警告がないことを確認します。

モデルビューワのビュークラスの親クラスの変更

ModelViewerView.hに
#include "PickOpenGLView.h"
を追加します。

// ModelViewerView.h : CModelViewerView クラスの宣言およびインターフェイスの定義をします。 // ///////////////////////////////////////////////////////////////////////////// #if !defined(AFX_MODELVIEWERVIEW_H__0B7B216D_99A0_4965_A748_B1F2096AC9EC__INCLUDED_) #define AFX_MODELVIEWERVIEW_H__0B7B216D_99A0_4965_A748_B1F2096AC9EC__INCLUDED_ #if _MSC_VER > 1000 #pragma once #endif // _MSC_VER > 1000 #include "PickOpenGLView.h" class CModelViewerView : public CPickOpenGLView （・・・以下略・・・）

ModelViewerView.cppおよびModelViewerView.hの
CViewをCPickOpenGLViewに置換します。（「単語単位で探す」「大文字と小文字を区別する」にチェックを入れます。）

ビルドし、エラー、警告がないことを確認します。

モデルビューワのビュークラスのOnDraw()の削除

ベースOpenGLビュークラスのOnDraw()が呼ばれるように、モデルビューワのOpenGLビュークラスのOnDraw()を削除します。
ClassViewにてCModelViewerViewのOnDraw(CDC *pDC)を右クリック、削除を選択します。

ビルドし、エラー、警告がないことを確認します。

実行し、PickOpenGLプログラムと同じ結果になることを確認します。

メンバ変数、メンバ関数の宣言の追加

ModelViewerView.h のモデルビューワのビュークラス宣言の最後にメンバ変数、メンバ関数の宣言を追加します。

class CModelViewerView : public CPickOpenGLView { （・・・省略・・・） // メンバ変数 private: BOOL m_bSpin; BOOL m_bPan; BOOL m_bZoom; BOOL m_bRenderPoint; BOOL m_bRenderLine; BOOL m_bRenderFace; BOOL m_bPickPoint; BOOL m_bPickLine; BOOL m_bPickFace; // メンバ関数 private: void DoTracking( CPoint point ); void RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ); };

ビルドし、エラー、警告がないことを確認します。

メンバ変数の初期化

モデルビューワのビュークラスのコンストラクタにメンバ変数の初期化を追加します。

CModelViewerView::CModelViewerView() : m_bSpin(TRUE), m_bPan(TRUE), m_bZoom(TRUE), m_bRenderPoint(TRUE), m_bRenderLine(TRUE), m_bRenderFace(TRUE), m_bPickPoint(TRUE), m_bPickLine(TRUE), m_bPickFace(TRUE) { // TODO: この場所に構築用のコードを追加してください。 }

ビルドし、エラー、警告がないことを確認します。

メニューアイテムの追加

メニュー／表示　に以下のメニューアイテムを追加します。

メニュー名		メニューID
マウス操作	－	－
－	回転	ID_VIEW_SPIN
－	平行移動	ID_VIEW_PAN
－	拡大縮小	ID_VIEW_ZOOM
描画	－	－
－	点	ID_VIEW_RENDERPOINT
－	線	ID_VIEW_RENDERLINE
－	面	ID_VIEW_RENDERFACE
ピック	－	－
－	点	ID_VIEW_PICKPOINT
－	線	ID_VIEW_PICKLINE
－	面	ID_VIEW_PICKFACE

メニューアイテム追加画面例

メニューアイテム追加画面例

ビルドし、エラー、警告がないことを確認します。

メニューアイテムの応答関数の追加、編集

追加したメニューアイテムのCOMMANDメッセージ応答関数およびUPDATE_COMMAND_UI応答関数をモデルビューワのビュークラスに追加します。

メニューID	COMMANDメッセージ 応答関数名	UPDATE_COMMAND_UP 応答関数名
－	－	－
ID_VIEW_SPIN	OnViewSpin	OnUpdateViewSpin
ID_VIEW_PAN	OnViewPan	OnUpdateViewPan
ID_VIEW_ZOOM	OnViewZoom	OnUpdateViewZoom
－	－	－
ID_VIEW_RENDERPOINT	OnViewRenderpoint	OnUpdateViewRenderpoint
ID_VIEW_RENDERLINE	OnViewRenderline	OnUpdateViewRenderline
ID_VIEW_RENDERFACE	OnViewRenderface	OnUpdateViewRenderface
－	－	－
ID_VIEW_PICKPOINT	OnViewPickpoint	OnUpdateViewPickpoint
ID_VIEW_PICKLINE	OnViewPickline	OnUpdateViewPickline
ID_VIEW_PICKFACE	OnViewPickface	OnUpdateViewPickface

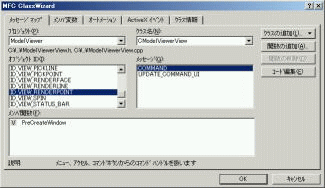

メニューアイテムのCOMMANDメッセージ応答関数の追加画面例


追加した応答関数を編集します。

COMMANDメッセージ応答関数の編集結果

void CModelViewerView::OnViewSpin() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bSpin = !m_bSpin; } void CModelViewerView::OnViewPan() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bPan = !m_bPan; } void CModelViewerView::OnViewZoom() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bZoom = !m_bZoom; } void CModelViewerView::OnViewRenderpoint() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bRenderPoint = !m_bRenderPoint; memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); Invalidate( FALSE ); } void CModelViewerView::OnViewRenderline() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bRenderLine = !m_bRenderLine; memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); Invalidate( FALSE ); } void CModelViewerView::OnViewRenderface() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bRenderFace = !m_bRenderFace; memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); Invalidate( FALSE ); } void CModelViewerView::OnViewPickpoint() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bPickPoint = !m_bPickPoint; memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); Invalidate( FALSE ); } void CModelViewerView::OnViewPickline() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bPickLine = !m_bPickLine; memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); Invalidate( FALSE ); } void CModelViewerView::OnViewPickface() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください m_bPickFace = !m_bPickFace; memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); Invalidate( FALSE ); }

UPDATE_COMMAND_UPメッセージ応答関数の編集結果

void CModelViewerView::OnUpdateViewSpin(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bSpin); } void CModelViewerView::OnUpdateViewPan(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bPan); } void CModelViewerView::OnUpdateViewZoom(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bZoom); } void CModelViewerView::OnUpdateViewRenderpoint(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bRenderPoint); } void CModelViewerView::OnUpdateViewRenderline(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bRenderLine); } void CModelViewerView::OnUpdateViewRenderface(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bRenderFace); } void CModelViewerView::OnUpdateViewPickpoint(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bPickPoint); } void CModelViewerView::OnUpdateViewPickline(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bPickLine); } void CModelViewerView::OnUpdateViewPickface(CCmdUI* pCmdUI) { // TODO: この位置に command update UI ハンドラ用のコードを追加してください pCmdUI->SetCheck(m_bPickFace); }

ピックOpenGLビュークラスのメンバ変数
m_auiName_pick
をprotected変数とします。

class CPickOpenGLView : public CTrackOpenGLView { （・・・省略・・・） // メンバ変数 private: protected: unsigned int m_auiName_pick[NAMEARRAYSIZE]; （・・・省略・・・） };

ビルドし、エラー、警告がないことを確認します。

DoTracking()のオーバーライド

モデルビューワのビュークラスにマウス操作のON／OFFに対応したトラッキング処理 DoTracking() をオーバーライドします。

ModelViewerView.h には宣言を追加済みです。
ModelViewerView.cppにDoTracking()の定義を追加します。

void CModelViewerView::DoTracking( CPoint point ) { if( (TM_SPIN == m_eTrackingMode && !m_bSpin) || (TM_PAN == m_eTrackingMode && !m_bPan) || (TM_ZOOM == m_eTrackingMode && !m_bZoom) ) { // 無効なマウス操作対応処理 return; } // 親クラスの関数の呼び出し CPickOpenGLView::DoTracking( point ); }

トラックOpenGLビュークラスのメンバ変数
m_eTrackingMode
をprotected変数とします。

class CTrackOpenGLView : public CBaseOpenGLView { （・・・省略・・・） // メンバ変数 private: CPoint m_ptLast; GLfloat m_f3LastPos[3]; GLfloat m_f3RenderingCenter[3]; // 描画中心 GLfloat m_fRenderingRate; // 拡大率 GLfloat m_objectXform[4][4]; protected: ETRACKINGMODE m_eTrackingMode; （・・・省略・・・） };

トラックOpenGLビュークラスのメンバ関数
DoTracking
をprotected関数、さらにvirtual関数とします。

class CTrackOpenGLView : public CBaseOpenGLView { （・・・省略・・・） // メンバ関数 private: void BeginTracking( CPoint point, ETRACKINGMODE eTrackingMode ); void EndTracking(); void ptov( GLfloat p[2], GLfloat v[3], GLfloat fWidth, GLfloat fHeight ); void DoRotation( const float fAngle, const float fX, const float fY, const float fZ ); bool SetupViewingTransform(); protected: bool SetupViewingFrustum(); virtual void DoTracking( CPoint point ); };

ビルドし、エラー、警告がないことを確認します。

RenderObjects()のオーバーロード

モデルビューワのビュークラスに描画要素のON／OFF、ピック要素のON／OFFに対応した要素描画処理 RenderObjects() をオーバーライドします。

ModelViewerView.h には宣言を追加済みです。
ModelViewerView.cppにRenderObjects()の定義を追加します。

vvoid CModelViewerView::RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ) { unsigned int uiCountPoint = 8; float points[8][3] = { -5, -5, -5, 5, -5, -5, 5, 5, -5, -5, 5, -5, -5, -5, 5, 5, -5, 5, 5, 5, 5, -5, 5, 5 }; unsigned int uiCountTriangle = 12; unsigned int triangles[12][3] = { 0, 1, 3, 1, 2, 3, 1, 5, 2, 5, 6, 2, 5, 4, 6, 4, 7, 6, 4, 0, 7, 0, 3, 7, 3, 2, 7, 2, 6, 7, 4, 5, 0, 5, 1, 0 }; unsigned int uiIndexTriangle; unsigned int uiIndexPoint; unsigned int ui3; switch( eRenderMode ) { case RM_RENDER: case RM_PICK: ::glPushAttrib( GL_ALL_ATTRIB_BITS ); { if( m_bRenderFace && !(RM_PICK==eRenderMode && !m_bPickFace) ) { // 面 ::glPushName( GL_FILL ); ::glColor3f( 0.5, 0.5, 0 ); glPolygonMode(GL_FRONT_AND_BACK, GL_FILL ); for( uiIndexTriangle = 0; uiIndexTriangle < uiCountTriangle; uiIndexTriangle++ ) { ::glPushName( uiIndexTriangle ); ::glBegin(GL_TRIANGLES); glVertex3fv( points[ triangles[uiIndexTriangle][0] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][1] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][2] ] ); ::glEnd(); ::glPopName(); // uiIndexTriangle } ::glPopName(); // GL_FILL // ピック面 if( GL_FILL == m_auiName_pick[1] ) { uiIndexTriangle = m_auiName_pick[2]; ::glPushAttrib( GL_CURRENT_BIT ); ::glColor3f( 1.0, 1.0, 0.0 ); ::glBegin(GL_TRIANGLES); glVertex3fv( points[ triangles[uiIndexTriangle][0] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][1] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][2] ] ); ::glEnd(); ::glPopAttrib(); } } if( m_bRenderLine && !(RM_PICK==eRenderMode && !m_bPickLine) ) { // 線 ::glPushName( GL_LINE ); ::glLineWidth( 2.0 ); ::glColor3f( 0.0, 0.5, 0.5 ); for( uiIndexTriangle = 0; uiIndexTriangle < uiCountTriangle; uiIndexTriangle++ ) { ::glPushName( uiIndexTriangle ); for( ui3 = 0; ui3 < 3; ui3++ ) { ::glPushName( ui3 ); ::glBegin(GL_LINES); unsigned int uiIndexVertex0 = triangles[uiIndexTriangle][ui3]; unsigned int uiIndexVertex1 = triangles[uiIndexTriangle][(ui3+1)%3]; glVertex3fv( points[uiIndexVertex0] ); glVertex3fv( points[uiIndexVertex1] ); ::glEnd(); ::glPopName(); // ::glPushName( ui3 ); } ::glPopName(); // iIndexLine } ::glPopName(); // GL_LINE // ピック線 if( GL_LINE == m_auiName_pick[1] ) { uiIndexTriangle = m_auiName_pick[2]; ui3 = m_auiName_pick[3]; ::glPushAttrib( GL_CURRENT_BIT | GL_LINE_BIT ); ::glLineWidth( 5.0 ); ::glColor3f( 0.0, 1.0, 1.0 ); ::glBegin(GL_LINES); unsigned int uiIndexVertex0 = triangles[uiIndexTriangle][ui3]; unsigned int uiIndexVertex1 = triangles[uiIndexTriangle][(ui3+1)%3]; glVertex3fv( points[uiIndexVertex0] ); glVertex3fv( points[uiIndexVertex1] ); ::glEnd(); ::glPopAttrib(); } } if( m_bRenderPoint && !(RM_PICK==eRenderMode && !m_bPickPoint) ) { // 点 ::glPushName( GL_POINT ); ::glPointSize( 5.0 ); ::glColor3f( 0.5, 0.0, 0.5 ); for( uiIndexPoint = 0; uiIndexPoint < uiCountPoint; uiIndexPoint++ ) { ::glPushName( uiIndexPoint ); ::glBegin(GL_POINTS); glVertex3fv( points[uiIndexPoint] ); ::glEnd(); ::glPopName(); // uiIndexPoint } ::glPopName(); // GL_POINT // ピック点 if( GL_POINT == m_auiName_pick[1] ) { uiIndexPoint = m_auiName_pick[2]; ::glPushAttrib( GL_CURRENT_BIT | GL_POINT_BIT ); ::glPointSize( 10.0 ); ::glColor3f( 1.0, 0.0, 1.0 ); ::glBegin(GL_POINTS); glVertex3fv( points[uiIndexPoint] ); ::glEnd(); ::glPopAttrib(); } } } ::glPopAttrib(); return; case RM_SELECT: { if( NULL == auiName ) { ASSERT( !"CPickOpenGLView::RenderObjects" ); return; } for( int iIndexName = 0; iIndexName < NAMEARRAYSIZE; iIndexName++ ) { m_auiName_pick[iIndexName] = auiName[iIndexName]; } switch( auiName[1] ) { // ピックオブジェクトに応じた処理 case GL_POINT: case GL_LINE: case GL_FILL: return; default: ASSERT( !"CPickOpenGLView::RenderObjects" ); return; } } return; default: ASSERT( !"CPickOpenGLView::RenderObjects" ); return; } }

ピックOpenGLビュークラスのメンバ関数
RenderObjects
をprotected関数、さらにvirtual関数とします。

class CPickOpenGLView : public CTrackOpenGLView { （・・・省略・・・） // メンバ関数 private: bool RenderScene(); int DoPicking( int x, int y ); void SelectionBuffer2NameArray( GLuint uiCountHit, GLuint uiSelectionBuffer[], unsigned int uiNameArray_dest[NAMEARRAYSIZE] ); protected: virtual void RenderObjects( ERENDERMODE eRenderMode, const unsigned int uiNameArray[10] ); };

ビルドし、エラー、警告がないことを確認します。

実行

メニューから
描画要素（点、線、面）のＯＮ／ＯＦＦ
マウス操作（回転、平行移動、拡大縮小）のON／OFF
ピック要素（点、線、面）のＯＮ／ＯＦＦ
を変更することが可能となっていること、
メニューの変更が画面、操作に反映されていることを確認します。

実行結果
