６．モデルデータファイル読み込みを作る

５．で作成したモデルビューワは、表示するモデルデータをアプリケーション内で定義していました。
モデルデータファイル読み込み処理を作成し、５．で作成したモデルビューワを、ファイルからモデルデータを読み込んで描画するようにします。（アスキー形式STLファイル読み込み処理を作成します。）

実行形式ファイルダウンロード (ModelViewer3_exe.lzh)

ソースファイルダウンロード (ModelViewer3_src.lzh)

プロジェクトを開く

５．で作成したモデルビューワプロジェクトを開きます。

モデルデータ読み込み関数のヘッダーファイルの作成

「メニュー／ファイル／新規作成」（もしくは、「メニュー／プロジェクト／プロジェクトへ追加／新規作成」）でファイル名「LoadModel.h」のファイルを作成します。

LoadModel.hの内容を以下のようにします。

// // LoadModel.h // #ifndef _LOADMODEL_H #define _LOADMODEL_H #include "ModelDataStructure.h" BOOL LoadModel( LPCSTR pszFileName, CModel& model ); #endif //_LOADMODEL_H

モデルデータ読み込み関数のソースファイルの作成

「メニュー／ファイル／新規作成」（もしくは、「メニュー／プロジェクト／プロジェクトへ追加／新規作成」）でファイル名「LoadModel.cpp」のファイルを作成します。

LoadModel.cppの内容を以下のようにします。

// // LoadModel.cpp // #include "stdafx.h" #include "ModelDataStructure.h" #define READSTRINGBUFFERLEN 256 BOOL LoadModel( LPCSTR pszFileName, CModel& model ) { if( NULL == pszFileName ) { return FALSE; } CStdioFile file( pszFileName, CFile::modeRead | CFile::typeText ); if( NULL == file.m_pStream ) { return FALSE; } // 要素の数を数える（三角形の数） unsigned int uiCountTriangle = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, file.m_pStream ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszToken = _tcstok( szReadString, cszDelimiter ); if( NULL == pszToken ) { continue; } if( 0 == _tcsicmp( pszToken, "facet" ) ) { uiCountTriangle++; continue; } } rewind( file.m_pStream ); if( 0 == uiCountTriangle ) { return FALSE; } model.vVertex.assign( uiCountTriangle * 3, CVertex() ); model.vIndexedTriangle.assign( uiCountTriangle, CIndexedTriangle() ); unsigned int ui3 = 0; unsigned int uiIndexTriangle = 0; unsigned int uiIndexVertex = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, file.m_pStream ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszToken = _tcstok( szReadString, cszDelimiter ); if( NULL == pszToken ) { continue; } if( ('v' == pszToken[0] || 'V' == pszToken[0]) && (0 == _tcsicmp( pszToken, "vertex" )) ) { if( 3 <= ui3 ) { continue; } pszToken = _tcstok( NULL, cszDelimiter ); model.vVertex[uiIndexVertex].x = (float)atof( pszToken ); pszToken = _tcstok( NULL, cszDelimiter ); model.vVertex[uiIndexVertex].y = (float)atof( pszToken ); pszToken = _tcstok( NULL, cszDelimiter ); model.vVertex[uiIndexVertex].z = (float)atof( pszToken ); model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[ui3] = uiIndexVertex; uiIndexVertex++; ui3++; continue; } else if( ('f' == pszToken[0] || 'F' == pszToken[0]) && (0 == _tcsicmp( pszToken, "facet" )) ) { // 面法線ベクトル ui3 = 0; continue; } else if( ('e' == pszToken[0] || 'E' == pszToken[0]) && (0 == _tcsicmp( pszToken, "endfacet" )) ) { uiIndexTriangle++; continue; } else if( ('s' == pszToken[0] || 'S' == pszToken[0]) && (0 == _tcsicmp( pszToken, "solid" )) ) { // ソリッド名 continue; } } if( 0 == model.vVertex.size() || 0 == model.vIndexedTriangle.size() ) { return FALSE; } return TRUE; }

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の応答関数の追加、編集

メニュー「ファイル／開く」の応答関数を追加します。

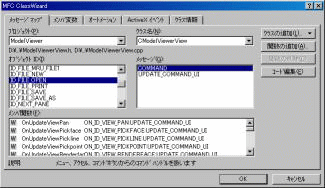

クラス：CModelViewerView
オブジェクトＩＤ：ID_FILE_OPEN
メッセージ：COMMAND
を選択し、
関数名：OnFileOpen
の関数を追加します。


OnFileOpenの内容を以下のようにします。

void CModelViewerView::OnFileOpen() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください CFileDialog dlg( TRUE ); dlg.m_ofn.lpstrFilter = "STL ファイル (*.stl)\0*.stl\0" "All Files (*.*)\0*.*\0\0"; dlg.m_ofn.nFilterIndex = 1; dlg.m_ofn.Flags |= OFN_FILEMUSTEXIST | OFN_HIDEREADONLY; int iResponse = dlg.DoModal(); if( iResponse == IDOK ) { CModel model; if( LoadModel( dlg.GetPathName(), model ) ) { memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); m_model = model; } else { AfxMessageBox( "ファイル読み込みに失敗しました。" ); } } Invalidate(); }

ModelViewerView.cppのファイルヘッダー部に
#include "LoadModel.h"
を追加します。

// ModelViewerView.cpp : CModelViewerView クラスの動作の定義を行います。 // #include "stdafx.h" #include "ModelViewer.h" #include "ModelViewerDoc.h" #include "ModelViewerView.h" #include "LoadModel.h" #ifdef _DEBUG #define new DEBUG_NEW #undef THIS_FILE static char THIS_FILE[] = __FILE__; #endif

ビルドし、エラー、警告がないことを確認します。

モデルデータ構築処理の削除

５．で作成した、モデルビューワのビュークラスのコンストラクタのモデルデータ構築処理は不要なので削除します。

コンストラクタでのモデルデータ構築処理を削除すると、コンストラクタの内容は以下のようになります。

CModelViewerView::CModelViewerView() : m_bSpin(TRUE), m_bPan(TRUE), m_bZoom(TRUE), m_bRenderPoint(TRUE), m_bRenderLine(TRUE), m_bRenderFace(TRUE), m_bPickPoint(TRUE), m_bPickLine(TRUE), m_bPickFace(TRUE) { // TODO: この場所に構築用のコードを追加してください。 }

実行

実行し、アスキー形式STLファイルからモデルデータを読み込んで描画できるようになっていることを確認します。

実行結果

起動直後


modeldata01.stlファイルの読み込み


modeldata02.stlファイルの読み込み
