１４．頂点法線ベクトルデータを使用した描画

１３．で作成したモデルビューワは、光源の効果の利用に際して面法線ベクトルデータを使用した描画を行っています。面法線ベクトルデータを使用した描画の場合、面の折れ目が目立ちます。
頂点法線ベクトルデータを使用した描画を行うと、面の折れを目を立たなくすることができます。

実行形式ファイルダウンロード (ModelViewer11_exe.lzh)

ソースファイルダウンロード (ModelViewer11_src.lzh)

プロジェクトを開く

１３．で作成したモデルビューワプロジェクトを開きます。

面の描画処理に頂点法線ベクトルデータを使用する処理の追加

頂点法線ベクトルデータを使用した描画を行うと、面の折れを目を立たなくすることができます。

CModelViewerView::RenderObjects関数の実装を変更します。

面の描画処理の、glVertex関数呼び出しの前の、glNormal関数呼び出しを、
頂点法線ベクトルデータが空なら、面法線データを使用し、
頂点法線ベクトルデータが空でないなら、頂点法線データを使用する処理に変更します。

void CModelViewerView::RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ) { unsigned int uiIndexTriangle; unsigned int ui3; unsigned int uiIndexGroup; unsigned int uiIndexIndexedTriangle; unsigned int uiIndexFacetNormal; unsigned int uiIndexVertex0; unsigned int uiIndexVertex1; unsigned int uiIndexVertex2; switch( eRenderMode ) { case RM_RENDER: case RM_PICK: ::glPushAttrib( GL_ALL_ATTRIB_BITS ); { if( m_bRenderFace && !(RM_PICK==eRenderMode && !m_bPickFace) ) { // 面 if( RM_RENDER == eRenderMode ) { // 通常描画 if( 0 == m_uiDisplayListIndex_Face ) { m_uiDisplayListIndex_Face = ::glGenLists( 1 ); ::glNewList( m_uiDisplayListIndex_Face, GL_COMPILE ); ::glEnable( GL_LIGHTING ); // 光源の効果を有効にする。 ::glEnable( GL_NORMALIZE ); // OpenGL側で法線ベクトルを単位法線ベクトル化するようにする ::glLightModeli( GL_LIGHT_MODEL_TWO_SIDE, 1 ); // 面の表と裏に光があたるようにする //::glEnable( GL_COLOR_MATERIAL ); // 色設定をマテリアル設定として使用するようにする //::glColor3f( 0.5, 0.5, 0 ); glPolygonMode(GL_FRONT_AND_BACK, GL_FILL ); ::glBegin(GL_TRIANGLES); for( uiIndexGroup = 0; uiIndexGroup < m_model.vpGroup.size(); uiIndexGroup++ ) { CGroup* pGroup = m_model.vpGroup[uiIndexGroup]; ::glMaterialfv( GL_FRONT_AND_BACK, GL_AMBIENT, pGroup->material.f4Ambient ); ::glMaterialfv( GL_FRONT_AND_BACK, GL_DIFFUSE, pGroup->material.f4Diffuse ); ::glMaterialfv( GL_FRONT_AND_BACK, GL_SPECULAR, pGroup->material.f4Specular ); ::glMaterialf( GL_FRONT_AND_BACK, GL_SHININESS, pGroup->material.fShininess ); for( uiIndexTriangle = 0; uiIndexTriangle < pGroup->vuiIndexIndexedTriangle.size(); uiIndexTriangle++ ) { uiIndexIndexedTriangle = pGroup->vuiIndexIndexedTriangle[uiIndexTriangle]; if( true == m_model.vVectorVertexNormal.empty() ) { // 頂点法線データが空なら、面法線データを使用 uiIndexFacetNormal = m_model.vIndexedTriangle[uiIndexIndexedTriangle].uiIndexFacetNormal; ::glNormal3fv( (float*)&m_model.vVectorFacetNormal[uiIndexFacetNormal] ); } for( ui3 = 0; ui3 < 3; ui3++ ) { if( false == m_model.vVectorVertexNormal.empty() ) { // 頂点法線データが空でないなら、頂点法線データを使用 unsigned int uiIndexVertexNormal = m_model.vIndexedTriangle[uiIndexIndexedTriangle].ui3IndexVertexNormal[ui3]; ::glNormal3fv( (float*)&m_model.vVectorVertexNormal[uiIndexVertexNormal] ); } unsigned int uiIndexVertex = m_model.vIndexedTriangle[uiIndexIndexedTriangle].ui3IndexVertex[ui3]; ::glVertex3fv( (float*)&m_model.vVertex[uiIndexVertex] ); } } } ::glEnd(); ::glDisable( GL_LIGHTING ); ::glEndList(); } ::glCallList( m_uiDisplayListIndex_Face ); （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

実行

実行し、couch.objファイルを読み込み、面の折れを目が立たない描画になっているのを確認します。

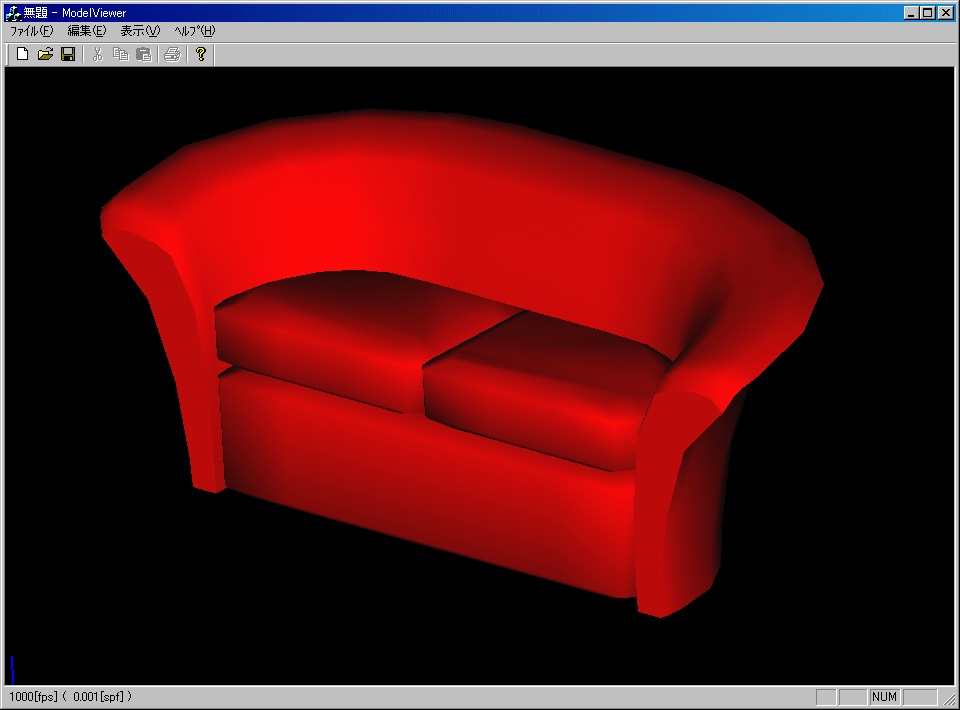

couch.objファイルの読み込み
（面の折れ目が目立たない描画になっています）
（「メニュー／表示／描画」で、点、線を非描画にしています。）
（画像をクリックすると大きい画像が表示されます）

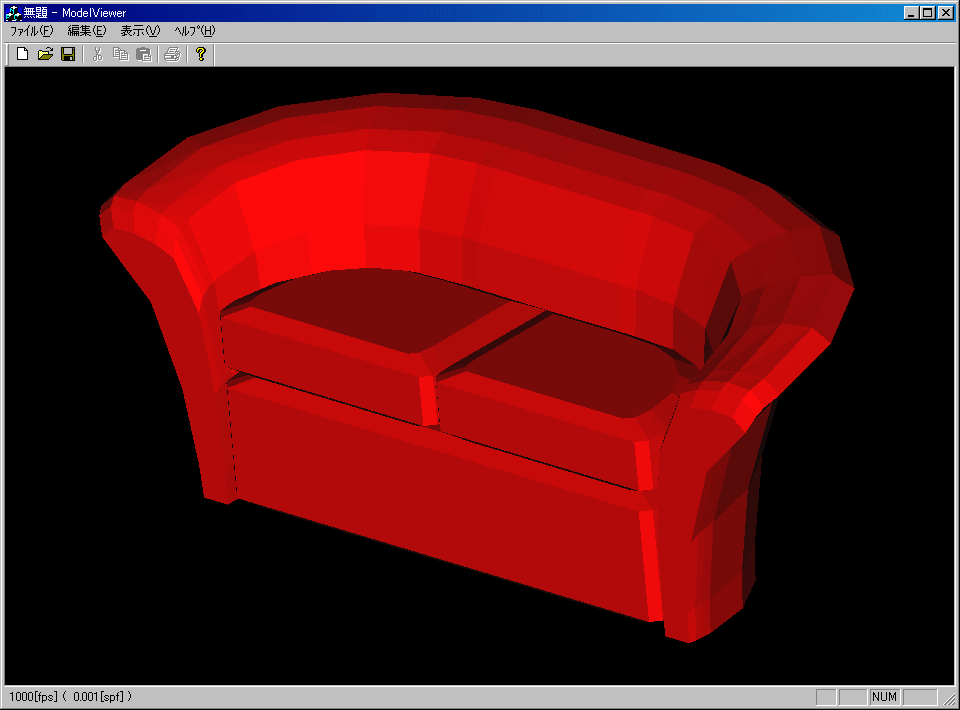

参考）１３．で作成したモデルビューワで、couch.objを読み込んだ場合の画面
（面の折れ目が目立つ描画になっています）
（「メニュー／表示／描画」で、点、線を非描画にしています。）
（画像をクリックすると大きい画像が表示されます）
