１５．Hira3D読み込みプラグインを利用したモデルファイルの読み込みに対応する

Hira3D読み込みプラグインを利用したモデルファイルの読み込みに対応します。
Hira3D読み込みプラグインを利用したモデルファイルの読み込みに対応すると、読み込みプラグインが存在するモデルファイルフォーマットに関しては、自分でファイル読み込み処理を作る必要がなくなります。
（2006/01/15現在　Hira3DViewerには、「.3ds」「.dxf」「.gts」「.obj」「.stl」読み込みプラグインが添付されています。）

実行形式ファイルダウンロード (ModelViewer12_exe.lzh)

ソースファイルダウンロード (ModelViewer12_src.lzh)

プロジェクトを開く

１４．で作成したモデルビューワプロジェクトを開きます。

Hira3DLoadPluginライブラリファイルのプロジェクトへの追加

ModelViewerフォルダの下にHira3DLoadPluginというフォルダを作り、そのフォルダの中にHira3DLoadPluginライブラリソースファイルを置きます。

Hira3DLoadPluginライブラリソースファイル

「メニュー／プロジェクト／プロジェクトをワークスペースへ挿入」でHira3DLoadPluginライブラリをプロジェクトへ追加します。
（Hira3DLoadPlugin.dspを選択し、「OK」ボタンを押します。）

PluginObjectライブラリファイルのプロジェクトへの追加

ModelViewerフォルダの下にPluginObjectというフォルダを作り、そのフォルダの中にPluginObjectライブラリファイルを置きます。

PluginObjectライブラリソースファイル

「メニュー／プロジェクト／プロジェクトをワークスペースへ挿入」でPluginObjectライブラリをプロジェクトへ追加します。
（PluginObject.dspを選択し、「OK」ボタンを押します。）

ワークスペースへプロジェクトを追加すると、追加されたプロジェクトがアクティブプロジェクトになります。
アクティブプロジェクトをModelViewerプロジェクトに戻します。
（「メニュー／プロジェクト／アクティブプロジェクトに設定／ModelViewer」を選択します。） 「メニュー／プロジェクト／依存関係」で、追加した２つのプロジェクトがModelViewerプロジェクトに依存するようにします。


ビルドし、エラー、警告がないことを確認します。

Hira3D読み込みプラグイン用のメンバ変数、メンバ関数の宣言の追加

ModelViewerView.h のCModelViewerViewクラスに
Hira3D読み込みプラグイン用のメンバ変数の宣言
std::vector<HIRA3DLOADPLUGIN> m_vLoadPlugin;
と、Hira3DLoadPlugin用のメンバ関数の宣言
void InitPlugins();
void UninitPlugins();
int PluginModel2Model( const PLUGINMODEL* pPluginModel, CModel* pModel );
を追加します。

class CModelViewerView : public CPickOpenGLView { （・・・省略・・・） // メンバ変数 private: BOOL m_bSpin; BOOL m_bPan; BOOL m_bZoom; BOOL m_bRenderPoint; BOOL m_bRenderLine; BOOL m_bRenderFace; BOOL m_bPickPoint; BOOL m_bPickLine; BOOL m_bPickFace; CModel m_model; unsigned int m_uiDisplayListIndex_Point; unsigned int m_uiDisplayListIndex_Line; unsigned int m_uiDisplayListIndex_Face; std::vector<HIRA3DLOADPLUGIN> m_vLoadPlugin; // メンバ関数 private: void DoTracking( CPoint point ); void RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ); void DeleteDisplayList(); void InitPlugins(); void UninitPlugins(); int PluginModel2Model( const PLUGINMODEL* pPluginModel, CModel* pModel ); };

ModelViewerView.hのファイルのヘッダー部に
#include "Hira3DLoadPlugin\Hira3DLoadPlugin.h"
を追加します。

// ModelViewerView.h : CModelViewerView クラスの宣言およびインターフェイスの定義をします。 // ///////////////////////////////////////////////////////////////////////////// #if !defined(AFX_MODELVIEWERVIEW_H__0B7B216D_99A0_4965_A748_B1F2096AC9EC__INCLUDED_) #define AFX_MODELVIEWERVIEW_H__0B7B216D_99A0_4965_A748_B1F2096AC9EC__INCLUDED_ #if _MSC_VER > 1000 #pragma once #endif // _MSC_VER > 1000 #include "PickOpenGLView.h" #include "ModelDataStructure.h" #include "Hira3DLoadPlugin\Hira3DLoadPlugin.h" class CModelViewerView : public CPickOpenGLView { （・・・以下略・・・）

メンバ関数の定義の追加

ModelViewerView.cppに、Hira3D読み込みプラグイン用のメンバ関数
InitPlugins
UninitPlugins
PluginModel2Model
の関数の定義を追加します。

void CModelViewerView::InitPlugins() { TCHAR szModulePathName[MAX_PATH]; ::GetModuleFileName( AfxGetInstanceHandle(), szModulePathName, MAX_PATH ); // DLLでも使えるようにAfxGetInstanceHandle()を使っている。 TCHAR drive[_MAX_DRIVE]; TCHAR dir[_MAX_DIR]; TCHAR fname[_MAX_FNAME]; TCHAR ext[_MAX_EXT]; _tsplitpath( szModulePathName, drive, dir, fname, ext ); TCHAR szInitialDir[MAX_PATH]; _tmakepath( szInitialDir, drive, dir, "plugins", NULL ); TCHAR szSearchPath[MAX_PATH]; _tmakepath( szSearchPath, NULL, szInitialDir, "*", "dll" ); HANDLE hFind; WIN32_FIND_DATA fd; hFind = ::FindFirstFile( szSearchPath, &fd ); if( INVALID_HANDLE_VALUE != hFind ) { do { if( '.' != fd.cFileName[0] && !(FILE_ATTRIBUTE_DIRECTORY & fd.dwFileAttributes) ) { TCHAR szDllPath[MAX_PATH]; _tmakepath( szDllPath, NULL, szInitialDir, fd.cFileName, NULL ); HIRA3DLOADPLUGIN loadplugin; if( TRUE == LoadHira3DLoadPlugin( szDllPath, loadplugin ) ) { m_vLoadPlugin.push_back( loadplugin ); } } } while( ::FindNextFile( hFind, &fd ) ); ::FindClose( hFind ); } } void CModelViewerView::UninitPlugins() { for( unsigned int ui = 0; ui < m_vLoadPlugin.size(); ui++ ) { ::FreeLibrary( m_vLoadPlugin[ui].hDll ); } } int CModelViewerView::PluginModel2Model( const PLUGINMODEL* pPluginModel, CModel* pModel ) { if( NULL == pPluginModel || NULL == pModel ) { return -1; } // モデルデータがあるかチェック if( 0 == pPluginModel->uiCountVertex ) { return -1; } unsigned int ui, uj; // １：頂点 pModel->vVertex.assign( pPluginModel->uiCountVertex, CVertex() ); float* af3Vertex = (float*)NhGlobalLock( pPluginModel->hf3Vertex ); for( ui = 0; ui < pPluginModel->uiCountVertex; ui++ ) { pModel->vVertex[ui].x = af3Vertex[ui*3+0]; pModel->vVertex[ui].y = af3Vertex[ui*3+1]; pModel->vVertex[ui].z = af3Vertex[ui*3+2]; } NhGlobalUnlock( pPluginModel->hf3Vertex ); // ２：頂点法線 pModel->vVectorVertexNormal.assign( pPluginModel->uiCountVertexNormal, CVector() ); float* af3VertexNormal = (float*)NhGlobalLock( pPluginModel->hf3VertexNormal ); for( ui = 0; ui < pPluginModel->uiCountVertexNormal; ui++ ) { pModel->vVectorVertexNormal[ui].x = af3VertexNormal[ui*3+0]; pModel->vVectorVertexNormal[ui].y = af3VertexNormal[ui*3+1]; pModel->vVectorVertexNormal[ui].z = af3VertexNormal[ui*3+2]; } NhGlobalUnlock( pPluginModel->hf3VertexNormal ); // ４：三角形 pModel->vIndexedTriangle.assign( pPluginModel->uiCountTriangle, CIndexedTriangle() ); PLUGININDEXEDTRIANGLE* aIndexedTriangle = (PLUGININDEXEDTRIANGLE*)NhGlobalLock( pPluginModel->hIndexedTriangle ); for( ui = 0; ui < pPluginModel->uiCountTriangle; ui++ ) { memcpy( pModel->vIndexedTriangle[ui].ui3IndexVertex, aIndexedTriangle[ui].ui3IndexVertex, 3 * sizeof(unsigned int) ); memcpy( pModel->vIndexedTriangle[ui].ui3IndexVertexNormal, aIndexedTriangle[ui].ui3IndexVertexNormal, 3 * sizeof(unsigned int) ); } NhGlobalUnlock( pPluginModel->hIndexedTriangle ); // ５：グループ pModel->vpGroup.assign( pPluginModel->uiCountGroup, NULL ); PLUGINGROUP* aGroup = (PLUGINGROUP*)NhGlobalLock( pPluginModel->hGroup ); for( ui = 0; ui < pPluginModel->uiCountGroup; ui++ ) { pModel->vpGroup[ui] = new CGroup; // 名前 char* pszName = (char*)NhGlobalLock( aGroup[ui].hszName ); pModel->vpGroup[ui]->strName = pszName ? pszName : " "; NhGlobalUnlock( aGroup[ui].hszName ); // 三角形 pModel->vpGroup[ui]->vuiIndexIndexedTriangle.assign( aGroup[ui].uiCountTriangle, -1 ); unsigned int* auiIndexIndexedTriangle = (unsigned int*)NhGlobalLock( aGroup[ui].huiIndexIndexedTriangle ); for( uj = 0; uj < aGroup[ui].uiCountTriangle; uj++ ) { pModel->vpGroup[ui]->vuiIndexIndexedTriangle[uj] = auiIndexIndexedTriangle[uj]; } NhGlobalUnlock( aGroup[ui].huiIndexIndexedTriangle ); // マテリアル memcpy( pModel->vpGroup[ui]->material.f4Ambient, aGroup[ui].material.f4Ambient, 4 * sizeof(float) ); memcpy( pModel->vpGroup[ui]->material.f4Diffuse, aGroup[ui].material.f4Diffuse, 4 * sizeof(float) ); memcpy( pModel->vpGroup[ui]->material.f4Specular, aGroup[ui].material.f4Specular, 4 * sizeof(float) ); pModel->vpGroup[ui]->material.fShininess = aGroup[ui].material.fShininess; } NhGlobalUnlock( pPluginModel->hGroup ); // ３：面法線 pModel->vVectorFacetNormal.assign( pModel->vIndexedTriangle.size(), CVector() ); for( ui = 0; ui < pModel->vIndexedTriangle.size(); ui++ ) { CVertex* pVertex0 = &pModel->vVertex[ pModel->vIndexedTriangle[ui].ui3IndexVertex[0] ]; CVertex* pVertex1 = &pModel->vVertex[ pModel->vIndexedTriangle[ui].ui3IndexVertex[1] ]; CVertex* pVertex2 = &pModel->vVertex[ pModel->vIndexedTriangle[ui].ui3IndexVertex[2] ]; float f3Vector01[3] = { pVertex1->x - pVertex0->x, pVertex1->y - pVertex0->y, pVertex1->z - pVertex0->z, }; float f3Vector12[3] = { pVertex2->x - pVertex1->x, pVertex2->y - pVertex1->y, pVertex2->z - pVertex1->z, }; float f3NormalVector[3] = { f3Vector01[1] * f3Vector12[2] - f3Vector01[2] * f3Vector12[1], f3Vector01[2] * f3Vector12[0] - f3Vector01[0] * f3Vector12[2], f3Vector01[0] * f3Vector12[1] - f3Vector01[1] * f3Vector12[0] }; float fLength = sqrt( f3NormalVector[0] * f3NormalVector[0] + f3NormalVector[1] * f3NormalVector[1] + f3NormalVector[2] * f3NormalVector[2] ); if( 0 == fLength ) { f3NormalVector[0] = 0.0; f3NormalVector[1] = 0.0; f3NormalVector[2] = 1.0; } else { f3NormalVector[0] /= fLength; f3NormalVector[1] /= fLength; f3NormalVector[2] /= fLength; } pModel->vVectorFacetNormal[ui] = CVector( f3NormalVector[0], f3NormalVector[1], f3NormalVector[2] ); pModel->vIndexedTriangle[ui].uiIndexFacetNormal = ui; } return 1; }

ModelViewerView.cppのファイルのヘッダー部に
#include "PluginObject\PluginObjectUtility.h"
#include <math.h> // sqrt()
および
#define NhGlobalAlloc(a,b) (b ? GlobalAlloc(a,b) : 0)
#define NhGlobalFree(a) if( a ){ GlobalFree(a); a = 0; }
#define NhGlobalLock(a) (a ? GlobalLock(a) : 0)
#define NhGlobalUnlock(a) if( a ){ GlobalUnlock(a); }
#define NhGlobalSize(a) (a ? GlobalSize(a) : 0)
#define NhGlobalFlags(a) (a ? GlobalFlags(a) : 0)
を追加します。

// ModelViewerView.cpp : CModelViewerView クラスの動作の定義を行います。 // #include "stdafx.h" #include "ModelViewer.h" #include "ModelViewerDoc.h" #include "ModelViewerView.h" #include "LoadModel.h" #include "LoadObjFile.h" #include "PluginObject\PluginObjectUtility.h" #include <math.h> // sqrt() #define NhGlobalAlloc(a,b) (b ? GlobalAlloc(a,b) : 0) #define NhGlobalFree(a) if( a ){ GlobalFree(a); a = 0; } #define NhGlobalLock(a) (a ? GlobalLock(a) : 0) #define NhGlobalUnlock(a) if( a ){ GlobalUnlock(a); } #define NhGlobalSize(a) (a ? GlobalSize(a) : 0) #define NhGlobalFlags(a) (a ? GlobalFlags(a) : 0) （・・・以下略・・・）

プロジェクトの設定変更

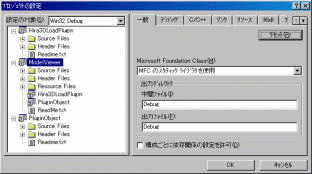

「メニュー／プロジェクト／設定」でModelViewerプロジェクトの「一般／Microsoft Foundation Class」の設定を「共有DLLでMFCを使用」から「MFCのスタティックライブラリを使用」に変更します。（Win32 Debug／Win32 Release どちらも）（「共有DLLでMFCを使用」でもいけるはずだが、なぜかリンクをうまく通すことができない。。。調査中。。。誰か教えて。。。）



ビルドし、エラー、警告がないことを確認します。

OnCreateメッセージハンドラとOnDestroyメッセージハンドラの追加、編集

以下のメッセージハンドラをCModelViewerViewクラスに追加します。

ウィンドウメッセージ名	メッセージハンドラ名
WM_CREATE	OnCreate
WM_DESTROY	OnDestroy

OnCreateメッセージハンドラにInitPlugins関数呼び出しを追加し、
OnDestroyメッセージハンドラにUninitPlugins関数呼び出しを追加します。

int CModelViewerView::OnCreate(LPCREATESTRUCT lpCreateStruct) { if (CPickOpenGLView::OnCreate(lpCreateStruct) == -1) return -1; // TODO: この位置に固有の作成用コードを追加してください InitPlugins(); return 0; } void CModelViewerView::OnDestroy() { CPickOpenGLView::OnDestroy(); // TODO: この位置にメッセージ ハンドラ用のコードを追加してください UninitPlugins(); }

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の応答関数の変更

メニュー「ファイル／開く」の応答関数をHira3D読み込みプラグインを用いてファイル読み込みを行うように変更します。

CModelViewerView::OnFileOpen関数の内容を以下のようにします。

void CModelViewerView::OnFileOpen() { // TODO: この位置にコマンド ハンドラ用のコードを追加してください CFileDialog dlg( TRUE ); unsigned int uiIndexPlugin; CString strFilter; { strFilter += "すべてのファイル (*.*)|*.*|"; CString strNcFileFilter; strNcFileFilter = "*.nc;*.ncd"; // すべてのサポートファイル strFilter += "サポートされたファイル|"; for( uiIndexPlugin = 0; uiIndexPlugin < m_vLoadPlugin.size(); uiIndexPlugin++ ) { if( !m_vLoadPlugin[uiIndexPlugin].strFilter.IsEmpty() && !m_vLoadPlugin[uiIndexPlugin].strFilterPattern.IsEmpty() ) { strFilter += m_vLoadPlugin[uiIndexPlugin].strFilterPattern + ";"; } } strFilter += "|"; // プラグインファイル for( uiIndexPlugin = 0; uiIndexPlugin < m_vLoadPlugin.size(); uiIndexPlugin++ ) { if( !m_vLoadPlugin[uiIndexPlugin].strFilter.IsEmpty() && !m_vLoadPlugin[uiIndexPlugin].strFilterPattern.IsEmpty() ) { strFilter += m_vLoadPlugin[uiIndexPlugin].strFilter + "|" + m_vLoadPlugin[uiIndexPlugin].strFilterPattern + "|"; } } LPTSTR pch = strFilter.GetBuffer(0); while( NULL != ( pch = _tcschr( pch, '|' ) ) ) { *pch++ = '\0'; } } dlg.m_ofn.lpstrFilter = strFilter; dlg.m_ofn.nFilterIndex = 2; dlg.m_ofn.Flags |= OFN_FILEMUSTEXIST | OFN_HIDEREADONLY; int iResponse = dlg.DoModal(); if( iResponse == IDOK ) { for( uiIndexPlugin = 0; uiIndexPlugin < m_vLoadPlugin.size(); uiIndexPlugin++ ) { if( !m_vLoadPlugin[uiIndexPlugin].IsSupported( dlg.GetPathName().GetBuffer(MAX_PATH) ) ) { continue; } PLUGINMODEL pluginmodel; int iResult = m_vLoadPlugin[uiIndexPlugin].LoadModel( dlg.GetPathName().GetBuffer(MAX_PATH), NULL, &pluginmodel ); if( 0 == iResult ) { ClearPluginModel( &pluginmodel ); return; } if( 1 != iResult ) { ClearPluginModel( &pluginmodel ); AfxMessageBox( "ファイル読み込み失敗" ); return; } CModel model; PluginModel2Model( &pluginmodel, &model ); ClearPluginModel( &pluginmodel ); memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); m_model = model; DeleteDisplayList(); Invalidate(); return; } AfxMessageBox( "未対応の拡張子のファイルです。" ); } Invalidate(); }

ビルドし、エラー、警告がないことを確認します。

実行

実行ファイルのあるフォルダの中に、「plugins」という名前のフォルダを作成し、「plugins」フォルダの中に、Hira3D読み込みプラグインファイルを置き、実行します。
「.3ds」「.dxf」「.gts」「.obj」「.stl」読み込みプラグイン
メニュー「ファイル／開く」の、ファイルを開くダイアログの、ファイルの種類に、Hira3D読み込みプラグインによってサポートされたファイルの種類が増えていることを確認します。



いろいろな種類のモデルファイルを読み込み動作を確認します。
cube.dxfファイルの読み込み
