04．モデルビューワを作る

01．～03．で作成したクラスを用いてモデルビューワを作成します。
「03．ピックOpenGLビュークラスを作る」 で作成したプログラムに対して、以下の機能を追加したものを作成します。
描画要素（点、線、面）のＯＮ／ＯＦＦ
マウス操作（回転、平行移動、拡大縮小）のON／OFF
ピック要素（点、線、面）のＯＮ／ＯＦＦ

プロジェクトの作成

「メニュー／新規作成／プロジェクト」を選択します。

プロジェクトの種類：MFC
テンプレート：MFC アプリケーション
プロジェクト名：ModelViewer
場所：適当なフォルダを指定
ソリューションのディレクトリの作成：チェックしない
でOKボタンを押します。

以降、「01．ベースOpenGLビュークラスを作る」におけるプロジェクト作成と同じ設定でプロジェクトを作成します。

ビルドし、エラー、警告がないことを確認します。

ベースOpenGLビュークラスファイル、トラックOpenGLビュークラスファイル、ピックOpenGLビュークラスファイルをプロジェクトに追加

「03．ピックOpenGLビュークラスを作る」で作成した
OpenGLBaseView.cpp
OpenGLBaseView.h
OpenGLTrackView.cpp
OpenGLTrackView.h
OpenGLPickView.cpp
OpenGLPickView.h
をModelViewerプロジェクトフォルダにコピーします。

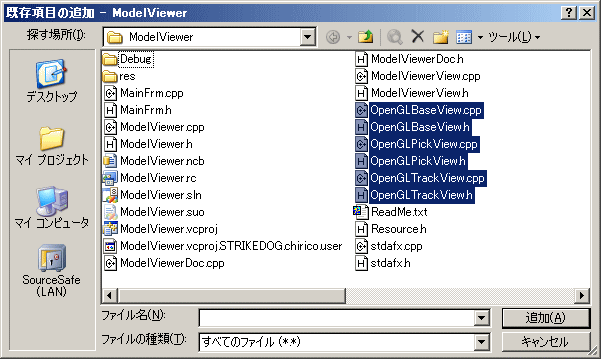

プロジェクトに
OpenGLBaseView.cpp
OpenGLBaseView.h
OpenGLTrackView.cpp
OpenGLTrackView.h
OpenGLPickView.cpp
OpenGLPickView.h
を追加します。


OpenGLPickView.cppの
#include "OpenGLPick.h"
#include "PickOpenDoc.h"
をコメントアウトします。

// OpenGLPickView.cpp : COpenGLPickView クラスの実装 // #include "stdafx.h" //#include "OpenGLPick.h" //#include "OpenGLPickDoc.h" #include "OpenGLPickView.h" #ifdef _DEBUG （・・・以下略・・・）

OpenGLPickView.cppおよびOpenGLPickView.hの
COpenGLPickDocをCDocumentに置換します。（「大文字と小文字を区別する」「単語単位」にチェックを入れます。）

ビルドし、エラー、警告がないことを確認します。

モデルビューワのビュークラスの親クラスの変更

ModelViewerView.h に
#include "OpenGLPickView.h"
を追加します。

// ModelViewerView.h : CModelViewerView クラスのインターフェイス // #pragma once #include "OpenGLPickView.h" class CModelViewerView : public CView （・・・以下略・・・）

ModelViewerView.cpp および ModelViewerView.h の
CView を COpenGLPickView に置換します。（「大文字と小文字を区別する」「単語単位」にチェックを入れます。）

ビルドし、エラー、警告がないことを確認します。

モデルビューワのビュークラスのOnDraw関数の削除

ベースOpenGLビュークラスのOnDraw関数が呼ばれるように、モデルビューワビュークラスのOnDraw関数を削除します。
プロパティウィンドウで、オーバーライドモードで、OnDrawを探し、「<削除> OnDraw」を実行します。

ビルドし、エラー、警告がないことを確認します。

実行し、OpenGLPickプログラムと同じ結果になることを確認します。

メンバ変数、メンバ関数の宣言の追加

ModelViewerView.h のモデルビューワのビュークラス定義の最初にメンバ変数、メンバ関数の宣言を追加します。

class CModelViewerView : public COpenGLPickView { // メンバ変数 private: BOOL m_bSpin; BOOL m_bPan; BOOL m_bZoom; BOOL m_bRenderPoint; BOOL m_bRenderLine; BOOL m_bRenderFace; BOOL m_bPickPoint; BOOL m_bPickLine; BOOL m_bPickFace; // メンバ関数 private: void DoTracking( CPoint point ); void RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ); protected: // シリアル化からのみ作成します。 （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

メンバ変数の初期化

ModelViewerView.cpp のモデルビューワのビュークラスのコンストラクタにメンバ変数の初期化を追加します。

CModelViewerView::CModelViewerView() : m_bSpin(TRUE), m_bPan(TRUE), m_bZoom(TRUE), m_bRenderPoint(TRUE), m_bRenderLine(TRUE), m_bRenderFace(TRUE), m_bPickPoint(TRUE), m_bPickLine(TRUE), m_bPickFace(TRUE) { // TODO: 構築コードをここに追加します。 }

ビルドし、エラー、警告がないことを確認します。

メニューアイテムの追加

メニュー／表示　に以下のメニューアイテムを追加します。

メニュー名		メニューID
マウス操作	－	－
－	回転	ID_VIEW_SPIN
－	平行移動	ID_VIEW_PAN
－	拡大縮小	ID_VIEW_ZOOM
描画	－	－
－	点	ID_VIEW_RENDERPOINT
－	線	ID_VIEW_RENDERLINE
－	面	ID_VIEW_RENDERFACE
ピック	－	－
－	点	ID_VIEW_PICKPOINT
－	線	ID_VIEW_PICKLINE
－	面	ID_VIEW_PICKFACE

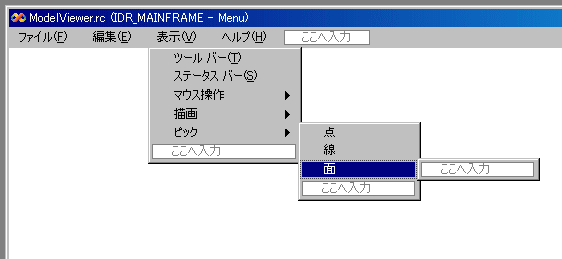

メニューアイテム追加画面例

ビルドし、エラー、警告がないことを確認します。

メニューアイテムの応答関数の追加、編集

追加したメニューアイテムのCOMMANDメッセージ応答関数およびUPDATE_COMMAND_UI応答関数をモデルビューワのビュークラスに追加します。

メニューコマンドID	COMMANDメッセージ 応答関数名	UPDATE_COMMAND_UP 応答関数名
－	－	－
ID_VIEW_SPIN	OnViewSpin	OnUpdateViewSpin
ID_VIEW_PAN	OnViewPan	OnUpdateViewPan
ID_VIEW_ZOOM	OnViewZoom	OnUpdateViewZoom
－	－	－
ID_VIEW_RENDERPOINT	OnViewRenderpoint	OnUpdateViewRenderpoint
ID_VIEW_RENDERLINE	OnViewRenderline	OnUpdateViewRenderline
ID_VIEW_RENDERFACE	OnViewRenderface	OnUpdateViewRenderface
－	－	－
ID_VIEW_PICKPOINT	OnViewPickpoint	OnUpdateViewPickpoint
ID_VIEW_PICKLINE	OnViewPickline	OnUpdateViewPickline
ID_VIEW_PICKFACE	OnViewPickface	OnUpdateViewPickface

追加した応答関数を編集します。

COMMANDメッセージ応答関数およびUPDATE_COMMAND_UPメッセージ応答関数の編集結果

void CModelViewerView::OnViewSpin() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bSpin = !m_bSpin; } void CModelViewerView::OnUpdateViewSpin(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bSpin); } void CModelViewerView::OnViewPan() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bPan = !m_bPan; } void CModelViewerView::OnUpdateViewPan(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bPan); } void CModelViewerView::OnViewZoom() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bZoom = !m_bZoom; } void CModelViewerView::OnUpdateViewZoom(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bZoom); } void CModelViewerView::OnViewRenderpoint() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bRenderPoint = !m_bRenderPoint; Invalidate( FALSE ); } void CModelViewerView::OnUpdateViewRenderpoint(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bRenderPoint); } void CModelViewerView::OnViewRenderline() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bRenderLine = !m_bRenderLine; Invalidate( FALSE ); } void CModelViewerView::OnUpdateViewRenderline(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bRenderLine); } void CModelViewerView::OnViewRenderface() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bRenderFace = !m_bRenderFace; Invalidate( FALSE ); } void CModelViewerView::OnUpdateViewRenderface(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bRenderFace); } void CModelViewerView::OnViewPickpoint() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bPickPoint = !m_bPickPoint; Invalidate( FALSE ); } void CModelViewerView::OnUpdateViewPickpoint(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bPickPoint); } void CModelViewerView::OnViewPickline() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bPickLine = !m_bPickLine; Invalidate( FALSE ); } void CModelViewerView::OnUpdateViewPickline(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bPickLine); } void CModelViewerView::OnViewPickface() { // TODO: ここにコマンド ハンドラ コードを追加します。 m_bPickFace = !m_bPickFace; Invalidate( FALSE ); } void CModelViewerView::OnUpdateViewPickface(CCmdUI *pCmdUI) { // TODO: ここにコマンド更新 UI ハンドラ コードを追加します。 pCmdUI->SetCheck(m_bPickFace); }

ビルドし、エラー、警告がないことを確認します。

DoTracking関数のオーバーライド

モデルビューワのビュークラスにマウス操作のON／OFFに対応したトラッキング処理 DoTracking関数 をオーバーライドします。

ModelViewerView.cpp にDoTracking関数の定義を追加します。

void CModelViewerView::DoTracking( CPoint point ) { if( (TM_SPIN == m_eTrackingMode && !m_bSpin) || (TM_PAN == m_eTrackingMode && !m_bPan) || (TM_ZOOM == m_eTrackingMode && !m_bZoom) ) { // 無効なマウス操作対応処理 return; } // 親クラスの関数の呼び出し COpenGLPickView::DoTracking( point ); }

OpenGLTrackView.h のトラックOpenGLビュークラスのメンバ変数
m_eTrackingMode
をprotected変数とします。
メンバ関数
DoTracking
をprotected関数、さらにvirtual関数とします。

class COpenGLTrackView : public COpenGLBaseView { // メンバ変数 private: CPoint m_ptLast; GLfloat m_f3LastPos[3]; GLfloat m_f3RenderingCenter[3]; // 描画中心 GLfloat m_fRenderingRate; // 拡大率 GLfloat m_objectXform[4][4]; protected: ETRACKINGMODE m_eTrackingMode; // メンバ関数 private: void BeginTracking( CPoint point, ETRACKINGMODE eTrackingMode ); void EndTracking(); void ptov( GLfloat p[2], GLfloat v[3], GLfloat fWidth, GLfloat fHeight ); void DoRotation( const float fAngle, const float fX, const float fY, const float fZ ); bool SetupViewingTransform(); protected: bool SetupViewingFrustum(); virtual void DoTracking( CPoint point ); protected: // シリアル化からのみ作成します。 （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

RenderObjects関数のオーバーロード

モデルビューワのビュークラスに描画要素のON／OFF、ピック要素のON／OFFに対応した要素描画処理 RenderObjects関数 をオーバーライドします。

ModelViewerView.cpp にRenderObjects関数の定義を追加します。

void CModelViewerView::RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ) { unsigned int uiCountPoint = 8; float points[8][3] = { -5, -5, -5, 5, -5, -5, 5, 5, -5, -5, 5, -5, -5, -5, 5, 5, -5, 5, 5, 5, 5, -5, 5, 5 }; unsigned int uiCountTriangle = 12; unsigned int triangles[12][3] = { 0, 1, 3, 1, 2, 3, 1, 5, 2, 5, 6, 2, 5, 4, 6, 4, 7, 6, 4, 0, 7, 0, 3, 7, 3, 2, 7, 2, 6, 7, 4, 5, 0, 5, 1, 0 }; unsigned int uiIndexTriangle; unsigned int uiIndexPoint; unsigned int ui3; switch( eRenderMode ) { case RM_RENDER: case RM_PICK: ::glPushAttrib( GL_ALL_ATTRIB_BITS ); { if( m_bRenderFace && !(RM_PICK==eRenderMode && !m_bPickFace) ) { // 面 ::glPushName( GL_FILL ); ::glColor3f( 0.5, 0.5, 0 ); glPolygonMode(GL_FRONT_AND_BACK, GL_FILL ); for( uiIndexTriangle = 0; uiIndexTriangle < uiCountTriangle; uiIndexTriangle++ ) { ::glPushName( uiIndexTriangle ); ::glBegin(GL_TRIANGLES); glVertex3fv( points[ triangles[uiIndexTriangle][0] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][1] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][2] ] ); ::glEnd(); ::glPopName(); // uiIndexTriangle } ::glPopName(); // GL_FILL // ピック面 if( GL_FILL == m_auiName_pick[1] ) { uiIndexTriangle = m_auiName_pick[2]; ::glPushAttrib( GL_CURRENT_BIT ); ::glColor3f( 1.0, 1.0, 0.0 ); ::glBegin(GL_TRIANGLES); glVertex3fv( points[ triangles[uiIndexTriangle][0] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][1] ] ); glVertex3fv( points[ triangles[uiIndexTriangle][2] ] ); ::glEnd(); ::glPopAttrib(); } } if( m_bRenderLine && !(RM_PICK==eRenderMode && !m_bPickLine) ) { // 線 ::glPushName( GL_LINE ); ::glLineWidth( 2.0 ); ::glColor3f( 0.0, 0.5, 0.5 ); for( uiIndexTriangle = 0; uiIndexTriangle < uiCountTriangle; uiIndexTriangle++ ) { ::glPushName( uiIndexTriangle ); for( ui3 = 0; ui3 < 3; ui3++ ) { ::glPushName( ui3 ); ::glBegin(GL_LINES); unsigned int uiIndexVertex0 = triangles[uiIndexTriangle][ui3]; unsigned int uiIndexVertex1 = triangles[uiIndexTriangle][(ui3+1)%3]; glVertex3fv( points[uiIndexVertex0] ); glVertex3fv( points[uiIndexVertex1] ); ::glEnd(); ::glPopName(); // ::glPushName( ui3 ); } ::glPopName(); // iIndexLine } ::glPopName(); // GL_LINE // ピック線 if( GL_LINE == m_auiName_pick[1] ) { uiIndexTriangle = m_auiName_pick[2]; ui3 = m_auiName_pick[3]; ::glPushAttrib( GL_CURRENT_BIT | GL_LINE_BIT ); ::glLineWidth( 5.0 ); ::glColor3f( 0.0, 1.0, 1.0 ); ::glBegin(GL_LINES); unsigned int uiIndexVertex0 = triangles[uiIndexTriangle][ui3]; unsigned int uiIndexVertex1 = triangles[uiIndexTriangle][(ui3+1)%3]; glVertex3fv( points[uiIndexVertex0] ); glVertex3fv( points[uiIndexVertex1] ); ::glEnd(); ::glPopAttrib(); } } if( m_bRenderPoint && !(RM_PICK==eRenderMode && !m_bPickPoint) ) { // 点 ::glPushName( GL_POINT ); ::glPointSize( 5.0 ); ::glColor3f( 0.5, 0.0, 0.5 ); for( uiIndexPoint = 0; uiIndexPoint < uiCountPoint; uiIndexPoint++ ) { ::glPushName( uiIndexPoint ); ::glBegin(GL_POINTS); glVertex3fv( points[uiIndexPoint] ); ::glEnd(); ::glPopName(); // uiIndexPoint } ::glPopName(); // GL_POINT // ピック点 if( GL_POINT == m_auiName_pick[1] ) { uiIndexPoint = m_auiName_pick[2]; ::glPushAttrib( GL_CURRENT_BIT | GL_POINT_BIT ); ::glPointSize( 10.0 ); ::glColor3f( 1.0, 0.0, 1.0 ); ::glBegin(GL_POINTS); glVertex3fv( points[uiIndexPoint] ); ::glEnd(); ::glPopAttrib(); } } } ::glPopAttrib(); return; case RM_SELECT: { if( NULL == auiName ) { ASSERT( !"CModelViewerView::RenderObjects" ); return; } for( int iIndexName = 0; iIndexName < NAMEARRAYSIZE; iIndexName++ ) { m_auiName_pick[iIndexName] = auiName[iIndexName]; } switch( auiName[1] ) { // ピックオブジェクトに応じた処理 case GL_POINT: case GL_LINE: case GL_FILL: return; default: ASSERT( !"CModelViewerView::RenderObjects" ); return; } } return; default: ASSERT( !"CModelViewerView::RenderObjects" ); return; } }

OpenGLPickView.h のピックOpenGLビュークラスのメンバ変数
m_auiName_pick
をprotected変数とします。
メンバ関数
RenderObjects
をprotected関数、さらにvirtual関数とします。

class COpenGLPickView : public COpenGLTrackView { // メンバ変数 private: protected: unsigned int m_auiName_pick[NAMEARRAYSIZE]; // メンバ関数 private: bool RenderScene(); int DoPicking( int x, int y ); void SelectionBuffer2NameArray( GLuint uiCountHit, GLuint uiSelectionBuffer[], unsigned int uiNameArray_dest[NAMEARRAYSIZE] ); protected: virtual void RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ); protected: // シリアル化からのみ作成します。 （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

実行

メニューから
描画要素（点、線、面）のＯＮ／ＯＦＦ
マウス操作（回転、平行移動、拡大縮小）のON／OFF
ピック要素（点、線、面）のＯＮ／ＯＦＦ
を変更することが可能となっていること、
メニューの変更が画面、操作に反映されていることを確認します。

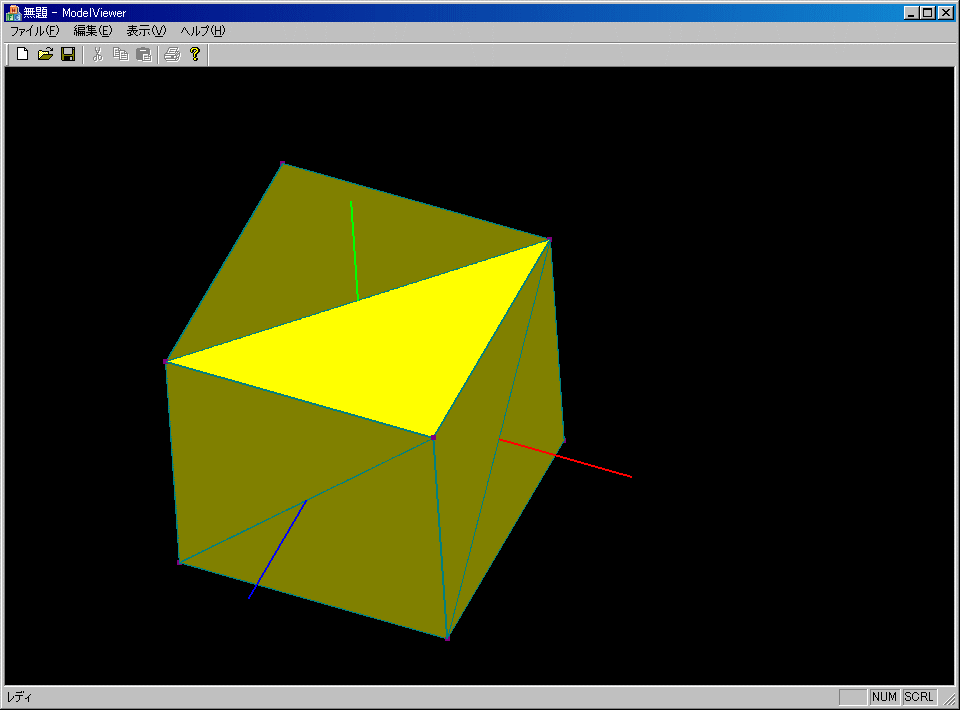

実行結果

ダウンロード

実行形式ファイルダウンロード (ModelViewerOpenGLMFC2005_04_exe.lzh)

ソースファイルダウンロード (ModelViewerOpenGLMFC2005_04_src.lzh)
