11．マテリアルの効果の利用

マテリアルの効果を利用すると、描画されるモデルに質感を与えることができます。
10．で作成したモデルビューワにマテリアルの効果を付加します。

プロジェクトを開く

10．で作成したモデルビューワプロジェクトを開きます。

面に対してマテリアルの効果を有効にする

面に対してマテリアルの効果が有効になるように
ModelViewerView.cpp のCModelViewerView::RenderObjects関数の実装を変更します。

面の描画処理の、
glEnable( GL_COLOR_MATERIAL );
と
glColor3f( 0.5, 0.5, 0 );
をコメントアウトし、
直後に、
float f4Ambient[4] = { 0.25f, 0.20725f, 0.20725f, 1.0f };
::glMaterialfv( GL_FRONT_AND_BACK, GL_AMBIENT, f4Ambient );
float f4Diffuse[4] = { 1.0f, 0.829f, 0.829f, 1.0f };
::glMaterialfv( GL_FRONT_AND_BACK, GL_DIFFUSE, f4Diffuse );
float f4Specular[4] = { 0.296648f, 0.296648f, 0.296648f, 1.0f };
::glMaterialfv( GL_FRONT_AND_BACK, GL_SPECULAR, f4Specular );
float fShininess = 0.088f;
::glMaterialf( GL_FRONT_AND_BACK, GL_SHININESS, fShininess );
を追加します。

void CModelViewerView::RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ) { （・・・省略・・・） if( m_bRenderFace && !(RM_PICK==eRenderMode && !m_bPickFace) ) { // 面 if( RM_RENDER == eRenderMode ) { // 通常描画 if( 0 == m_uiDisplayListIndex_Face ) { m_uiDisplayListIndex_Face = ::glGenLists( 1 ); ::glNewList( m_uiDisplayListIndex_Face, GL_COMPILE ); ::glEnable( GL_LIGHTING ); // 光源の効果を有効にする。 ::glEnable( GL_NORMALIZE ); // OpenGL側で法線ベクトルを単位法線ベクトル化するようにする ::glLightModeli( GL_LIGHT_MODEL_TWO_SIDE, 1 ); // 面の表と裏に光があたるようにする //::glEnable( GL_COLOR_MATERIAL ); // 色設定をマテリアル設定として使用するようにする //::glColor3f( 0.5, 0.5, 0 ); float f4Ambient[4] = { 0.25f, 0.20725f, 0.20725f, 1.0f }; ::glMaterialfv( GL_FRONT_AND_BACK, GL_AMBIENT, f4Ambient ); float f4Diffuse[4] = { 1.0f, 0.829f, 0.829f, 1.0f }; ::glMaterialfv( GL_FRONT_AND_BACK, GL_DIFFUSE, f4Diffuse ); float f4Specular[4] = { 0.296648f, 0.296648f, 0.296648f, 1.0f }; ::glMaterialfv( GL_FRONT_AND_BACK, GL_SPECULAR, f4Specular ); float fShininess = 0.088f; ::glMaterialf( GL_FRONT_AND_BACK, GL_SHININESS, fShininess ); glPolygonMode(GL_FRONT_AND_BACK, GL_FILL ); （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

実行

実行し、sphere.stlファイルを読み込み、真珠のような質感でモデルが描画されているのを確認します。
（「メニュー／表示／描画」で、点、線を非描画にしています。）

sphere.stlファイルの読み込み
（「メニュー／表示／描画」で、点、線を非描画にしています。）

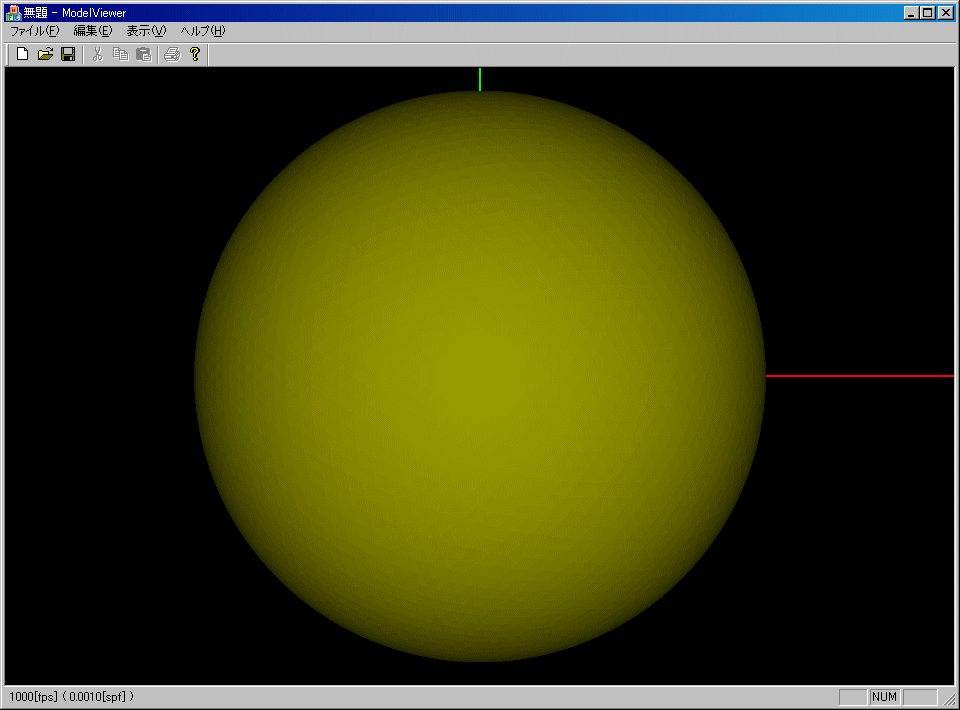

参考）10．で作成したモデルビューワで、sphere.stlを読み込み
（「メニュー／表示／描画」で、点、線を非描画にしています。）
