15．Hira3D読み込みプラグインを利用したモデルファイルの読み込みに対応する

Hira3D読み込みプラグインを利用したモデルファイルの読み込みに対応します。
Hira3D読み込みプラグインを利用したモデルファイルの読み込みに対応すると、読み込みプラグインが存在するモデルファイルフォーマットに関しては、自分でファイル読み込み処理を作る必要がなくなります。
（2006/01/15現在　Hira3DViewerには、「.3ds」「.dxf」「.gts」「.obj」「.stl」読み込みプラグインが添付されています。）

プロジェクトを開く

14．で作成したモデルビューワプロジェクトを開きます。

Hira3DLoadPluginライブラリファイルのプロジェクトへの追加

ModelViewerフォルダの下にHira3DLoadPluginというフォルダを作り、そのフォルダの中にHira3DLoadPluginライブラリソースファイルを置きます。

Hira3DLoadPluginライブラリソースファイル

「メニュー／ファイル／追加／既存のプロジェクト」でHira3DLoadPluginライブラリをプロジェクトへ追加します。

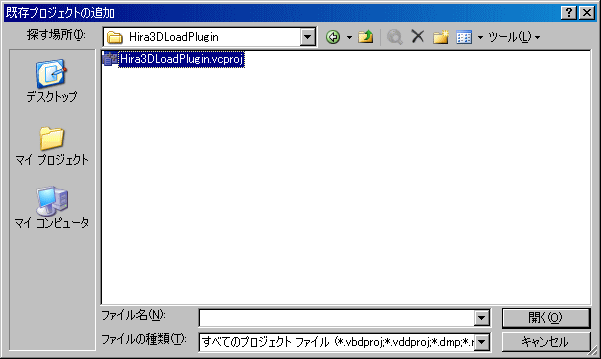

（Hira3DLoadPlugin.vcproj　を選択し、「開く」ボタンを押します。）

PluginObjectライブラリファイルのプロジェクトへの追加

ModelViewerフォルダの下にPluginObjectというフォルダを作り、そのフォルダの中にPluginObjectライブラリファイルを置きます。

PluginObjectライブラリソースファイル

「メニュー／プロジェクト／プロジェクトをワークスペースへ挿入」でPluginObjectライブラリをプロジェクトへ追加します。

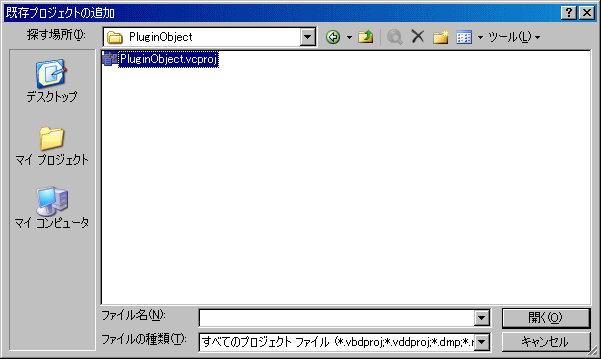

（PluginObject.vcproj　を選択し、「開く」ボタンを押します。）

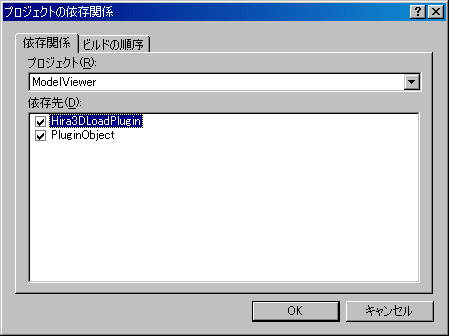

「メニュー／プロジェクト／プロジェクト依存関係」で、追加した２つのプロジェクトがModelViewerプロジェクトに依存するようにします。


ビルドし、エラー、警告がないことを確認します。

Hira3D読み込みプラグイン用のメンバ変数、メンバ関数の宣言の追加

ModelViewerView.h のCModelViewerViewクラスに
Hira3D読み込みプラグイン用のメンバ変数の宣言

std::vector<HIRA3DLOADPLUGIN> m_vLoadPlugin;

と、Hira3DLoadPlugin用のメンバ関数の宣言

void InitPlugins();
void UninitPlugins();
int PluginModel2Model( const PLUGINMODEL* pPluginModel, CModel* pModel );

を追加します。

class CModelViewerView : public COpenGLPickView { // メンバ変数 private: BOOL m_bSpin; BOOL m_bPan; BOOL m_bZoom; BOOL m_bRenderPoint; BOOL m_bRenderLine; BOOL m_bRenderFace; BOOL m_bPickPoint; BOOL m_bPickLine; BOOL m_bPickFace; CModel m_model; unsigned int m_uiDisplayListIndex_Point; unsigned int m_uiDisplayListIndex_Line; unsigned int m_uiDisplayListIndex_Face; std::vector<CHira3DLoadPlugin> m_vLoadPlugin; // メンバ関数 private: void DoTracking( CPoint point ); void RenderObjects( ERENDERMODE eRenderMode, const unsigned int* auiName ); void DeleteDisplayList(); void InitPlugins(); void UninitPlugins(); int PluginModel2Model( const PLUGINMODEL* pPluginModel, CModel* pModel ); （・・・省略・・・）

ModelViewerView.h のファイルのヘッダー部に

#include "Hira3DLoadPlugin\Hira3DLoadPlugin.h"

を追加します。

// ModelViewerView.h : CModelViewerView クラスのインターフェイス // #pragma once #include "OpenGLPickView.h" #include "ModelDataStructure.h" #include "Hira3DLoadPlugin\Hira3DLoadPlugin.h" class CModelViewerView : public COpenGLPickView { （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

メンバ関数の定義の追加

ModelViewerView.cpp に、Hira3D読み込みプラグイン用のメンバ関数
InitPlugins
UninitPlugins
PluginModel2Model
の関数の定義を追加します。

void CModelViewerView::InitPlugins() { TCHAR szModulePathName[MAX_PATH]; ::GetModuleFileName( AfxGetInstanceHandle(), szModulePathName, MAX_PATH ); // DLLでも使えるようにAfxGetInstanceHandle()を使っている。 TCHAR drive[_MAX_DRIVE]; TCHAR dir[_MAX_DIR]; TCHAR fname[_MAX_FNAME]; TCHAR ext[_MAX_EXT]; _tsplitpath_s( szModulePathName, drive, _MAX_DRIVE, dir, _MAX_DIR, fname, _MAX_FNAME, ext, _MAX_EXT ); TCHAR szInitialDir[MAX_PATH]; _tmakepath_s( szInitialDir, MAX_PATH, drive, dir, _T("plugins"), NULL ); TCHAR szSearchPath[MAX_PATH]; _tmakepath_s( szSearchPath, MAX_PATH, NULL, szInitialDir, _T("*"), _T("dll") ); HANDLE hFind; WIN32_FIND_DATA fd; hFind = ::FindFirstFile( szSearchPath, &fd ); if( INVALID_HANDLE_VALUE != hFind ) { do { if( '.' != fd.cFileName[0] && !(FILE_ATTRIBUTE_DIRECTORY & fd.dwFileAttributes) ) { TCHAR szDllPath[MAX_PATH]; _tmakepath_s( szDllPath, MAX_PATH, NULL, szInitialDir, fd.cFileName, NULL ); HINSTANCE hDll = ::LoadLibrary( szDllPath ); if( NULL != hDll ) { CHira3DLoadPlugin loadplugin; if( TRUE == LoadHira3DLoadPlugin( hDll, loadplugin ) ) { m_vLoadPlugin.push_back( loadplugin ); } } } } while( ::FindNextFile( hFind, &fd ) ); ::FindClose( hFind ); } } void CModelViewerView::UninitPlugins() { for( unsigned int ui = 0; ui < m_vLoadPlugin.size(); ui++ ) { ::FreeLibrary( m_vLoadPlugin[ui].hDll ); } } int CModelViewerView::PluginModel2Model( const PLUGINMODEL* pPluginModel, CModel* pModel ) { if( NULL == pPluginModel || NULL == pModel ) { return -1; } // モデルデータがあるかチェック if( 0 == pPluginModel->uiCountVertex ) { return -1; } unsigned int ui, uj; // １：頂点 pModel->vVertex.assign( pPluginModel->uiCountVertex, CVertex() ); float* af3Vertex = (float*)NhGlobalLock( pPluginModel->hf3Vertex ); for( ui = 0; ui < pPluginModel->uiCountVertex; ui++ ) { pModel->vVertex[ui].x = af3Vertex[ui*3+0]; pModel->vVertex[ui].y = af3Vertex[ui*3+1]; pModel->vVertex[ui].z = af3Vertex[ui*3+2]; } NhGlobalUnlock( pPluginModel->hf3Vertex ); // ２：頂点法線 pModel->vVectorVertexNormal.assign( pPluginModel->uiCountVertexNormal, CVector() ); float* af3VertexNormal = (float*)NhGlobalLock( pPluginModel->hf3VertexNormal ); for( ui = 0; ui < pPluginModel->uiCountVertexNormal; ui++ ) { pModel->vVectorVertexNormal[ui].x = af3VertexNormal[ui*3+0]; pModel->vVectorVertexNormal[ui].y = af3VertexNormal[ui*3+1]; pModel->vVectorVertexNormal[ui].z = af3VertexNormal[ui*3+2]; } NhGlobalUnlock( pPluginModel->hf3VertexNormal ); // ４：三角形 pModel->vIndexedTriangle.assign( pPluginModel->uiCountTriangle, CIndexedTriangle() ); PLUGININDEXEDTRIANGLE* aIndexedTriangle = (PLUGININDEXEDTRIANGLE*)NhGlobalLock( pPluginModel->hIndexedTriangle ); for( ui = 0; ui < pPluginModel->uiCountTriangle; ui++ ) { memcpy( pModel->vIndexedTriangle[ui].ui3IndexVertex, aIndexedTriangle[ui].ui3IndexVertex, 3 * sizeof(unsigned int) ); memcpy( pModel->vIndexedTriangle[ui].ui3IndexVertexNormal, aIndexedTriangle[ui].ui3IndexVertexNormal, 3 * sizeof(unsigned int) ); } NhGlobalUnlock( pPluginModel->hIndexedTriangle ); // ５：グループ pModel->vpGroup.assign( pPluginModel->uiCountGroup, NULL ); PLUGINGROUP* aGroup = (PLUGINGROUP*)NhGlobalLock( pPluginModel->hGroup ); for( ui = 0; ui < pPluginModel->uiCountGroup; ui++ ) { pModel->vpGroup[ui] = new CGroup; // 名前 char* pszName = (char*)NhGlobalLock( aGroup[ui].hszName ); pModel->vpGroup[ui]->strName = pszName ? pszName : " "; NhGlobalUnlock( aGroup[ui].hszName ); // 三角形 pModel->vpGroup[ui]->vuiIndexIndexedTriangle.assign( aGroup[ui].uiCountTriangle, -1 ); unsigned int* auiIndexIndexedTriangle = (unsigned int*)NhGlobalLock( aGroup[ui].huiIndexIndexedTriangle ); for( uj = 0; uj < aGroup[ui].uiCountTriangle; uj++ ) { pModel->vpGroup[ui]->vuiIndexIndexedTriangle[uj] = auiIndexIndexedTriangle[uj]; } NhGlobalUnlock( aGroup[ui].huiIndexIndexedTriangle ); // マテリアル memcpy( pModel->vpGroup[ui]->material.f4Ambient, aGroup[ui].material.f4Ambient, 4 * sizeof(float) ); memcpy( pModel->vpGroup[ui]->material.f4Diffuse, aGroup[ui].material.f4Diffuse, 4 * sizeof(float) ); memcpy( pModel->vpGroup[ui]->material.f4Specular, aGroup[ui].material.f4Specular, 4 * sizeof(float) ); pModel->vpGroup[ui]->material.fShininess = aGroup[ui].material.fShininess; } NhGlobalUnlock( pPluginModel->hGroup ); // ３：面法線 pModel->vVectorFacetNormal.assign( pModel->vIndexedTriangle.size(), CVector() ); for( ui = 0; ui < pModel->vIndexedTriangle.size(); ui++ ) { CVertex* pVertex0 = &pModel->vVertex[ pModel->vIndexedTriangle[ui].ui3IndexVertex[0] ]; CVertex* pVertex1 = &pModel->vVertex[ pModel->vIndexedTriangle[ui].ui3IndexVertex[1] ]; CVertex* pVertex2 = &pModel->vVertex[ pModel->vIndexedTriangle[ui].ui3IndexVertex[2] ]; float f3Vector01[3] = { pVertex1->x - pVertex0->x, pVertex1->y - pVertex0->y, pVertex1->z - pVertex0->z, }; float f3Vector12[3] = { pVertex2->x - pVertex1->x, pVertex2->y - pVertex1->y, pVertex2->z - pVertex1->z, }; float f3NormalVector[3] = { f3Vector01[1] * f3Vector12[2] - f3Vector01[2] * f3Vector12[1], f3Vector01[2] * f3Vector12[0] - f3Vector01[0] * f3Vector12[2], f3Vector01[0] * f3Vector12[1] - f3Vector01[1] * f3Vector12[0] }; float fLength = sqrt( f3NormalVector[0] * f3NormalVector[0] + f3NormalVector[1] * f3NormalVector[1] + f3NormalVector[2] * f3NormalVector[2] ); if( 0 == fLength ) { f3NormalVector[0] = 0.0; f3NormalVector[1] = 0.0; f3NormalVector[2] = 1.0; } else { f3NormalVector[0] /= fLength; f3NormalVector[1] /= fLength; f3NormalVector[2] /= fLength; } pModel->vVectorFacetNormal[ui] = CVector( f3NormalVector[0], f3NormalVector[1], f3NormalVector[2] ); pModel->vIndexedTriangle[ui].uiIndexFacetNormal = ui; } return 1; }

ModelViewerView.cpp のファイルのヘッダー部に

#include "PluginObject\PluginObjectUtility.h"
#include <math.h> // sqrt()

および

#define NhGlobalAlloc(a,b) (b ? GlobalAlloc(a,b) : 0)
#define NhGlobalFree(a) if( a ){ GlobalFree(a); a = 0; }
#define NhGlobalLock(a) (a ? GlobalLock(a) : 0)
#define NhGlobalUnlock(a) if( a ){ GlobalUnlock(a); }
#define NhGlobalSize(a) (a ? GlobalSize(a) : 0)
#define NhGlobalFlags(a) (a ? GlobalFlags(a) : 0)

を追加します。

// ModelViewerView.cpp : CModelViewerView クラスの実装 // #include "stdafx.h" #include "ModelViewer.h" #include "ModelViewerDoc.h" #include "ModelViewerView.h" #include "LoadStlFile.h" #include "LoadObjFile.h" #include "PluginObject\PluginObjectUtility.h" #include <math.h> // sqrt() #define NhGlobalAlloc(a,b) (b ? GlobalAlloc(a,b) : 0) #define NhGlobalFree(a) if( a ){ GlobalFree(a); a = 0; } #define NhGlobalLock(a) (a ? GlobalLock(a) : 0) #define NhGlobalUnlock(a) if( a ){ GlobalUnlock(a); } #define NhGlobalSize(a) (a ? GlobalSize(a) : 0) #define NhGlobalFlags(a) (a ? GlobalFlags(a) : 0) （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

OnCreateメッセージハンドラとOnDestroyメッセージハンドラの追加、編集

以下のメッセージハンドラをCModelViewerViewクラスに追加します。

ウィンドウメッセージ名	メッセージハンドラ名
WM_CREATE	OnCreate
WM_DESTROY	OnDestroy

OnCreateメッセージハンドラにInitPlugins関数呼び出しを追加し、
OnDestroyメッセージハンドラにUninitPlugins関数呼び出しを追加します。

int CModelViewerView::OnCreate(LPCREATESTRUCT lpCreateStruct) { if (COpenGLPickView::OnCreate(lpCreateStruct) == -1) return -1; // TODO: ここに特定な作成コードを追加してください。 InitPlugins(); return 0; } void CModelViewerView::OnDestroy() { COpenGLPickView::OnDestroy(); // TODO: ここにメッセージ ハンドラ コードを追加します。 UninitPlugins(); }

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の応答関数の変更

メニュー「ファイル／開く」の応答関数をHira3D読み込みプラグインを用いてファイル読み込みを行うように変更します。

ModelViewerView.cpp のCModelViewerView::OnFileOpen関数の内容を以下のようにします。

void CModelViewerView::OnFileOpen() { // TODO: ここにコマンド ハンドラ コードを追加します。 CFileDialog dlg( TRUE ); unsigned int uiIndexPlugin; CString strFilter; { strFilter += "すべてのファイル (*.*)|*.*|"; CString strNcFileFilter; strNcFileFilter = "*.nc;*.ncd"; // すべてのサポートファイル strFilter += "サポートされたファイル|"; for( uiIndexPlugin = 0; uiIndexPlugin < m_vLoadPlugin.size(); uiIndexPlugin++ ) { if( !m_vLoadPlugin[uiIndexPlugin].strFilter.IsEmpty() && !m_vLoadPlugin[uiIndexPlugin].strFilterPattern.IsEmpty() ) { strFilter += m_vLoadPlugin[uiIndexPlugin].strFilterPattern + _T(";"); } } strFilter += "|"; // プラグインファイル for( uiIndexPlugin = 0; uiIndexPlugin < m_vLoadPlugin.size(); uiIndexPlugin++ ) { if( !m_vLoadPlugin[uiIndexPlugin].strFilter.IsEmpty() && !m_vLoadPlugin[uiIndexPlugin].strFilterPattern.IsEmpty() ) { strFilter += m_vLoadPlugin[uiIndexPlugin].strFilter + _T("|") + m_vLoadPlugin[uiIndexPlugin].strFilterPattern + _T("|"); } } LPTSTR pch = strFilter.GetBuffer(0); while( NULL != ( pch = _tcschr( pch, '|' ) ) ) { *pch++ = '\0'; } } dlg.m_ofn.lpstrFilter = strFilter; dlg.m_ofn.nFilterIndex = 2; dlg.m_ofn.Flags |= OFN_FILEMUSTEXIST | OFN_HIDEREADONLY; INT_PTR iResponse = dlg.DoModal(); if( iResponse == IDOK ) { char* pszFileName; #ifdef UNICODE size_t length = wcslen( dlg.GetPathName().GetBuffer() ) + 1; pszFileName = (LPSTR)malloc( length * sizeof(WCHAR) ); WideCharToMultiByte( CP_ACP, // CODE PAGE: ANSI code page 0, dlg.GetPathName().GetBuffer(), -1, pszFileName, (int)length * sizeof(WCHAR), NULL, NULL); #else pszFileName = _strdup( dlg.GetPathName().GetBuffer() ); #endif for( uiIndexPlugin = 0; uiIndexPlugin < m_vLoadPlugin.size(); uiIndexPlugin++ ) { if( !m_vLoadPlugin[uiIndexPlugin].IsSupported( pszFileName ) ) { continue; } PLUGINMODEL pluginmodel; int iResult = m_vLoadPlugin[uiIndexPlugin].LoadModel( pszFileName, NULL, &pluginmodel ); if( 0 == iResult ) { ClearPluginModel( &pluginmodel ); free( pszFileName ); return; } if( 1 != iResult ) { ClearPluginModel( &pluginmodel ); free( pszFileName ); AfxMessageBox( _T("ファイル読み込み失敗") ); return; } CModel model; PluginModel2Model( &pluginmodel, &model ); ClearPluginModel( &pluginmodel ); memset( m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); m_model = model; DeleteDisplayList(); free( pszFileName ); Invalidate(); return; } free( pszFileName ); AfxMessageBox( _T("未対応の拡張子のファイルです。") ); } }

ビルドし、エラー、警告がないことを確認します。

実行

実行ファイルのあるフォルダの中に、「plugins」という名前のフォルダを作成し、「plugins」フォルダの中に、Hira3D読み込みプラグインファイルを置き、実行します。
「.3ds」「.dxf」「.gts」「.obj」「.stl」読み込みプラグイン

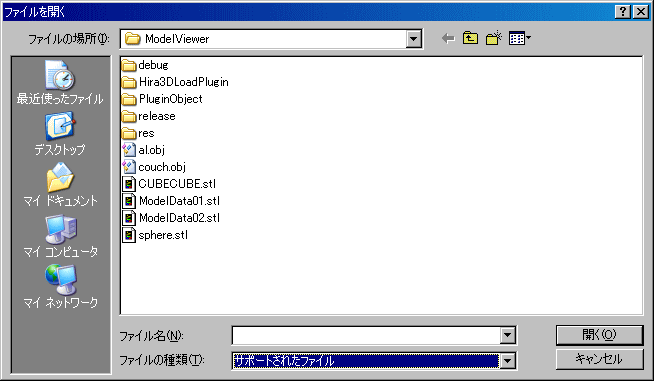

メニュー「ファイル／開く」の、ファイルを開くダイアログの、ファイルの種類に、Hira3D読み込みプラグインによってサポートされたファイルの種類が増えていることを確認します。



いろいろな種類のモデルファイルを読み込み動作を確認します。

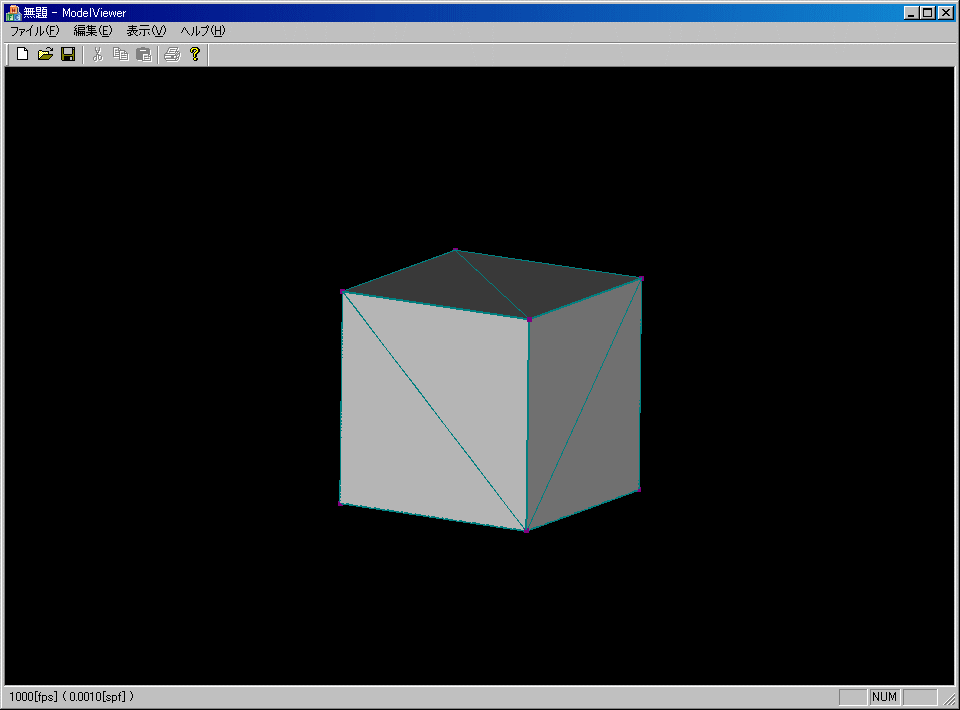

cube.dxfファイルの読み込み

ダウンロード

実行形式ファイルダウンロード (ModelViewerOpenGLMFC2005_15_exe.lzh)

ソースファイルダウンロード (ModelViewerOpenGLMFC2005_15_src.lzh)
