06．モデルデータファイル読み込みを作る

05．で作成したモデルビューアは、表示するモデルデータをアプリケーション内で定義していました。
モデルデータファイル読み込み処理を作成し、05．で作成したモデルビューアを、ファイルからモデルデータを読み込んで描画するようにします。（アスキー形式STLファイル読み込み処理を作成します。）

解説

Android APIには、標準では、ファイル選択に関する関数、クラスは用意されていないので、自作します。
ファイル選択アクティビティ （ Activity + ListView + 拡張子フィルタ ) のページのファイルを流用します。

アスキー形式STLファイル読み込み処理を作成します。

ファイル選択アクティビティを呼び出す項目を、オプションメニュー項目として追加します。

実装

プロジェクトを開く

05．で作成したモデルビューアプロジェクトを開きます。

STLファイル読み込みクラスの作成

STLファイルの読み込み処理を担うクラスを作成します。

「Project」ペインの「app > java > ドメイン.modelviewertutorial」を右クリックします。
右クリックメニュー「New > Java Class」を選択します。

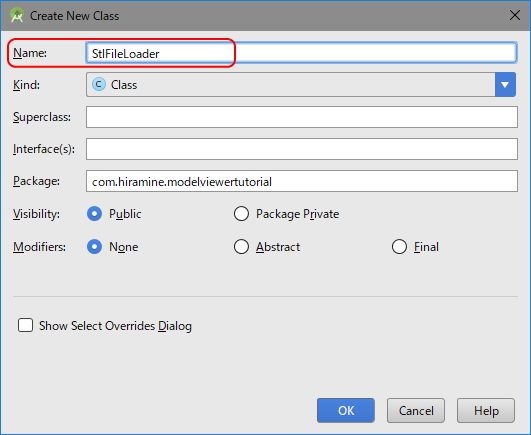

Nameに、「StlFileLoader」、
を入力し、「OK」ボタンを押します。

StlFileLoaderクラスの中身を以下のようにします。

public class StlFileLoader { public static Model load( String strPath ) { File file = new File( strPath ); if( 0 == file.length() ) { return null; } // ファーストパース（要素数カウント） int[] aiCountTriangle = new int[1]; if( !parse_first( strPath, aiCountTriangle ) ) { return null; } // 領域確保 if( 0 == aiCountTriangle[0] ) { return null; } float[] af3Vertex = new float[aiCountTriangle[0] * 3 * 3]; // セカンドパース（値詰め） if( !parse_second( strPath, af3Vertex ) ) { return null; } return new Model( af3Vertex ); } private static boolean parse_first( String strPath, int[] aiCountTriangle ) { // インプットのチェック if( null == aiCountTriangle ) { return false; } // アウトプットの初期化 aiCountTriangle[0] = 0; try { BufferedReader br = new BufferedReader( new FileReader( strPath ) ); int iIndexTriangle = 0; while( true ) { String strReadString = br.readLine(); if( null == strReadString ) { break; } StringTokenizer stReadString = new StringTokenizer( strReadString, ", \t\r\n" ); if( !stReadString.hasMoreTokens() ) { continue; } String token = stReadString.nextToken(); if( token.equalsIgnoreCase( "endfacet" ) ) { ++iIndexTriangle; continue; } } br.close(); aiCountTriangle[0] = iIndexTriangle; return true; } catch( Exception e ) { Log.e( "StlFileLoader", "parse_first error : " + e ); return false; } } private static boolean parse_second( String strPath, float[] af3Vertex ) { // インプットのチェック if( null == af3Vertex ) { return false; } int iIndexTriangle = 0; int iIndex3 = 0; try { BufferedReader br = new BufferedReader( new FileReader( strPath ) ); while( true ) { String strReadString = br.readLine(); if( null == strReadString ) { break; } StringTokenizer stReadString = new StringTokenizer( strReadString, ", \t\r\n" ); if( !stReadString.hasMoreTokens() ) { continue; } String token = stReadString.nextToken(); if( token.equalsIgnoreCase( "vertex" ) ) { if( 3 <= iIndex3 ) { continue; } af3Vertex[iIndexTriangle * 9 + iIndex3 * 3 + 0] = Float.valueOf( stReadString.nextToken() ); af3Vertex[iIndexTriangle * 9 + iIndex3 * 3 + 1] = Float.valueOf( stReadString.nextToken() ); af3Vertex[iIndexTriangle * 9 + iIndex3 * 3 + 2] = Float.valueOf( stReadString.nextToken() ); ++iIndex3; continue; } else if( token.equalsIgnoreCase( "facet" ) ) { // 面法線ベクトル iIndex3 = 0; continue; } else if( token.equalsIgnoreCase( "endfacet" ) ) { ++iIndexTriangle; continue; } else if( token.equalsIgnoreCase( "solid" ) ) { // ソリッド名 continue; } } br.close(); return true; } catch( Exception e ) { Log.e( "StlFileLoader", "parse_second error : " + e ); return false; } } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。

モデルビューアビュークラスにモデルファイル読み込み関数の追加

モデルビューアビュークラスにモデルファイル読み込み関数を追加します。
処理内容は、
・StlFileLoaderクラスのload関数の呼び出し
・StlFileLoaderクラスのload関数の結果のモデルデータを、RendererオブジェクトのsetModel関数で、セット。
・再描画要求の呼び出し

public class ModelViewerView extends GLSurfaceView implements GestureDetector.OnGestureListener { （・・・省略・・・） public void loadModelFile( String strPath ) { Model model = StlFileLoader.load( strPath ); if( null == model ) { Toast.makeText( getContext(), "Failed to load file : " + strPath, Toast.LENGTH_SHORT ).show(); return; } m_renderer.setModel( model ); requestRender(); // 再描画 } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。

ファイル選択アクティビティ関連ファイルの追加

Android APIには、標準では、ファイル選択に関する関数、クラスは用意されていないので、自作します。
ファイル選択アクティビティ （ Activity + ListView + 拡張子フィルタ ) のページのファイルを流用します。
ファイル選択アクティビティ （ Activity + ListView + 拡張子フィルタ ) のページのテストプロジェクト (FileSelectionActivityExtFilterTest.zip)の中の

• FileSelectionActivity.java

を下記手続きでプロジェクトに配置します。

1. FileSelectionActivityExtFilterTest.zip をダウンロードし、適当なフォルダに解凍します。
2. 「FileSelectionActivityExtFilterTest-master\app\src\main\java\com\hiramine\fileselectionactivityextfiltertest」フォルダ内にある、「FileSelectionActivity.java」ファイルを、コピーします。
3. Windowsのエクスプローラを用いて、ModelViewerTutorialプロジェクトのフォルダに移動します。
4. プロジェクトのフォルダの下の「app\src\main\java\ドメイン\modelviewertutorial」フォルダに移動します。
5. 「FileSelectionActivity.java」ファイルを、ペーストします。
6. （AndroidStudioの「Project」ペインの「app > java > ドメイン.modelviewertutorial」に「FileSelectionActivity」ファイルが追加されます。）
7. 「FileSelectionActivity.java」ファイルの、package宣言を「ドメイン.modelviewertutorial」に変更します。

文字列リソースの追加

ファイルオープンに関するメニュー項目用の文字列定義を文字列リソースの末尾に追加します。

「Project」ペインの「app > res > values > strings.xml」を開きます。

strings.xml の内容を、以下のようにします。

<resources> <string name="app_name">ModelViewerTutorial</string> <!-- MainActivity メニュー用 --> （・・・省略・・・） <string name="file_open">File Open...</string> </resources>

メインアクティビティのメニューリソースの追加

ファイルオープンに関するメニュー項目をメニューリソースの末尾に追加します。

「Project」ペインの「app > res > menu > activity_main.xml」を開きます。

activity_main.xml の内容を以下のようにします。

<?xml version="1.0" encoding="utf-8"?> <menu xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto"> （・・・省略・・・） <item android:id="@+id/menuitem_file_open" android:title="@string/file_open"/> </menu>

メインアクティビティのオプションメニューにファイルオープンに関する項目の追加

ファイルオープンに関するメニュー項目を選択したときの処理を追加します。

メニューのファイルオープンを選択したときの処理として、インテントを介してファイル選択アクティビティを起動する処理を記述します。

ファイル選択アクティビティを起動する処理のための定数、初期フォルダに関するメンバー変数も追加します。

public class MainActivity extends AppCompatActivity { // 定数 private static final int REQUEST_FILESELECT = 0; // メンバー変数 private ModelViewerView m_modelviewerview; private String m_strInitialDir = Environment.getExternalStorageDirectory().getPath(); // 初期フォルダ （・・・省略・・・） } // オプションメニュー選択時 @Override public boolean onOptionsItemSelected( MenuItem item ) { switch( item.getItemId() ) { （・・・省略・・・） case R.id.menuitem_file_open: // ファイル選択アクティビティ Intent intent = new Intent( this, FileSelectionActivity.class ); intent.putExtra( FileSelectionActivity.EXTRA_INITIAL_DIR, m_strInitialDir ); intent.putExtra( FileSelectionActivity.EXTRA_EXT, "stl" ); startActivityForResult( intent, REQUEST_FILESELECT ); return true; } return true; } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。

メインアクティビティクラスにファイル選択アクティビティの結果に関する処理の追加

メインアクティビティクラスにファイル選択アクティビティの結果に関する処理の追加します。

処理として、選択したファイル名を引数として、モデルビューアビューのloadModelFile関数を呼び出す処理を記述します。

public class MainActivity extends AppCompatActivity { （・・・省略・・・） // アクティビティ呼び出し結果の取得 @Override protected void onActivityResult( int requestCode, int resultCode, Intent intent ) { if( REQUEST_FILESELECT == requestCode && RESULT_OK == resultCode ) { Bundle extras = intent.getExtras(); if( null != extras ) { File file = (File)extras.getSerializable( FileSelectionActivity.EXTRA_FILE ); m_modelviewerview.loadModelFile( file.getPath() ); m_strInitialDir = file.getParent(); } } } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。

モデルビューアビュークラスのモデル作成処理の削除

3. で作成した、モデルビューアクラスのモデルの作成および登録の処理は不要なのでコメントアウトします。

public class ModelViewerView extends GLSurfaceView implements GestureDetector.OnGestureListener { （・・・省略・・・） // コンストラクタ public ModelViewerView( Context context, AttributeSet attrs ) { （・・・省略・・・） // モデルの作成および登録 //m_renderer.setModel( makeModel() ); （・・・省略・・・） } （・・・省略・・・） // モデルの作成 /*private Model makeModel() { （・・・省略・・・） }*/ （・・・省略・・・） }

AndroidManifest.xml へのファイル選択アクティビティの追加

「FileSelectionActivity」を使用するためには、マニフェストファイルに、「FileSelectionActivity」に関する記述を追加する必要があります。

「Project」ペインの「app > manifests > AndroidManifest.xml」を開きます。

以下のパーミッション宣言を追加します。

<activity android:name=".FileSelectionActivity"> </activity>

「AndroidManifest.xml」全体としては、以下のようになります。

<?xml version="1.0" encoding="utf-8"?> <manifest xmlns:android="http://schemas.android.com/apk/res/android" package="com.hiramine.modelviewertutorial"> <application android:allowBackup="true" android:icon="@mipmap/ic_launcher" android:label="@string/app_name" android:roundIcon="@mipmap/ic_launcher_round" android:supportsRtl="true" android:theme="@style/AppTheme"> <activity android:name=".MainActivity" android:configChanges="orientation|screenSize"> <intent-filter> <action android:name="android.intent.action.MAIN"/> <category android:name="android.intent.category.LAUNCHER"/> </intent-filter> </activity> <activity android:name=".FileSelectionActivity"> </activity> </application> </manifest>

ファイルのリストを取得するためのパーミッションの宣言

ファイルのリストを取得するためには、「READ_EXTERNAL_STORAGE」パーミッションが必要です。
マニフェストファイルに、「READ_EXTERNAL_STORAGE」パーミッションの宣言を追加します。

「Project」ペインの「app > manifests > AndroidManifest.xml」を開きます。

以下のパーミッション宣言を追加します。

<!-- ファイルのリストを取得するためのパーミッションの宣言 --> <uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE"/>

「AndroidManifest.xml」全体としては、以下のようにします。

<?xml version="1.0" encoding="utf-8"?> <manifest xmlns:android="http://schemas.android.com/apk/res/android" package="com.hiramine.modelviewertutorial"> <!-- ファイルのリストを取得するためのパーミッションの宣言 --> <uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE"/> <application android:allowBackup="true" android:icon="@mipmap/ic_launcher" android:label="@string/app_name" android:roundIcon="@mipmap/ic_launcher_round" android:supportsRtl="true" android:theme="@style/AppTheme"> <activity android:name=".MainActivity" android:configChanges="orientation|screenSize"> <intent-filter> <action android:name="android.intent.action.MAIN"/> <category android:name="android.intent.category.LAUNCHER"/> </intent-filter> </activity> <activity android:name=".FileSelectionActivity"> </activity> </application> </manifest>

実行時のパーミッションリクエスト

ファイルのリストを取得するためには、「READ_EXTERNAL_STORAGE」パーミッションが必要です。
実行時に、「READ_EXTERNAL_STORAGE」パーミッションが付与されているかをチェックし、付与されていない場合にはパーミッションをリクエストします。

・定数宣言部に、「外部ストレージ読み込みパーミッション要求時の識別コード」定数を追加します。
・メインアクティビティクラスの、onResume関数に、requestReadExternalStoragePermission関数の呼び出し処理を追加します。
・メインアクティビティクラスの末尾に、requestReadExternalStoragePermission関数、onRequestPermissionsResult関数を追加します。

public class MainActivity extends AppCompatActivity { // 定数 private static final int REQUEST_FILESELECT = 0; private static final int REQUEST_PERMISSION_READ_EXTERNAL_STORAGE = 1; // 外部ストレージ読み込みパーミッション要求時の識別コード // メンバー変数 （・・・省略・・・） // 初回表示時、および、ポーズからの復帰時 @Override protected void onResume() { super.onResume(); m_modelviewerview.onResume(); // 外部ストレージ読み込みパーミッション要求 requestReadExternalStoragePermission(); } （・・・省略・・・） // 外部ストレージ読み込みパーミッション要求 private void requestReadExternalStoragePermission() { if( PackageManager.PERMISSION_GRANTED == ContextCompat.checkSelfPermission( this, Manifest.permission.READ_EXTERNAL_STORAGE ) ) { // パーミッションは付与されている return; } // パーミッションは付与されていない。 // パーミッションリクエスト ActivityCompat.requestPermissions( this, new String[]{ Manifest.permission.READ_EXTERNAL_STORAGE }, REQUEST_PERMISSION_READ_EXTERNAL_STORAGE ); } // パーミッション要求ダイアログの操作結果 @Override public void onRequestPermissionsResult( int requestCode, String[] permissions, int[] grantResults ) { switch( requestCode ) { case REQUEST_PERMISSION_READ_EXTERNAL_STORAGE: if( grantResults.length == 0 || grantResults[0] != PackageManager.PERMISSION_GRANTED ) { // 許可されなかった場合 Toast.makeText( this, "Permission denied.", Toast.LENGTH_SHORT ).show(); finish(); // アプリ終了宣言 return; } break; default: break; } } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。
リビルドし、エラー、警告がないことを確認します。

実行

STLファイルの準備

Android端末にて、「ModelData01.stl」「ModelData02.stl」をダウンロードしておきます。

Android端末にて、動作確認。

実行し、アスキー形式STLファイルからモデルデータを読み込んで描画できるようになっていることを確認します。

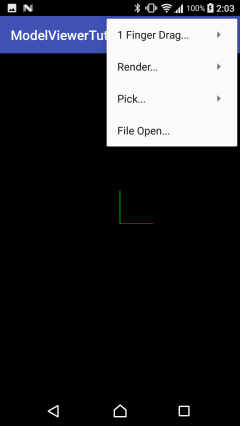

オプションメニューの表示

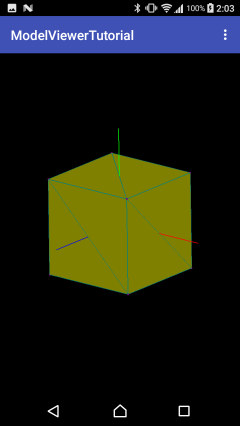

ModelData01.stlファイルの読み込み

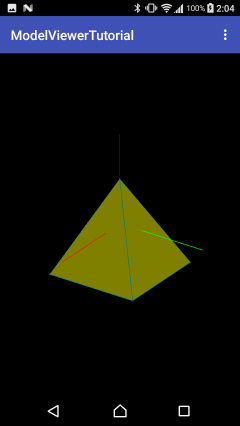

ModelData02.stlファイルの読み込み

ダウンロード

サンプルプロジェクト
（github.com上のダウンロードページ）

サンプルモデル（ModelData01.stl）

サンプルモデル（ModelData02.stl）
