10. マテリアルの効果の利用

マテリアルの効果を利用すると、描画されるモデルに質感を与えることができます。
09．で作成したモデルビューアにマテリアルの効果を付加します。

解説

09. で作成したモデルビューアは、色設定をマテリアル設定として使用して光源の効果を利用した描画をおこなっていました。

色設定をマテリアル設定として使用した描画では、質感の表現力は十分ではありません。
マテリアル設定を使用した描画をおこないます。

実装

プロジェクトを開く

09．で作成したモデルビューアプロジェクトを開きます。

面に対してマテリアルの効果を有効にする

面に対してマテリアルの効果が有効になるように
モデルビューアレンダラクラスのモデルレンダラ関数の実装を変更します。

面の描画処理の、

gl.glEnable( GL10.GL_COLOR_MATERIAL );
gl.glColor4f( 0.5f, 0.5f, 0.0f, 1.0f );

をコメントアウトし、
直後に、

float f4Ambient[4] = { 0.25f, 0.20725f, 0.20725f, 1.0f };
::glMaterialfv( GL_FRONT_AND_BACK, GL_AMBIENT, f4Ambient );
float f4Diffuse[4] = { 1.0f, 0.829f, 0.829f, 1.0f };
::glMaterialfv( GL_FRONT_AND_BACK, GL_DIFFUSE, f4Diffuse );
float f4Specular[4] = { 0.296648f, 0.296648f, 0.296648f, 1.0f };
::glMaterialfv( GL_FRONT_AND_BACK, GL_SPECULAR, f4Specular );
float fShininess = 0.088f;
::glMaterialf( GL_FRONT_AND_BACK, GL_SHININESS, fShininess );

を追加します。

モデルビューアレンダラクラスに、マテリアル設定のメンバー変数を追加し、コンストラクタにマテリアル設定の構築処理を追加します。

public class ModelViewerRenderer extends OpenGLLightRenderer { （・・・省略・・・） // メンバー変数 （・・・省略・・・） private FloatBuffer m_fbAmbient; private FloatBuffer m_fbDiffuse; private FloatBuffer m_fbSpecular; private float m_fShininess; // コンストラクタ public ModelViewerRenderer() { （・・・省略・・・） // マテリアル設定 float[] f4Ambient = { 0.25f, 0.20725f, 0.20725f, 1.0f }; m_fbAmbient = OpenGLBaseRenderer.makeFloatBuffer( f4Ambient ); float[] f4Diffuse = { 1.0f, 0.829f, 0.829f, 1.0f }; m_fbDiffuse = OpenGLBaseRenderer.makeFloatBuffer( f4Diffuse ); float[] f4Specular = { 0.296648f, 0.296648f, 0.296648f, 1.0f }; m_fbSpecular = OpenGLBaseRenderer.makeFloatBuffer( f4Specular ); m_fShininess = 0.088f; } （・・・省略・・・） @Override protected void renderModel( GL10 gl ) { （・・・省略・・・） // 面の描画 if( m_bRenderFace && null != model.getTriangleVertexIndexBuffer() ) { if( ERenderMode.RM_PICK_ELEMENTID == eRenderMode ) { （・・・省略・・・） } else if( ERenderMode.RM_PICK_ELEMENTTYPE == eRenderMode ) { （・・・省略・・・） } else { （・・・省略・・・） gl.glEnable( GL10.GL_LIGHTING ); // 光源の効果を有効にする。 gl.glEnable( GL10.GL_NORMALIZE ); // OpenGL側で法線ベクトルを単位法線ベクトル化するようにする gl.glLightModelx( GL10.GL_LIGHT_MODEL_TWO_SIDE, 1 );// 面の表と裏に光があたるようにする //gl.glEnable( GL10.GL_COLOR_MATERIAL );// 色設定をマテリアル設定として使用するようにする //gl.glColor4f( 0.5f, 0.5f, 0.0f, 1.0f ); gl.glMaterialfv( GL10.GL_FRONT_AND_BACK, GL10.GL_AMBIENT, m_fbAmbient ); gl.glMaterialfv( GL10.GL_FRONT_AND_BACK, GL10.GL_DIFFUSE, m_fbDiffuse ); gl.glMaterialfv( GL10.GL_FRONT_AND_BACK, GL10.GL_SPECULAR, m_fbSpecular ); gl.glMaterialf( GL10.GL_FRONT_AND_BACK, GL10.GL_SHININESS, m_fShininess ); } （・・・省略・・・）

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。
リビルドし、エラー、警告がないことを確認します。

実行

Android端末にて、動作確認。

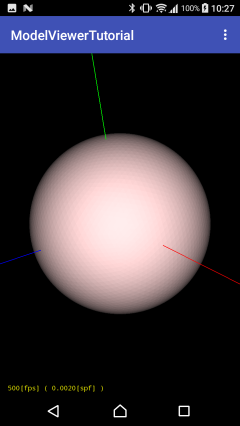

実行し、sphere.stlファイルを読み込み、真珠のような質感でモデルが描画されます。
（点、線を非描画設定）

ダウンロード

サンプルプロジェクト
（github.com上のダウンロードページ）

サンプルモデル（sphere.stl）
