12．「面はすべて同一のマテリアル設定」ではないモデルファイルの読み込みに対応する

「面はすべて同一のマテリアル設定」ではないモデルファイルの読み込みに対応します。
11．のファイル読み込み処理は、アスキー形式STLファイル読み込み処理でしたが、新たに、OBJファイル読み込み処理を追加し、読み込むファイルの拡張子により、アスキー形式STLファイル読み込み処理とOBJファイル読み込み処理のどちらかが呼び出されるように変更します。
※STLファイルは、「面はすべて同一のマテリアル設定」であるモデルしか表現できませんが、OBJファイルは、「面はすべて同一のマテリアル設定」でないモデルも表現できます。

解説

以下を行います。

モデルファイル読み込みパッケージの配置
OBJファイル読み込みクラスの作成
STLファイル読み込みクラスの変更
モデルクラスのの変更
モデルファイル読み込み処理の変更
モデル描画処理の変更

実装

プロジェクトを開く

11．で作成したモデルビューアプロジェクトを開きます。

モデルファイル読み込みパッケージの配置

STLファイルおよびOBJファイルの読み込み処理をまとめた下記「モデルファイル読み込みパッケージ」をプロジェクトに配置します。

モデルファイル読み込みパッケージ（modelfileloader.zip）

下記手続きで「モデルファイル読み込みパッケージ」をプロジェクトに配置します。

modelfileloader.zip をダウンロードし、適当なフォルダに解凍します。
modelfileloader.zip を解凍するとできる、「com」フォルダを、コピーします。
Windowsのエクスプローラを用いて、ModelViewerTutorialプロジェクトのフォルダを探します。
プロジェクトのフォルダの下の「app\src\main\javal」フォルダに移動します。
「modelfileloader」フォルダを、ペーストします。

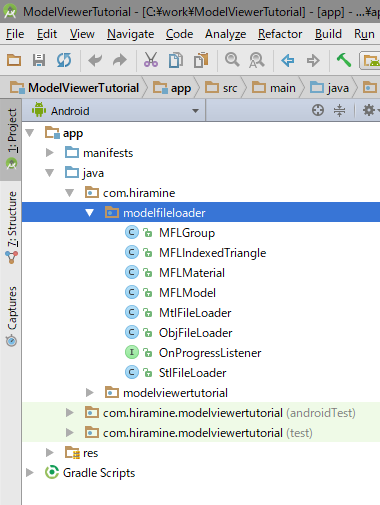

（AndroidStudioの「Project」ペインの「app > java > com.hiramine > modelfileloader」フォルダが追加されます。）

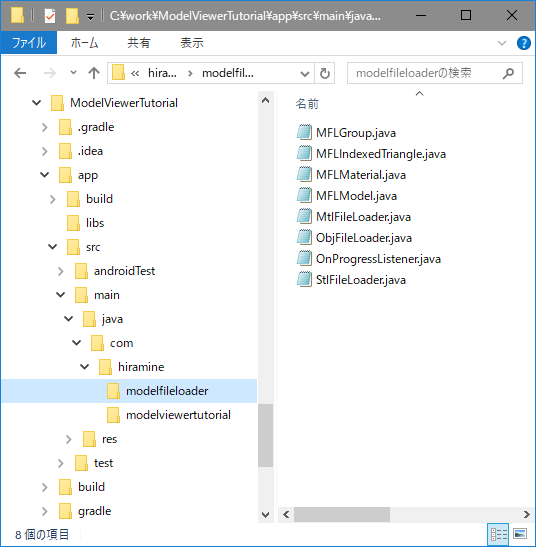

Windowsのエクスプローラでのファイル配置の様子

Eclipseのパッケージ・エクスプローラーでのパッケーチ配置の様子

STLファイル読み込みクラスの削除

STLファイルの読み込みは、「モデルファイル読み込みパッケージ」のクラスを使用しておこないます。「STLファイル読み込みクラス」は使用しないので削除します。

「Project」ペインの「app > java > ドメイン.modelviewertutorial > StlFileLoader」を右クリックします。
右クリックメニュー「Delete」を選択します。

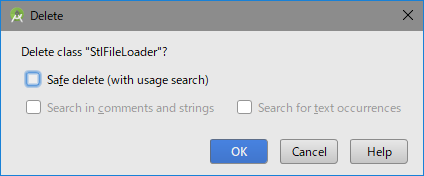

「削除の確認」ダイアログが表示されます。

チェックをすべて外します。
「OK」ボタンを押すと、STLFileLoaderが削除されます。

モデルファイル読み込みクラスの作成

モデルファイルの読み込み処理を担うクラスを作成します。

「Project」ペインの「app > java > ドメイン.modelviewertutorial」を右クリックします。
右クリックメニュー「New > Java Class」を選択します。

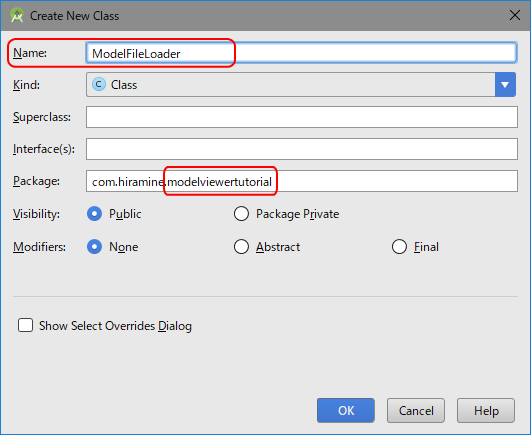

Nameに、「ModelFileLoader」、
を入力し、「OK」ボタンを押します。

ModelFileLoaderクラスの中身を以下のようにします。

public class ModelFileLoader { public static Model load( String strPath ) { MFLModel mflmodel = null; // 拡張子ごとの処理 String strPath_lowercase = strPath.toLowerCase(); if( strPath_lowercase.endsWith( ".stl" ) ) { mflmodel = StlFileLoader.load( strPath, null ); } else if( strPath_lowercase.endsWith( ".obj" ) ) { mflmodel = ObjFileLoader.load( strPath, null ); } // MFLModel => Model 変換 return MFLModel2Model( mflmodel ); } private static Model MFLModel2Model( MFLModel mflmodel ) { if( null == mflmodel ) { return null; } int iCountGroup = 0; MFLGroup mflgroup_work = mflmodel.groupRoot; while( null != mflgroup_work ) { if( null == mflgroup_work.aiIndexTriangle ) { mflgroup_work = mflgroup_work.groupNext; continue; } ++iCountGroup; mflgroup_work = mflgroup_work.groupNext; } Group[] aGroup = new Group[iCountGroup]; int iIndexGroup = 0; mflgroup_work = mflmodel.groupRoot; while( null != mflgroup_work ) { if( null == mflgroup_work.aiIndexTriangle ) { mflgroup_work = mflgroup_work.groupNext; continue; } int iCountTriangle = mflgroup_work.aiIndexTriangle.length; int iCountVertex = iCountTriangle * 3; float[] af3Vertex = new float[iCountVertex * 3]; float[] af3Normal = null; if( null != mflmodel.af3Normal ) { af3Normal = new float[iCountVertex * 3]; } int iIndexTriangle; int iIndexVertex; int iIndexNormal; int iIndex3; for( iIndexTriangle = 0; iIndexTriangle < iCountTriangle; ++iIndexTriangle ) { MFLIndexedTriangle mflindexedtriangle = mflmodel.aIndexedTriangle[mflgroup_work.aiIndexTriangle[iIndexTriangle]]; for( iIndex3 = 0; iIndex3 < 3; ++iIndex3 ) { iIndexVertex = mflindexedtriangle.i3IndexVertex[iIndex3]; iIndexNormal = mflindexedtriangle.i3IndexNormal[iIndex3]; af3Vertex[iIndexTriangle * 9 + iIndex3 * 3 + 0] = mflmodel.af3Vertex[iIndexVertex * 3 + 0]; af3Vertex[iIndexTriangle * 9 + iIndex3 * 3 + 1] = mflmodel.af3Vertex[iIndexVertex * 3 + 1]; af3Vertex[iIndexTriangle * 9 + iIndex3 * 3 + 2] = mflmodel.af3Vertex[iIndexVertex * 3 + 2]; if( null != af3Normal ) { af3Normal[iIndexTriangle * 9 + iIndex3 * 3 + 0] = mflmodel.af3Normal[iIndexNormal * 3 + 0]; af3Normal[iIndexTriangle * 9 + iIndex3 * 3 + 1] = mflmodel.af3Normal[iIndexNormal * 3 + 1]; af3Normal[iIndexTriangle * 9 + iIndex3 * 3 + 2] = mflmodel.af3Normal[iIndexNormal * 3 + 2]; } } } Material material = null; if( null != mflmodel.aMaterial ) { MFLMaterial mflmaterial = mflmodel.aMaterial[mflgroup_work.iIndexMaterial]; material = new Material( mflmaterial.f4Ambient, mflmaterial.f4Diffuse, mflmaterial.f4Specular, mflmaterial.fShininess ); } aGroup[iIndexGroup] = new Group( mflgroup_work.strName, af3Vertex, af3Normal, material ); ++iIndexGroup; mflgroup_work = mflgroup_work.groupNext; } return new Model( aGroup ); } }

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。

モデルビューアビュークラスのモデルファイル読み込み関数の変更

モデルビューアビュークラスのモデルファイル読み込み関数を変更します。

loadModelFile関数内の

final Model model = StlFileLoader.load( strPath );

を

final Model model = ModelFileLoader.load( strPath );

に変更します。

public class ModelViewerView extends GLSurfaceView implements GestureDetector.OnGestureListener { （・・・省略・・・） public void loadModelFile( String strPath ) { final Model model = ModelFileLoader.load( strPath ); if( null == model ) （・・・省略・・・）

ファイル選択アクティビティの拡張子フィルタの変更

メインアクティビティのファイル選択アクティビティを起動する処理の拡張子フィルタに関する処理を変更します。

onOptionItemSelected関数内の

intent.putExtra( FileSelectionActivity.EXTRA_EXT, "stl" );

を

intent.putExtra( FileSelectionActivity.EXTRA_EXT, "stl; obj" );

に変更します。

public class MainActivity extends AppCompatActivity { （・・・省略・・・） // オプションメニューのアイテム選択時の処理 @Override public boolean onOptionsItemSelected( MenuItem item ) { switch( item.getItemId() ) { （・・・省略・・・） case R.id.menuitem_file_open: // ファイル選択アクティビティ Intent intent = new Intent( this, FileSelectionActivity.class ); intent.putExtra( FileSelectionActivity.EXTRA_INITIAL_DIR, m_strInitialDir ); intent.putExtra( FileSelectionActivity.EXTRA_EXT, "stl; obj" ); startActivityForResult( intent, REQUEST_FILESELECT ); return true; （・・・省略・・・） } （・・・省略・・・） }

リビルドし、エラー、警告がないことを確認します。

実行

Android端末にて、動作確認。

実行し、アスキー形式STLファイルだけでなくOBJファイルからモデルデータを読み込んで描画できるようになっていることを確認します。

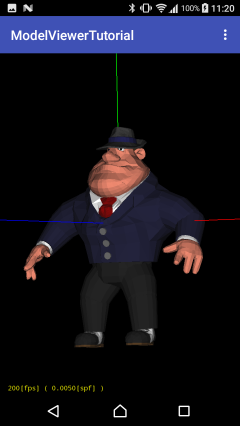

al.objファイルの読み込み
（点、線を非描画設定）

ダウンロード

サンプルプロジェクト
（github.com上のダウンロードページ）

サンプルモデル（al.obj）
