06．モデルデータファイル読み込みを作る

05．で作成したモデルビューワは、表示するモデルデータをアプリケーション内で定義していました。
モデルデータファイル読み込み処理を作成し、05．で作成したモデルビューワを、ファイルからモデルデータを読み込んで描画するようにします。（アスキー形式STLファイル読み込み処理を作成します。）

プロジェクトを開く

05．で作成したモデルビューワプロジェクトを開きます。

モデルデータ読み込み関数のヘッダーファイルの作成

「メニュー／プロジェクト／新しい項目の追加」でファイル名「LoadStlFile.h」のファイルを作成します。

LoadStlFile.hの内容を以下のようにします。

// // LoadStlFile.h // #pragma once #include "ModelDataStructure.h" bool LoadStlFile( const char* pszFileName, CModel& model );

ビルドし、エラー、警告がないことを確認します。

モデルデータ読み込み関数のソースファイルの作成

「メニュー／プロジェクト／新しい項目の追加」でファイル名「LoadStlFile.cpp」のファイルを作成します。

LoadStlFile.cppの内容を以下のようにします。

// // LoadStlFile.cpp // #include "stdafx.h" #include "ModelDataStructure.h" #define READSTRINGBUFFERLEN 256 bool LoadStlFile( const char* pszFileName, CModel& model ) { if( NULL == pszFileName ) { return false; } FILE* pFILE; if( 0 != fopen_s( &pFILE, pszFileName, "rt" ) ) { return false; } // 要素の数を数える（三角形の数） unsigned int uiCountTriangle = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, pFILE ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszContext; char* pszToken = strtok_s( szReadString, cszDelimiter, &pszContext ); if( NULL == pszToken ) { continue; } if( 0 == _stricmp( pszToken, "facet" ) ) { uiCountTriangle++; continue; } } rewind( pFILE ); if( 0 == uiCountTriangle ) { fclose( pFILE ); return false; } model.vVertex.assign( uiCountTriangle * 3, CVertex() ); model.vIndexedTriangle.assign( uiCountTriangle, CIndexedTriangle() ); unsigned int ui3 = 0; unsigned int uiIndexTriangle = 0; unsigned int uiIndexVertex = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, pFILE ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszContext; char* pszToken = strtok_s( szReadString, cszDelimiter, &pszContext ); if( NULL == pszToken ) { continue; } if( 0 == _stricmp( pszToken, "vertex" ) ) { if( 3 <= ui3 ) { continue; } pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.vVertex[uiIndexVertex].x = (float)atof( pszToken ); pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.vVertex[uiIndexVertex].y = (float)atof( pszToken ); pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.vVertex[uiIndexVertex].z = (float)atof( pszToken ); model.vIndexedTriangle[uiIndexTriangle].ui3IndexVertex[ui3] = uiIndexVertex; uiIndexVertex++; ui3++; continue; } else if( 0 == _stricmp( pszToken, "facet" ) ) { // 面法線ベクトル ui3 = 0; continue; } else if( 0 == _stricmp( pszToken, "endfacet" ) ) { uiIndexTriangle++; continue; } else if( 0 == _stricmp( pszToken, "solid" ) ) { // ソリッド名 continue; } } fclose( pFILE ); if( 0 == model.vVertex.size() || 0 == model.vIndexedTriangle.size() ) { return false; } return true; }

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の追加

メニュー／表示　に以下のメニューアイテムを追加します。

メニュー名		メニューID
ファイル	－	－
－	開く	ID_FILE_OPEN

ModelViewer.rc を編集しメニューアイテムを追加します。

（・・・省略・・・） ///////////////////////////////////////////////////////////////////////////// // // メニュー // IDC_MODELVIEWER MENU BEGIN POPUP "ファイル(&F)" BEGIN MENUITEM "開く", ID_FILE_OPEN MENUITEM "アプリケーションの終了(&X)", IDM_EXIT END （・・・省略・・・）

Resource.h にメニューID（IDC_FILE_OPEN）の定義を追加します。

（・・・省略・・・） #define ID_VIEW_PICKFACE 118 #define ID_FILE_OPEN 119 #define IDC_MYICON 2 （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の応答関数の追加、編集

ModelViewer.cpp の WndProc関数に、以下のメニュー操作ウィンドウメッセージ処理を追加します。

メニューコマンドID
ID_FILE_OPEN

メニュー操作ウィンドウズメッセージ処理を追加します。

LRESULT CALLBACK WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam) { （・・・省略・・・） switch (message) { （・・・省略・・・） case ID_VIEW_PICKFACE: glrenderer.m_bPickFace = !glrenderer.m_bPickFace; CheckMenuItem( hMenu, ID_VIEW_PICKFACE, glrenderer.m_bPickFace ? MF_CHECKED : MF_UNCHECKED ); break; case ID_FILE_OPEN: { OPENFILENAME ofn; memset( &ofn, 0x00, sizeof(OPENFILENAME) ); ofn.lStructSize = sizeof( OPENFILENAME ); ofn.hwndOwner = hWnd; TCHAR szFile[_MAX_PATH] = _T(""); ofn.lpstrFile = szFile; ofn.nMaxFile = _MAX_PATH; ofn.lpstrFilter = _T("STL ファイル (*.stl)\0*.stl\0") _T("All Files (*.*)\0*.*\0\0"); ofn.nFilterIndex = 1; ofn.Flags = OFN_FILEMUSTEXIST | OFN_HIDEREADONLY; if( GetOpenFileName( &ofn ) ) { char* pszFileName; #ifdef UNICODE size_t length = wcslen( ofn.lpstrFile ) + 1; pszFileName = (LPSTR)malloc( length * sizeof(WCHAR) ); WideCharToMultiByte( CP_ACP, // CODE PAGE: ANSI code page 0, ofn.lpstrFile, -1, pszFileName, (int)length * sizeof(WCHAR), NULL, NULL); #else pszFileName = _strdup( ofn.lpstrFile ); #endif CModel model; if( LoadStlFile( pszFileName, model ) ) { memset( glrenderer.m_auiName_pick, 0x00, NAMEARRAYSIZE * sizeof(unsigned int) ); glrenderer.m_model = model; } else { MessageBox( hWnd, _T("ファイル読み込みに失敗しました。"), _T("エラー"), MB_ICONERROR ); } free( pszFileName ); InvalidateRect( hWnd, NULL, TRUE ); } } break; default: return DefWindowProc(hWnd, message, wParam, lParam); } break; （・・・省略・・・）

ModelViewer.cppのファイルヘッダー部に
#include <commdlg.h>
#include "LoadStlFile.h"
を追加します。

// ModelViewer.cpp : アプリケーションのエントリ ポイントを定義します。 // #include "stdafx.h" #include "ModelViewer.h" //#include "OpenGLRendererBase.h" //#include "OpenGLRendererTrack.h" //#include "OpenGLRendererPick.h" #include "ModelViewerRenderer.h" #include <commdlg.h> #include "LoadStlFile.h" #define MAX_LOADSTRING 100 （・・・以下略・・・）

OpenGLRendererPick.h のピックOpenGLレンダラクラスのメンバ変数
m_auiName_pick
をpublic変数とします。

class COpenGLRendererPick : public COpenGLRendererTrack { （・・・省略・・・） // メンバ変数 private: protected: public: unsigned int m_auiName_pick[NAMEARRAYSIZE]; （・・・省略・・・）

ModelViewerRenderer.h のモデルビューワレンダラクラスのメンバ変数
m_model
をpublic変数とします。

class CModelViewerRenderer : public COpenGLRendererPick { public: CModelViewerRenderer(void); ~CModelViewerRenderer(void); // メンバ変数 private: public: CModel m_model; （・・・省略・・・）

ビルドし、エラー、警告がないことを確認します。

モデルデータ構築処理の削除

５．で作成した、モデルビューワのレンダラクラスのコンストラクタのモデルデータ構築処理は不要なので削除します。

ModelViewerRenderer.h のモデルビューワレンダラクラスのコンストラクタのモデルデータ構築処理を削除します。

CModelViewerRenderer::CModelViewerRenderer(void) : m_bSpin(TRUE), m_bPan(TRUE), m_bZoom(TRUE), m_bRenderPoint(TRUE), m_bRenderLine(TRUE), m_bRenderFace(TRUE), m_bPickPoint(TRUE), m_bPickLine(TRUE), m_bPickFace(TRUE) { /* m_model.vVertex.push_back( CVertex( -5, -5, -5 ) ); m_model.vVertex.push_back( CVertex( 5, -5, -5 ) ); m_model.vVertex.push_back( CVertex( 5, 5, -5 ) ); m_model.vVertex.push_back( CVertex( -5, 5, -5 ) ); m_model.vVertex.push_back( CVertex( -5, -5, 5 ) ); m_model.vVertex.push_back( CVertex( 5, -5, 5 ) ); m_model.vVertex.push_back( CVertex( 5, 5, 5 ) ); m_model.vVertex.push_back( CVertex( -5, 5, 5 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 0, 1, 3 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 1, 2, 3 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 1, 5, 2 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 6, 2 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 4, 6 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 7, 6 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 0, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 0, 3, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 3, 2, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 2, 6, 7 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 4, 5, 0 ) ); m_model.vIndexedTriangle.push_back( CIndexedTriangle( 5, 1, 0 ) );*/ }

実行

実行し、アスキー形式STLファイルからモデルデータを読み込んで描画できるようになっていることを確認します。

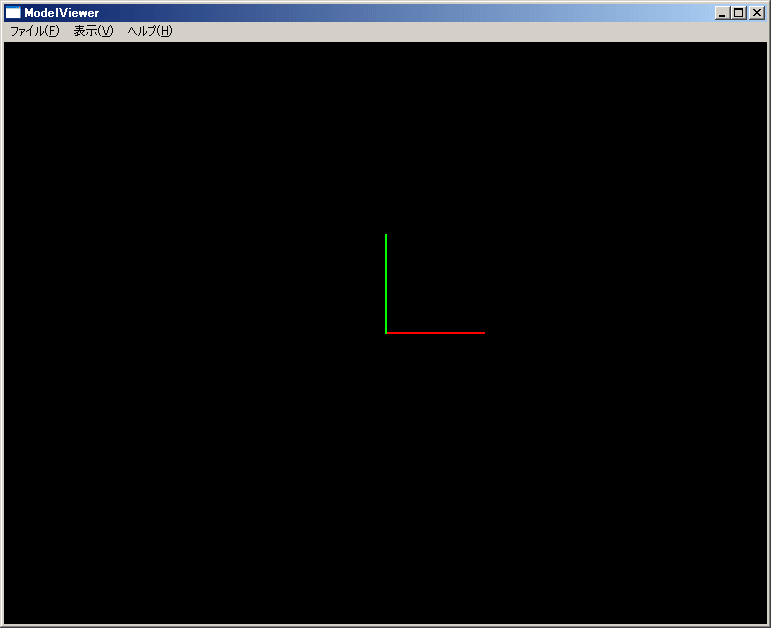

起動直後


modeldata01.stlファイルの読み込み


modeldata02.stlファイルの読み込み

ダウンロード

実行形式ファイルダウンロード (ModelViewerOpenGLWinAPI2008_06_exe.lzh)

ソースファイルダウンロード (ModelViewerOpenGLWinAPI2008_06_src.lzh)
