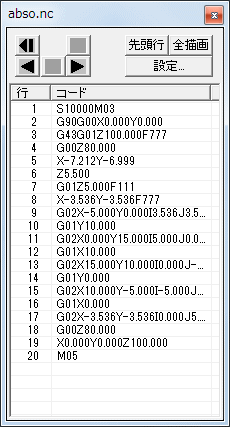

コードリストダイアログ

「先頭行」ボタン
「全描画」ボタン
「設定」ボタン
「１更新単位進める」ボタン／「１更新単位戻す」ボタン
「再生」ボタン／「逆再生」ボタン
「停止」ボタン
右クリックメニュー
ツールパスオブジェクトダブルクリック

「先頭行」ボタン

先頭行のみ描画します。

「全描画」ボタン

すべての行を描画します。

「設定」ボタン

更新間隔、更新単位、描画要素数を設定します。
更新間隔で、再生、逆再生時の１更新単位描画を更新する時間間隔を指定します。
更新単位で、再生、逆再生、１更新単位進める、１更新単位戻す、ときの１更新単位の内容を指定します。
更新単位は、「行」、「非切削-切削区間」、「切削-非切削区間」の定数倍として指定します。
非切削区間とは、G00の区間のことです。
切削区間とは、G01、G02、G03の区間のことです。
描画要素数で、再生、逆再生、１更新単位進める、１更新単位戻す、ときに画面に描画する要素の数を指定します。０を指定すると、最初の行から描画終了行までのすべての行を描画します。１を指定すると、最初の行から描画終了行までのうちの１更新単位だけ描画し、他の行は描画しません。２を指定すると、最初の行から描画終了行までのうちの２更新単位だけ描画し、他の行は描画しません。３を指定すると、最初の行から描画終了行までのうちの３更新単位だけ描画し、他の行は描画しません。以下同様です。

「１更新単位進める」ボタン／「１更新単位戻す」ボタン

１更新単位、描画する行を進め／戻します。

「再生」ボタン／「逆再生」ボタン

再生、逆再生中は、自動で、１更新単位づつ、描画する行を進め／戻します。

「停止」ボタン

再生、逆再生を停止します。

右クリックメニュー

リスト行を右クリックすると、下のような右クリックメニューが表示されます。

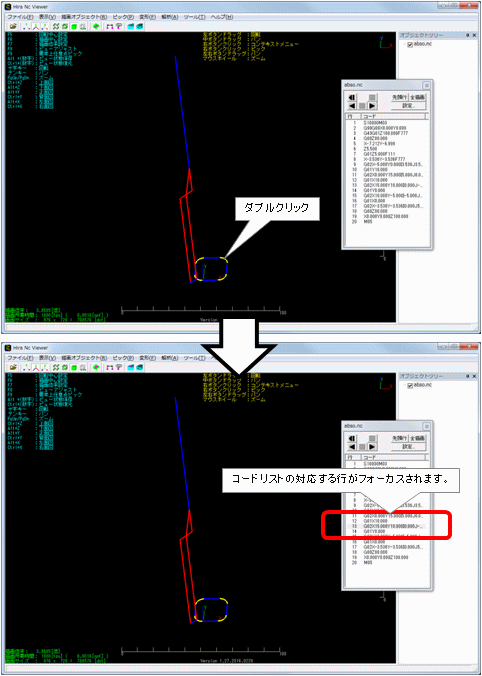

ツールパスオブジェクトダブルクリック

ツールパスオブジェクトをダブルクリックすると、コードリストの対応する行がフォーカスされます。
