LCD (Liquid Crystal Display) に文字列を表示する

解説

LiquidCrystalライブラリを使用すると、簡単にLCDに文字列を表示することができます。

部品表

部品名	数量	商品名	参考価格
LCD	1	超小型ＬＣＤキャラクタディスプレイモジュール（１６×２行バックライト・オレンジ）SD1602HUOB-XA	900円
100Ω抵抗	1	LCDに付属	-
10KΩ半固定抵抗器	1	半固定ボリューム10KΩ	10個200円
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ブレッドボード・ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

接続表

SD1602HUOB-XA側		Arduino側
ピン番号	ピン名称	ピン番号
1	Vss	GND
2	Vdd	5V
3	Vo	10KΩの半固定抵抗器を経由して5Vピンに接続
4	RS	Digital 12
5	R/W	GND
6	E	Digital 11
7	DB0	無接続
8	DB1	無接続
9	DB2	無接続
10	DB3	無接続
11	DB4	Digital 5
12	DB5	Digital 4
13	DB6	Digital 3
14	DB7	Digital 2
15	A	100Ωの抵抗器を経由して5Vピンに接続
16	K	GND

接続例

サンプルコード

#include <LiquidCrystal.h> LiquidCrystal g_lcd( 12, 11, 5, 4, 3, 2 ); // rs, enable, d4, d5, d6, d7 int g_iCounter = 0; // カウンター void setup() { g_lcd.begin( 16, 2 ); // 16文字×2行 g_lcd.clear(); // LCD画面消去 g_lcd.setCursor( 0, 0 ); g_lcd.print( "Hello World!" ); } void loop() { g_lcd.setCursor( 0, 1 ); g_lcd.print(g_iCounter); g_iCounter++; delay( 1000 ); }

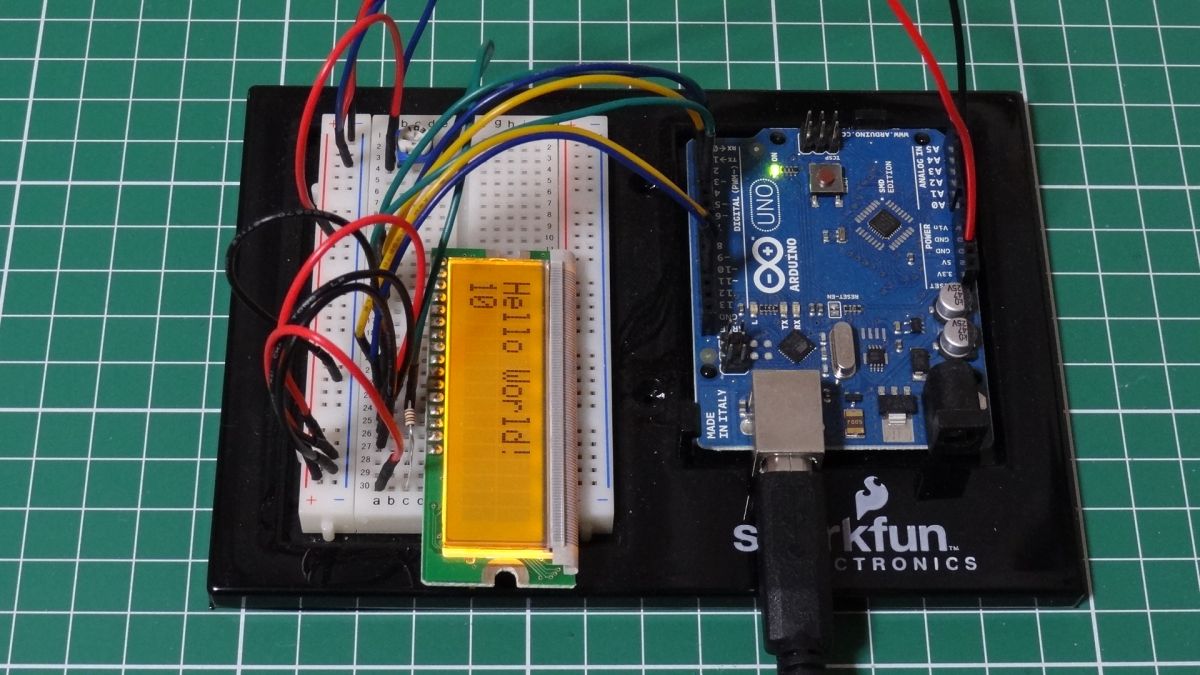

実行

ダウンロード

サンプルスケッチファイル

参考

Prototyping Lab ―「作りながら考える」ためのArduino実践レシピ 小林 茂 (著)
