8×8マトリックスLEDを点灯させる

解説

8×8のマトリックスLEDを点灯させるには、16本のデジタルOUTピンが必要です。

ArduinoのデジタルInputOutputピンの本数は、14本(pin0～pin13)であり、これだけでは、ピンの数が足りませんが、6本(pinA0～pinA5)あるアナログInputピンは、デジタルInputOutputピンのpin14～pin19として使用することができるので、ピンの数は足ります。

pin0, pin1 は、スケッチのアップロードで使用し、pin13は、他のピンと異なり内部抵抗が付いているため、ここでは、pin2～pin12, pin14～pin18をマトリックスLED制御用に使用します。

マトリックスLEDのアノード側、もしくは、カソード側には、電圧調整用の抵抗を繋ぐ必要があります。今回は、カソード側（ROW側）に、電圧調整用の抵抗を繋ぐことにします。（抵抗値の計算方法は、「LEDを点灯させる」を参照）

部品表

部品名	数量	商品名	参考価格
8×8マトリックスLED	1	赤色ドットマトリクスＬＥＤ［８ｘ８ドット］　OSL641501-ARA	200円
150Ω抵抗器	8	カーボン抵抗（炭素皮膜抵抗） 1/6W 150Ω	100本100円
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	2	ミニブレッドボード BB-601（白）	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

接続表

マトリックスLED		Arduino側
ピン番号	ピン名称	ピン番号
1	R5	Digital 6
2	R7	Digital 8
3	C2	Digital 11
4	C3	Digital 12
5	R8	Digital 9
6	C5	Analog 1
7	R6	Digital 7
8	R3	Digital 4
9	R1	Digital 2
10	C4	Analog 0
11	C6	Analog 2
12	R4	Digital 5
13	C1	Digital 10
14	R2	Digital 3
15	C7	Analog 3
16	C8	Analog 4

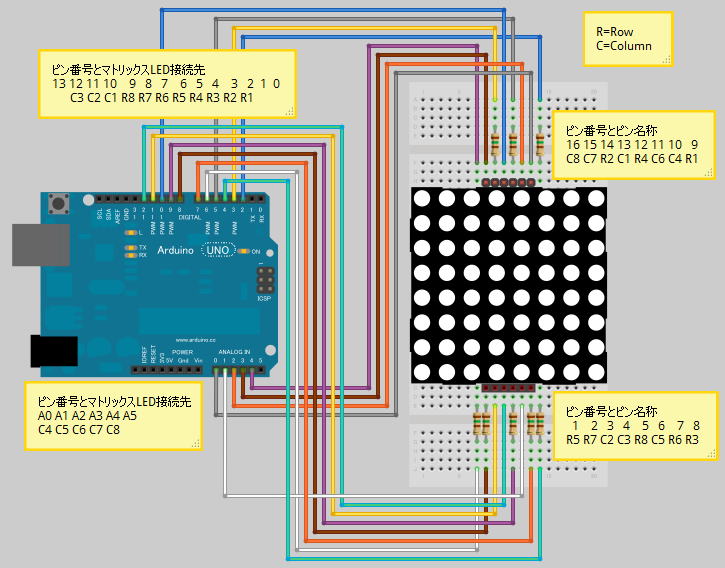

接続例

配線確認

サンプルコード

// 仕様：ROW側がカソード、COLOMN側がアノードの8x8マトリックスLED int ANODEPIN[8] = { 10, 11, 12, 14, 15, 16, 17, 18 }; int CATHODEPIN[8] = { 2, 3, 4, 5, 6, 7, 8, 9 }; void setup() { // アノードを、LOWで初期化 for( int ano = 0; ano < 8; ano++ ) { pinMode( ANODEPIN[ano], OUTPUT ); digitalWrite( ANODEPIN[ano], LOW ); } // カソードを、HIGHで初期化 for( int cat = 0; cat < 8; cat++ ) { pinMode( CATHODEPIN[cat], OUTPUT ); digitalWrite( CATHODEPIN[cat], HIGH ); } } void loop() { // カソードのループ for( int cat = 0; cat < 8; cat++ ) { digitalWrite( CATHODEPIN[cat], LOW ); // LOWに変更 // アノードのループ for( int ano = 0; ano < 8; ano++ ) { digitalWrite( ANODEPIN[ano], HIGH ); // HIGHに変更 delay(100); //点灯時間 digitalWrite( ANODEPIN[ano], LOW ); // LOWに戻す } digitalWrite( CATHODEPIN[cat], HIGH ); // HIGHに戻す } }

実行

ダウンロード

配線確認スケッチファイル

ダイナミック制御

サンプルコード

// 仕様：ROW側がカソード、COLOMN側がアノードの8x8マトリックスLED int ANODEPIN[8] = { 10, 11, 12, 14, 15, 16, 17, 18 }; int CATHODEPIN[8] = { 2, 3, 4, 5, 6, 7, 8, 9 }; void setup() { // アノードを、LOWで初期化 for( int ano = 0; ano < 8; ano++ ) { pinMode( ANODEPIN[ano], OUTPUT ); digitalWrite( ANODEPIN[ano], LOW ); } // カソードを、HIGHで初期化 for( int cat = 0; cat < 8; cat++ ) { pinMode( CATHODEPIN[cat], OUTPUT ); digitalWrite( CATHODEPIN[cat], HIGH ); } } boolean matrix[8][8] = { { 0, 0, 0, 1, 1, 0, 0, 0 }, { 0, 0, 1, 0, 0, 1, 0, 0 }, { 0, 1, 0, 0, 0, 0, 1, 0 }, { 0, 1, 0, 0, 0, 0, 1, 0 }, { 0, 1, 0, 0, 0, 0, 1, 0 }, { 0, 1, 1, 1, 1, 1, 1, 0 }, { 0, 1, 0, 0, 0, 0, 1, 0 }, { 0, 1, 0, 0, 0, 0, 1, 0 } }; void loop() { // カソードのループ for( int cat = 0; cat < 8; cat++ ) { digitalWrite( CATHODEPIN[cat], LOW ); // LOWに変更 // アノードのループ for( int ano = 0; ano < 8; ano++ ) { digitalWrite( ANODEPIN[ano], matrix[cat][ano] ); // HIGH or LOW } delayMicroseconds(100); //点灯時間 for( int ano = 0; ano < 8; ano++ ) { digitalWrite( ANODEPIN[ano], LOW ); // LOWに戻す } digitalWrite( CATHODEPIN[cat], HIGH ); // HIGHに戻す } }

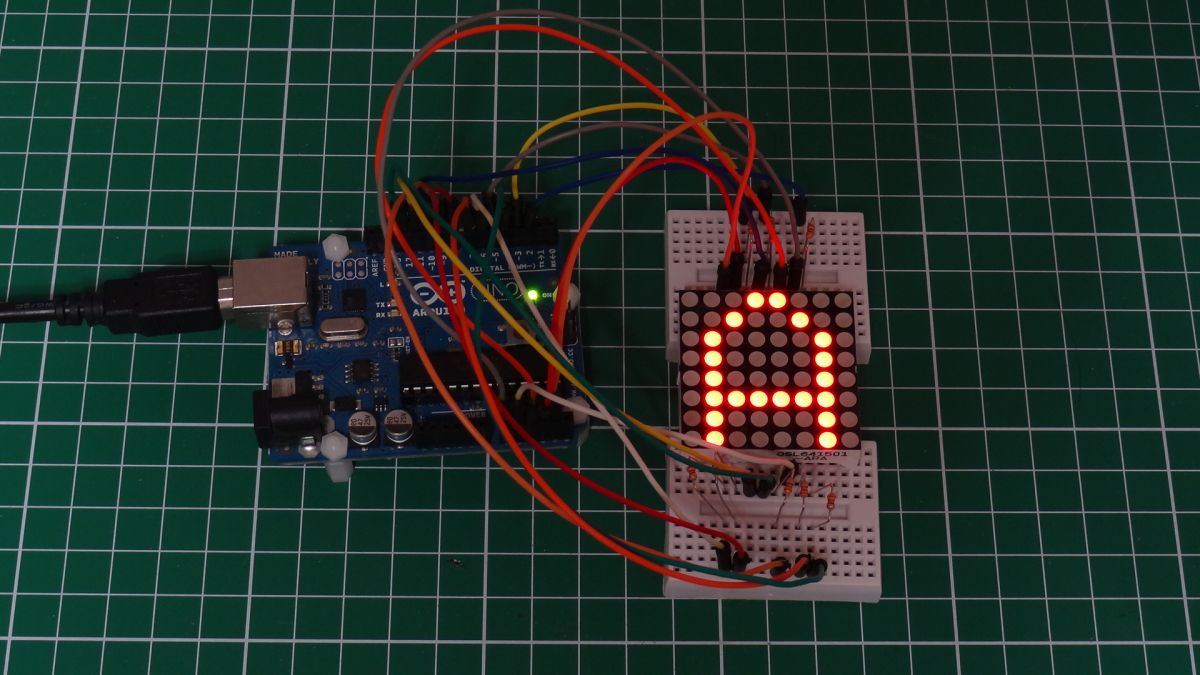

実行

ダウンロード

ダイナミック制御スケッチファイル

参考

Arduinoをはじめよう Massimo Banzi (著) 船田 巧 (翻訳)
