RGBバーLEDを点灯させる

解説

10ポイントRGBバーLEDを点灯させるには、(10 + 3)本のデジタルOUTピンが必要です。

pin0, pin1 は、スケッチのアップロードで使用し、pin13は、他のピンと異なり内部抵抗が付いているため、ここでは、pin2～pin11を、カソードピンとして、pinA0～pinA2を、アノードRGBピンとして使用します。（アナログInputピンは、デジタルInputOutputピンのpin14～pin19として使用することができます）

バーLEDのアノードRGBピンには、電圧調整用の抵抗を繋ぐ必要があります。Rピンには、150Ω抵抗、Gピン、Bピンには、100Ω抵抗を接続します。（抵抗値の計算方法は、「LEDを点灯させる」を参照）

部品表

部品名	数量	商品名	参考価格
RGBバーLED	1	高輝度10ポイントRGBLEDアレイOSX10201-LPRB2	250円
100Ω抵抗器	2	カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω	100本100円
150Ω抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 150Ω	100本100円
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	ミニブレッドボード BB-601（白）	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

接続表

マトリックスLED		Arduino側
ピン番号	ピン名称	ピン番号
1	RED	Analog 0
2	BLUE	Analog 2
3	GREEN	Analog 1
4	NC	無接続
5	NC	無接続
6	NC	無接続
7	NC	無接続
8	GREEN	無接続
9	BLUE	無接続
10	RED	無接続
11	J	Digital 2
12	I	Digital 3
13	H	Digital 4
14	G	Digital 5
15	F	Digital 6
16	E	Digital 7
17	D	Digital 8
18	C	Digital 9
19	B	Digital 10
20	A	Digital 11

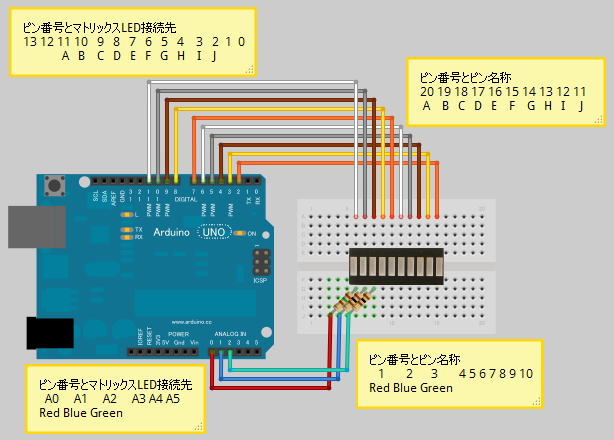

接続例

配線確認

サンプルコード

// 仕様：カソードコモン int ANODEPIN[10] = { 11, 10, 9, 8, 7, 6, 5, 4, 3, 2 }; int CATHODEPIN[3] = { 14, 16, 15 }; // R, G, B void setup() { // アノードを、LOWで初期化 for( int ano = 0; ano < 10; ano++ ) { pinMode( ANODEPIN[ano], OUTPUT ); digitalWrite( ANODEPIN[ano], LOW ); } // カソードを、HIGHで初期化 for( int cat = 0; cat < 3; cat++ ) { pinMode( CATHODEPIN[cat], OUTPUT ); digitalWrite( CATHODEPIN[cat], HIGH ); } } void loop() { // カソードのループ for( int cat = 0; cat < 3; cat++ ) { digitalWrite( CATHODEPIN[cat], LOW ); // LOWに変更 // アノードのループ for( int ano = 0; ano < 10; ano++ ) { digitalWrite( ANODEPIN[ano], HIGH ); // HIGHに変更 delay(100); //点灯時間 digitalWrite( ANODEPIN[ano], LOW ); // LOWに戻す } digitalWrite( CATHODEPIN[cat], HIGH ); // HIGHに戻す } }

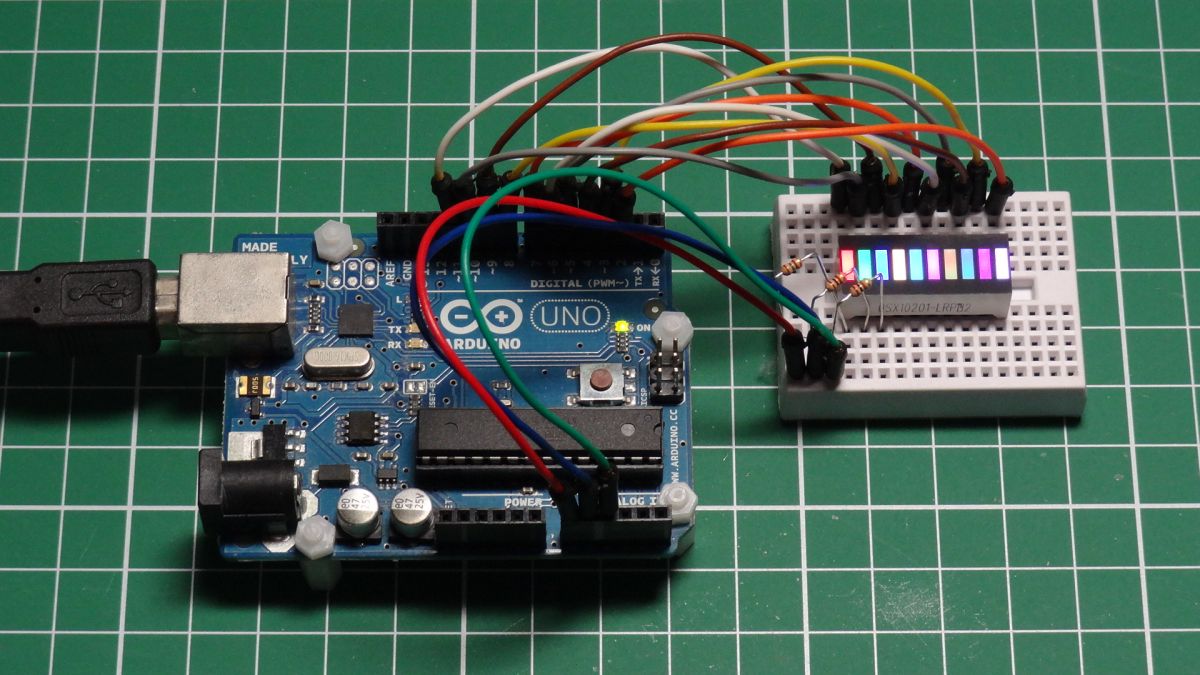

実行

ダウンロード

配線確認スケッチファイル

ダイナミック制御

サンプルコード

// 仕様：カソードコモン int ANODEPIN[10] = { 11, 10, 9, 8, 7, 6, 5, 4, 3, 2 }; int CATHODEPIN[3] = { 14, 16, 15 }; // R, G, B void setup() { // アノードを、LOWで初期化 for( int ano = 0; ano < 10; ano++ ) { pinMode( ANODEPIN[ano], OUTPUT ); digitalWrite( ANODEPIN[ano], LOW ); } // カソードを、HIGHで初期化 for( int cat = 0; cat < 3; cat++ ) { pinMode( CATHODEPIN[cat], OUTPUT ); digitalWrite( CATHODEPIN[cat], HIGH ); } } double array[10][3] = { { 1.0, 0.0, 0.0 }, // 赤 { 0.0, 1.0, 0.0 }, // 緑 { 0.0, 0.0, 1.0 }, // 青 { 1.0, 1.0, 0.0 }, // 黄 { 0.0, 1.0, 1.0 }, // 水色 { 1.0, 0.0, 1.0 }, // ピンク { 0.25, 0.25, 0.0 }, // 黄土色 { 0.0, 0.25, 0.25 }, // 紺 { 0.25, 0.0, 0.25 }, // 紫 { 1.0, 1.0, 1.0 } }; // 白 // 仕様：各色4階調 void lightRGB( int anodepin, int rpin, int gpin, int bpin, double r, double g, double b ) { int iR4 = (int)(r * 4.0 + 0.5); int iG4 = (int)(g * 4.0 + 0.5); int iB4 = (int)(b * 4.0 + 0.5); digitalWrite( anodepin, HIGH ); // HIGHに変更 for( int i = 0; i < 10; i++ ) { for( int j = 0; j < 4; j++ ) { digitalWrite( rpin, !(j < iR4) ); digitalWrite( gpin, !(j < iG4) ); digitalWrite( bpin, !(j < iB4) ); } } digitalWrite( rpin, HIGH ); // HIGHに戻す digitalWrite( gpin, HIGH ); // HIGHに戻す digitalWrite( bpin, HIGH ); // HIGHに戻す digitalWrite( anodepin, LOW ); // LOWに戻す } void loop() { // アノードのループ for( int ano = 0; ano < 10; ano++ ) { lightRGB( ANODEPIN[ano], CATHODEPIN[0], CATHODEPIN[1], CATHODEPIN[2], array[ano][0], array[ano][1], array[ano][2] ); } }

実行

ダウンロード

ダイナミック制御スケッチファイル

参考

Arduinoをはじめよう Massimo Banzi (著) 船田 巧 (翻訳)
