SDカードに対する読込・書込（マイクロSDカードスロットDIP化キット使用）

解説

マイクロSDカードスロットDIP化キットを使用すると、SDカードに対して、読み、書きができます。

SDライブラリを使用すると、簡単にSDカードに対して、読み、書きができます。

SDカードの動作電圧は、2.7[V] ～3.6 [V]。これに対してArduinoのピンからの出力電圧は、5.0[V]。
抵抗を用いて分圧します。
今回は、1.5k[Ω]と3.3k[Ω]の抵抗を用いました。
（SDカードへの入力電圧は、 5.0 * 3.3k / ( 3.3k + 1.5k ) = 3.4375 [V] となる）

部品表

部品名	数量	商品名	参考価格
マイクロSDカードスロットDIP化キット	1	マイクロＳＤカードスロットＤＩＰ化キット	300円
1.5KΩ抵抗器	3	カーボン抵抗（炭素皮膜抵抗） 1/6W 1.5KΩ	100本100円
3.3KΩ抵抗器	3	カーボン抵抗（炭素皮膜抵抗） 1/6W 3.3KΩ	100本100円
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

接続表

マイクロSDカードスロットDIP化キット側		Arduino側
ピン番号	ピン名称	ピン番号
1	DAT2	Digital 10 （1.5kΩ抵抗, 3.3kΩ抵抗で分圧する）
2	CD/DAT3	GND
3	CMD	Digital 11 （1.5kΩ抵抗, 3.3kΩ抵抗で分圧する）
4	VDD	3.3V
5	CLK	Digital 13 （1.5kΩ抵抗, 3.3kΩ抵抗で分圧する）
6	VSS	GND
7	DAT0	Digital 12
8	DAT1	無接続
9	カード検出スイッチB	無接続
10	カード検出スイッチA	無接続

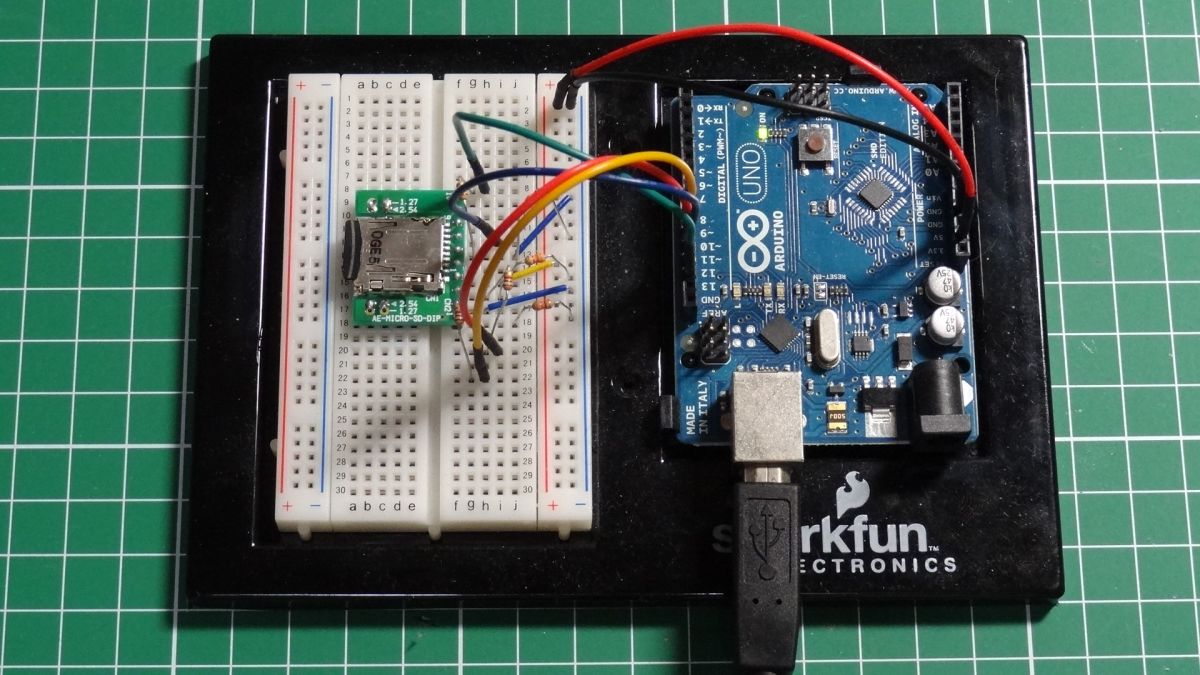

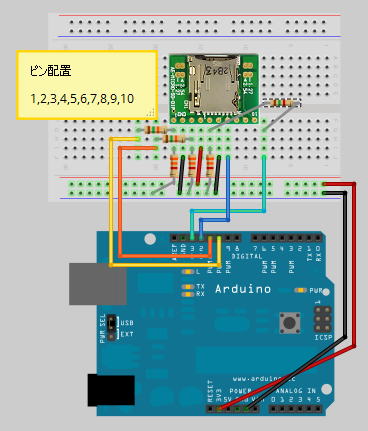

接続例

サンプルコード

#include <SD.h> #define CABLESELECTPIN (10) // ファイル名は、8.3形式対応（拡張子でない部分は8文字以内にしないと、SD.open()に失敗する） #define STRING_FILENAME ("test.txt") boolean SDWriteString( const char* pszFileName, const char* pszString ) { File file = SD.open( pszFileName, FILE_WRITE ); if( false == file ) { return false; } file.print( pszString ); file.close(); return true; } boolean SDReadString( const char* pszFileName, char* pszBuffer, int iBufferSize ) { File file = SD.open( pszFileName, FILE_READ ); if( false == file ) { return false; } int iIndex = 0; while( file.available() ) { if( iBufferSize - 1 <= iIndex ) { break; } pszBuffer[iIndex] = file.read(); iIndex++; } pszBuffer[iIndex] = '\0'; file.close(); return true; } void setup() { Serial.begin(9600); // EhternetShieldの場合は、CSはpin4だが、 // その場合でも、pin10は、出力ピンに設定する必要がある。 pinMode(10, OUTPUT); Serial.print("SD read write test start...\n"); // 初期化 if( !SD.begin(CABLESELECTPIN) ) { Serial.print("Failed : SD.begin()\n"); return; } // 追加書き込み char szWriteString[] = "abcdefghi1234567890\n"; Serial.print( "Write String : " ); Serial.print( szWriteString ); Serial.print( "\n" ); if( !SDWriteString( STRING_FILENAME, szWriteString ) ) { Serial.print("Failed : WriteStringAtEndOfFile()\n"); return; } // 読み込み char szBuffer[256]; if( !SDReadString( STRING_FILENAME, szBuffer, 256 ) ) { Serial.print("Failed : ReadString()\n"); return; } Serial.print( "Read String :\n" ); Serial.print( "---start---\n" ); Serial.print( szBuffer ); Serial.print( "---end---\n" ); Serial.print("Succeeded.\n\n"); } void loop() { ; }

実行

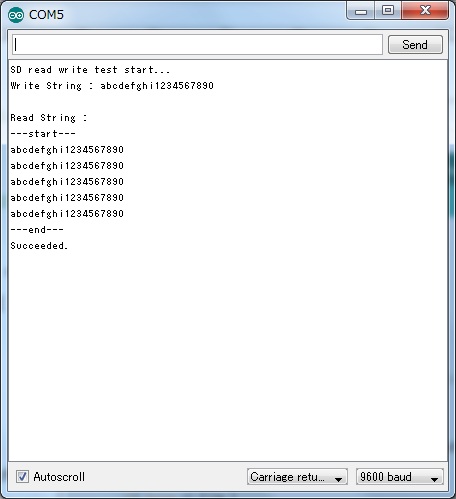

処理結果をシリアル通信で受信

ダウンロード

サンプルスケッチファイル
