ステップ1-1．ハードウェア組み立て
センサ値チラ見システムのハードウェアの組み立て。
ブレッドボードへの、ATmega328、RN4020等の部品の取り付け。
主要部品の ATmega328、RN4020の他に、部品毎に必要な抵抗、トランジスタ、状態表示用の赤色LED、等を用意します。
ブレッドボードを用いて作成します。
「ATmega328」の使用方法については、「フィジカルコンピューティング > ATmega328」参照。
「RN4020」の使用方法については、「フィジカルコンピューティング > RN4020」参照。
部品表
ATmega328と、ATmega328に必要な部品
| 部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| ATmega328 | 1 | ATmega328P-PU | 230円 | 秋月電子通商 |
| 発振子 | 1 | クリスタル（水晶発振子）8MHz | 30円 | 秋月電子通商 |
| 22pFコンデンサ | 2 | 積層セラミックコンデンサ22pF50V5mm | 10個100円 | 秋月電子通商 |
| レギュレーター | 1 | 低損失CMOS三端子レギュレータ 3.3V500mA NJU7223F33 | 50円 | 秋月電子通商 |
| 0.1μFコンデンサ | 2 | 積層セラミックコンデンサー0.1μF50V5mm | 10個100円 | 秋月電子通商 |
| DCジャック | 1 | ２．１ｍｍ標準ＤＣジャック（４Ａ） 基板取付用 | 30円 | 秋月電子通商 |
ATmega328に、ブートローダーを書き込み際に、Arduinoが必要です。
「フィジカルコンピューティング > ATmega328 > ブートローダーを書き込む方法」参照
| 部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| Arduino Uno | 1 | Arduino UNO | 3,240円 | 秋月電子通商 |
ATmega328に、プログラムを書き込む際に、USBシリアル変換モジュールが必要です。
「フィジカルコンピューティング > ATmega328 > プログラムを書き込む方法」参照
| 部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| USBシリアル変換モジュール | 1 | FT232RL USBシリアル変換モジュール | 950円 | 秋月電子通商 |
RN4020と、RN4020に必要な部品
| 部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| RN4020 | 1 | マイクロチップ Ｂｌｕｅｔｏｏｔｈ ＲＮ４０２０－Ｖ／ＲＭ１２３ | 1,050円 | 秋月電子通商 |
| ピッチ変換基板 | 1 | RN4020 ブレイクアウト基板 (RN4020 BLEモジュールピッチ変換基板） | 1,480円 | アマゾン |
| ピンヘッダ | 1 | ピンヘッダ １×４０ （４０Ｐ） | 35円 | 秋月電子通称 |
| LED | 1 | 赤色LED 3mm OSDR3133A | 100個350円 | 秋月電子通商 |
| 100Ω抵抗器 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω | 100本100円 | 秋月電子通商 |
共通部品、その他
| 部品名 | 数量 | 商品名 | 参考価格 | 購入先例 |
|---|---|---|---|---|
| ブレッドボード | 1 | EIC-801 | 270円 | 秋月電子通商 |
| ジャンパーワイヤ | 適量 | ジャンパーコード（オス－オス）セット | 100mm49個 150mm8個 200mm4個 250mm4個 のセット200円 |
秋月電子通商 |
| 10kΩ抵抗器 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 10kΩ | 100本100円 | 秋月電子通商 |
| 可変抵抗器 | 1 | 小型ボリューム １０ＫΩＢ | 40円 | 秋月電子通商 |
接続表
下記接続表になるように、基板に配線をします。
ATmega328に関する接続
| 接続先 | ATmega328 | 接続先 | ||||
|---|---|---|---|---|---|---|
| ピン名称 | Arduinoピンマッピング | ピン番号 | ピン番号 | Arduinoピンマッピング | ピン名称 | |
| 10kΩ抵抗を経由して3.3V | reset | 1 | 28 | analog input 5 | 無接続 | |
| 無接続 | digital pin 0 (RX) | 2 | 27 | analog input 4 | 無接続 | |
| 無接続 | digital pin 1 (TX) | 3 | 26 | analog input 3 | 無接続 | |
| 10kΩ抵抗を経由してGND、 および、 RN4020の10番ピン(PIO1) |
digital pin 2 | 4 | 25 | analog input 2 | 無接続 | |
| 無接続 | digital pin 3 (PWM) | 5 | 24 | analog input 1 | 無接続 | |
| 無接続 | digital pin 4 | 6 | 23 | analog input 0 | 可変抵抗器の2番ピン | |
| 3.3V | VCC | 7 | 22 | GND | GND、 および、 可変抵抗器の1番ピン |
|
| GND | GND | 8 | 21 | analog reference | 無接続 | |
| 発振子と接続、 および、 22pFコンデンサを経由してGND |
crystal | 9 | 20 | VCC | 3.3V、 および、 可変抵抗器の3番ピン |
|
| 発振子と接続、 および、 22pFコンデンサを経由してGND |
crystal | 10 | 19 | digital pin 13 | 無接続 | |
| 無接続 | digital pin 5 (PWM) | 11 | 18 | digital pin 12 | 無接続 | |
| RN4020の5番ピン (UART_TX) |
digital pin 6 (PWM) | 12 | 17 | digital pin 11 (PWM) | 無接続 | |
| RN4020の6番ピン (UART_RX) |
digital pin 7 | 13 | 16 | digital pin 10 (PWM) | 無接続 | |
| 無接続 | digital pin 8 | 14 | 15 | digital pin 9 (PWM) | 無接続 | |
3.3Vレギュレーターに関する接続
| 3.3Vレギュレーター | 接続先 | |
|---|---|---|
| ピン番号 | ピン名称 | ピン名称 |
| 1（左） | 出力 | ATmega328のVCC、 および、 0.1μFのコンデンサを経由してGND |
| 2（中） | 入力 | 外部電源入力、 および、 0.1μFのコンデンサを経由してGND |
| 3（右） | GND | GND |
RN4020に関する接続
| 接続先 | RN4020 | 接続先 | ||||
|---|---|---|---|---|---|---|
| ピン名称 | ピン名称 | ピン番号 | ピン番号 | ピン名称 | ピン名称 | |
| 無接続 | GND | 1 | 24 | GND | GND | |
| 無接続 | AIO2 | 2 | 23 | VDD | 3.3V | |
| 無接続 | AIO1 | 3 | 22 | SCL | 無接続 | |
| 無接続 | AIO0 | 4 | 21 | SDA | 無接続 | |
| ATmega328の12番ピン (digital pin 6) |
UART_TX | 5 | 20 | PSVD | 無接続 | |
| ATmega328の13番ピン (digital pin 7) |
UART_RX | 6 | 19 | PIO7 | 無接続 | |
| 10kΩ抵抗を経由してGND、 および、 23番ピン(3.3V) |
WAKE_SW | 7 | 18 | PIO6 | 無接続 | |
| 無接続 | CMD/MLDP | 8 | 17 | SPI/PIO | 無接続 | |
| 無接続 | GND | 9 | 16 | GND | 無接続 | |
| ATmega328の4番ピン (digital pin 2)、 および、 LEDのアノードピン |
PIO1 | 10 | 15 | WAKE_HW | 10kΩ抵抗を経由してGND | |
| 無接続 | PIO2 | 11 | 14 | PIO5 | 無接続 | |
| 無接続 | PIO3 | 12 | 13 | PIO4 | 無接続 | |
接続図

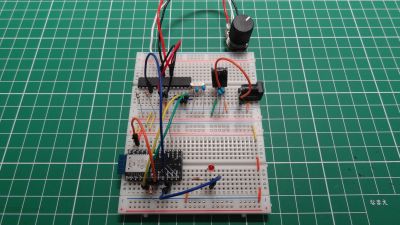

組み立て
関連ページ
次項目：ステップ1-2．ソフトウェア仕様
