ステップ2-3．動作確認

ハードウェアとソフトウェアを起動し、動作確認。

動作確認

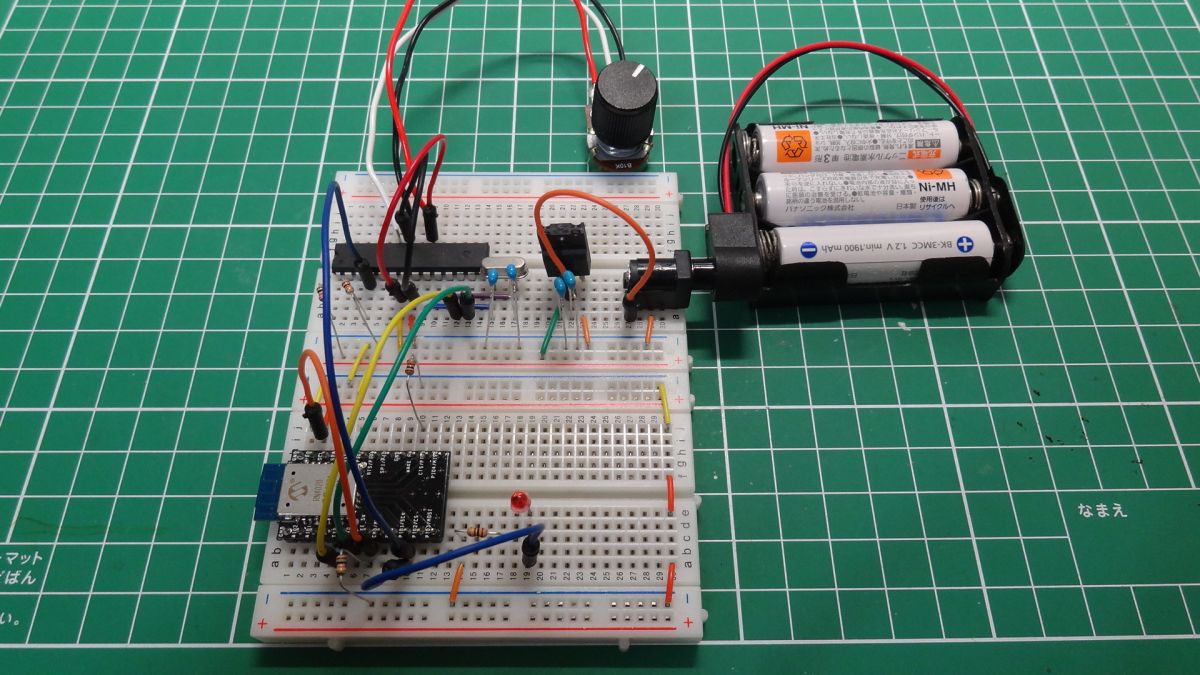

送信側ハードウェアの起動

※ハードウェアの動作は、表面的には、ステップ1と変わりません。

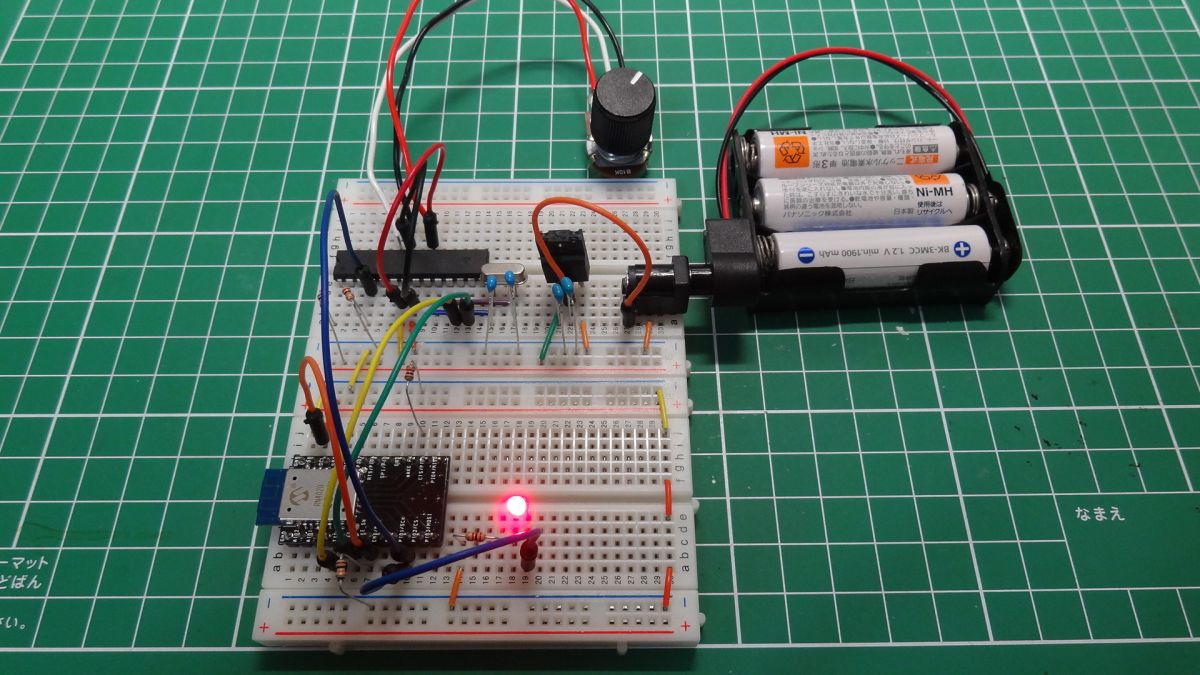

電池を入れて、送信側ハードウェアを起動します。


LEDは、BLEの接続の状態を表します。点灯：接続中。消灯：未接続。

受信側Androidアプリの操作

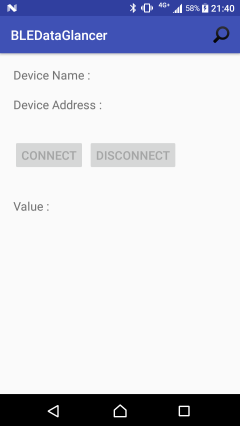

ソフト起動後の画面。
※２回目以降の起動においては、前回接続したBLEデバイスに自動接続します。


右上の「検出」アイコンをタップすると、「BLEデバイス検出アクティビティ」に移行します。

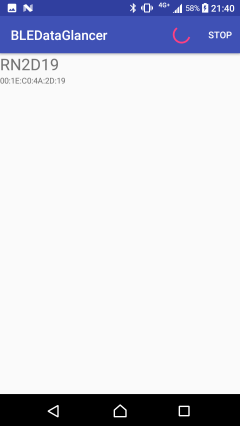

検出されたBLEデバイスの名前をタップすると、「メインアクティビティ」に戻ります。
「Device Name」欄と「Device Addres」欄に、BLEデバイスの名前とアドレスが表示されます。
「Connect」ボタンと「Disconnect」ボタンがあり、「Connect」ボタンは自動で押され、BLEデバイスに接続します。

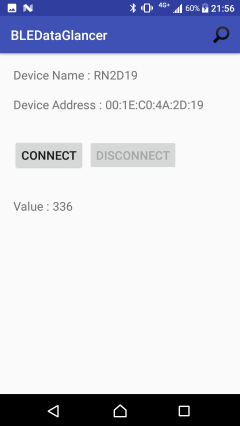

接続が完了すると、マイコンでは測定が実施され、BLEデバイスから値の変更が通知され、アプリ画面の値が表示されます。値は、0 から 1023 で、0[V] から3.3[V]を表します。
すぐに、「Disconnect」ボタンが自動で押され、BLE通信を切断します。
切断が完了すると、「Connect」ボタンは有効となり、「Disconnect」ボタンが無効となります。
（赤字：ステップ１からの変更点）


可変抵抗器をひねります。
「Connect」ボタンを押すと、BLEデバイスに接続します。

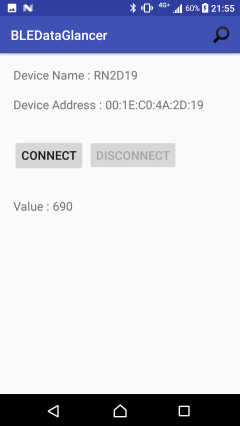

接続が完了すると、マイコンでは測定が実施され、BLEデバイスから値の変更が通知され、アプリ画面の値が変わります。
すぐに、「Disconnect」ボタンが自動で押され、BLE通信を切断します。
切断が完了すると、「Connect」ボタンは有効となり、「Disconnect」ボタンが無効となります。

電流測定の結果

「測定を行っていない状態」における電流値は以下でした。（テスターを用いた電流測定の結果。テスターのレンジ設定は、20[mA]設定）

7.01 [mA]
（ステップ1のときは、7.01 [mA]）
