DeepSleepへの移行とタイマーによる復帰

解説

ESP-WROOM-02には、スリープ機能があります。
ESP-WROOM-02のスリープ機能は、３つのスリープモード（「Modem Sleep」「Light Sleep」「Deep Sleep」）があります。
「Deep Sleep」への移行とタイマーによる復帰についてまとめます。

ESP.deepSleep() 関数で「Deep Sleep」へ移行します。

RESETピンは、HIGH電圧にプルアップしておき、 RESETピンに、LOW電圧が入力されると、「Deep Sleep」から復帰します。

ESP.deepSleep()関数の引数で、復帰までの時間[μ秒]を指定します。
「Deep Sleep」へ移行した後、ESP.deepSleep() 関数の引数で指定した時間が経過すると、IO16ピンよりLOW電圧が出力されます。
IO16ピンをRESETピンに接続すると、「Deep Sleep」へ移行した後、ESP.deepSleep()関数の引数で指定した時間経過後、「Deep Sleep」から復帰します。

部品表

最低限必要なものは「ハードウェアのセットアップ」参照

部品名	数量	商品名	参考価格
LED	1	赤色LED 3mm OSDR3133A	100個350円
100Ω抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω	100本100円

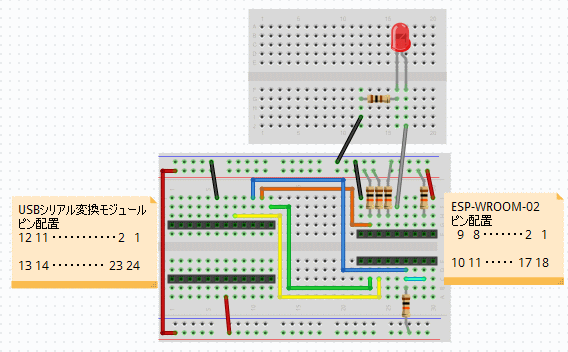

接続例

IO16ピン（17番ピン）をRESETピン（15番ピン）に接続します。

出力ピンとして、IO13 を使用した場合の接続例

サンプルコード

#define LEDPIN (13) void setup() { pinMode( LEDPIN, OUTPUT ); } void loop() { // 5回点灯消灯を繰り返す（2秒x5回=10秒） for( int i = 0; i < 5; i++ ) { digitalWrite( LEDPIN, HIGH ); delay( 1000 ); digitalWrite( LEDPIN, LOW ); delay( 1000 ); } // スリープモード移行（復帰タイマー時間の単位は[μ秒]なので、秒を1000,000倍する） ESP.deepSleep( 10 * 1000000 ); // スリープモード移行用待機処理 delay( 1000 ); }

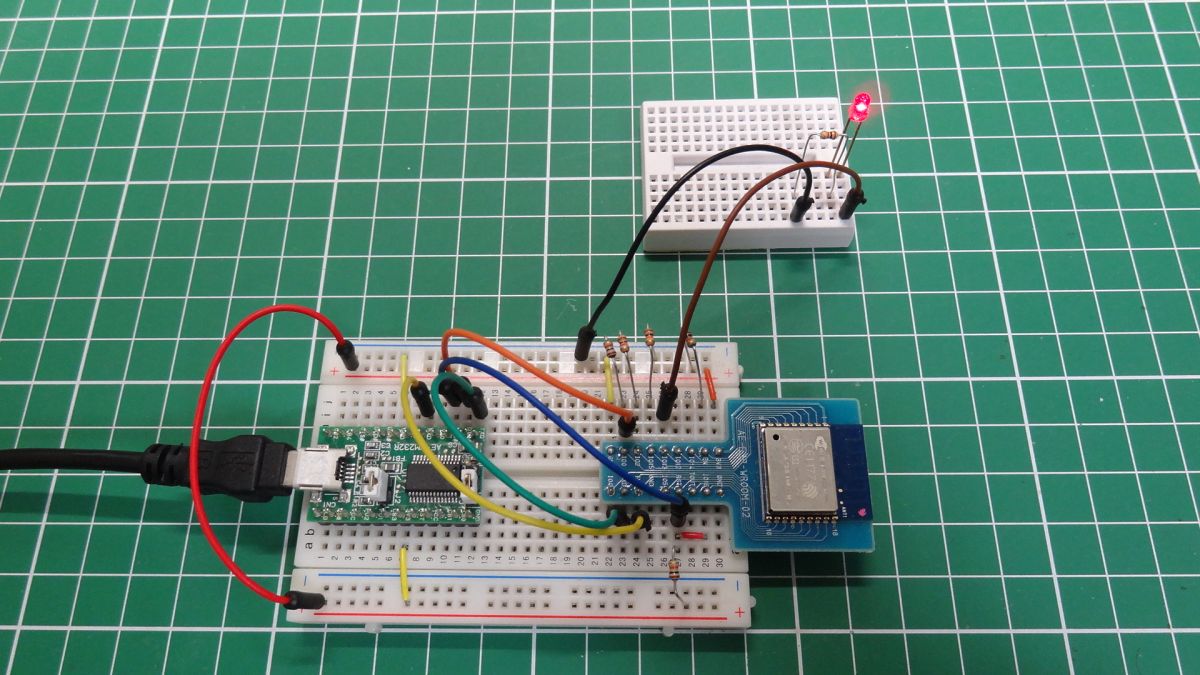

実行

①5回点灯消灯を繰り返す（10秒間）
②スリープモードへ移行
③10秒後スリープから復帰し①へ。以降①～③をループ。

ダウンロード

サンプルスケッチファイル
