LEDを点滅させる
解説
IOピンとGNDの間に、LEDと抵抗を繋ぎ、digitalWrite関数と、delay関数を組み合わせて使用することで、LEDを点滅させることができます。
LEDを点灯させるには、LEDにどれぐらいの電流、電圧を流せばよいのか、そのためにはどのような回路を組めば良いのか。
点灯させるLEDのデータシートを見ます。
電気的特性（Electrical Characteristics）の順電流（IF）と順電圧（VF）を見ます。
電気的特性の順電流（IF）が 20[mA]、順電圧（VF）が2.0[V]
のLEDを例に解説します。
「電気的特性」の意味は、「LEDに電気的特性の順電流（IF）を流したら、LEDの電圧が電気的特性の順電圧（VF）になる」という意味です。

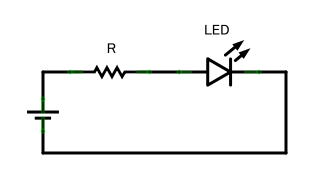

Raspberry Pi の出力ピン（HIGH電圧3.3[V]）とGNDの間に、LEDと抵抗を繋ぐことを考えます。
抵抗の値は、いくつにしたらよいか。
LEDの電気的特性（順電流（IF）20[mA]、順電圧（VF）2.0[V]）から、抵抗として、電流20[mA]、電圧1.3[V]（出力ピンHIGH電圧3.3[V]-LED順電圧2[V]）、流れるような抵抗にしたらよいことがわかります。
抵抗値 = 電圧 / 電流 = 1.3[V] / (20 * 10 ^ -3) = 65[Ω]
ということで、65[Ω]抵抗の抵抗を繋ぐとよさそうだということがわかります。
抵抗の入手のしやすさから、100[Ω]の抵抗を使用することにします。
部品表
最低限必要なものは「ハードウェアのセットアップ」参照
| 部品名 | 数量 | 商品名 | 参考価格 |
|---|---|---|---|
| LED | 1 | 赤色LED 3mm OSDR3133A | 100個350円 |
| 100Ω抵抗器 | 1 | カーボン抵抗（炭素皮膜抵抗） 1/6W 100Ω | 100本100円 |
接続例

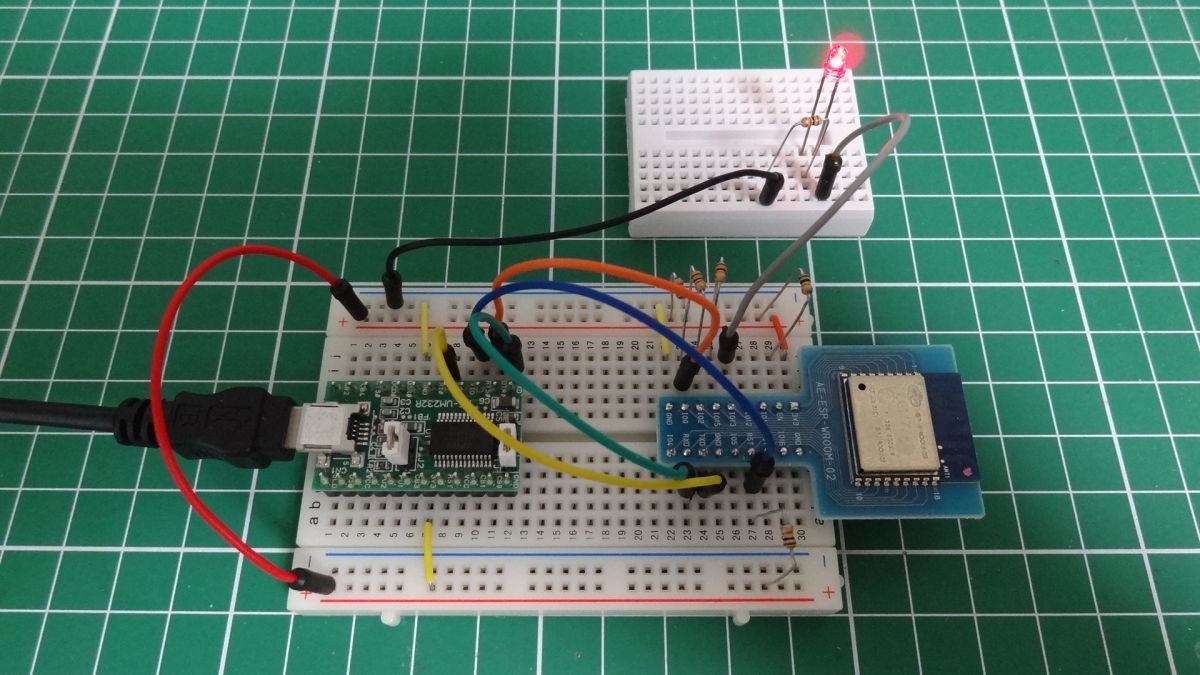

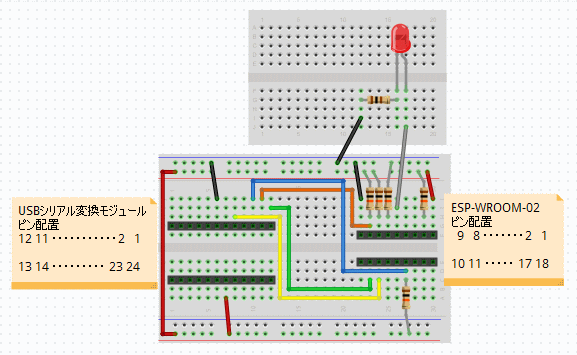

出力ピンとして、IO13 を使用した場合の接続例
サンプルコード
実行
