03．配線 (Raspberry Pi 3/4 シールド版)

Raspberry Pi 3/4 の上に乗せる基板の配線についてまとめます。
（ブレッドボードの配線については、「03．配線 (ブレッドボード版)」にあります。
　Raspberry Pi Zero の上に乗せる基板の配線は、「03．配線 (Raspberry Pi Zero シールド板)」にあります。）

配線表

ハードウェア仕様の「FMラジオモジュールまわりの回路図」に従い配線します。
下記配線表になるように、基板に配線をします。

FMラジオモジュール RDA5807M RRD-102		接続先（Raspberry Pi、オーディオジャック）
ピン番号	ピン名称	接続先
1	SDA	Raspberry Piの3番ピン(GPIO2,SDA) および 10kΩ抵抗を経由して3V3
2	SCL	Raspberry Piの5番ピン(GPIO2,SDA) および 10kΩ抵抗を経由して3V3
3	NC	(無接続)
4	NC	(無接続)
5	3V3	Raspberry Piの1番ピン(3V3) および 0.1μFコンデンサを経由してGND
6	GND	GND
7	L OUT	ACカップリング回路、分圧回路を経由して、オーディオジャックのLピン
8	R OUT	ACカップリング回路、分圧回路を経由して、オーディオジャックのRピン
9	NC	(無接続)
10	ANT	ターミナルブロックを経由して、アンテナ用ビニール線

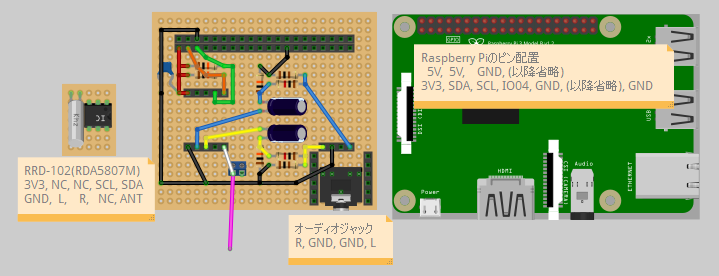

配線図では基板の表側を配線が這っていますが、実際には、裏側を這わせます。

配線表、配線図に従い、基板に部品をはんだ付けします。

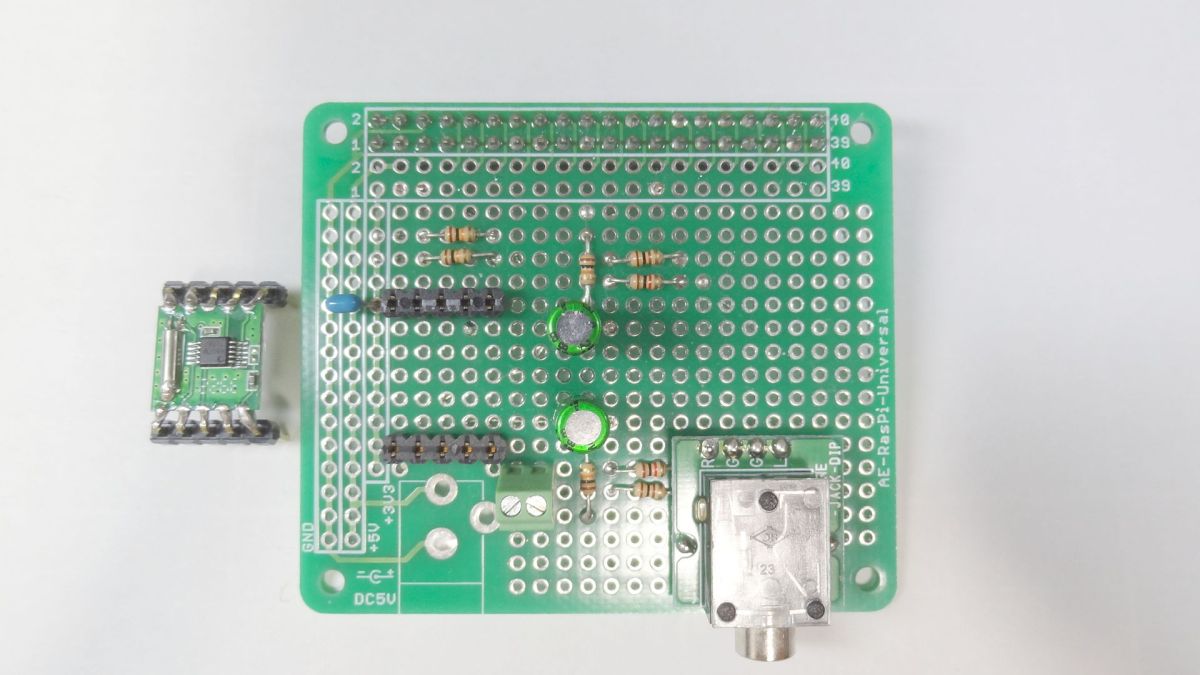

表側（FMラジオモジュールを外した状態）

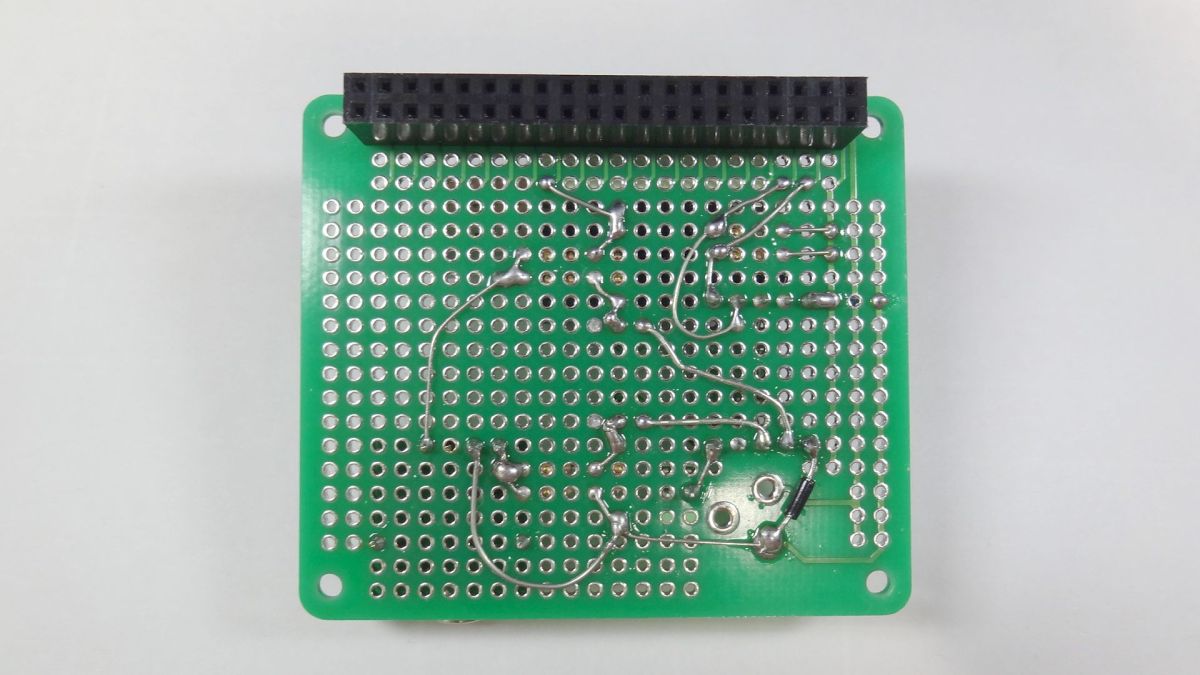

裏側

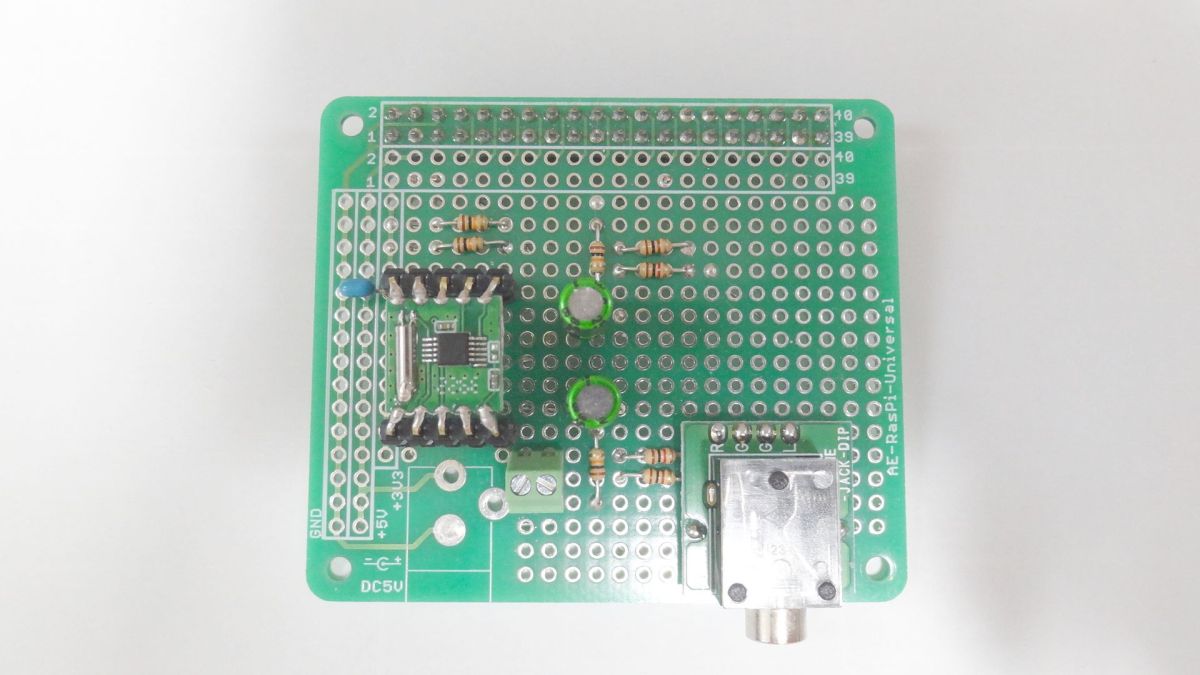

表側（FMラジオモジュールをはめた状態）
