06．BLEデバイスへ値を書き込む処理を作る

BLEデバイスへ値を書き込む処理を作成します。

解説

BLEデバイスへ、値を書き込むためにすべきことは、以下です。

1. BluetoothGattオブジェクトを用いて、サービスUUIDを指定してサービスオブジェクトを取得します。
   mBluetoothGatt.getService( uuid_service );
2. 取得したサービスオブジェクトを用いて、キャラクタリスティックUUIDを指定してキャラクタリスティックオブジェクトを取得します。
   blechar = mBluetoothGatt.getService( uuid_service ).getCharacteristic( uuid_characteristic );
3. 取得したキャラクタリスティックオブジェクトに、値をセットします。
   blechar.setValue( string );
4. BluetoothGattオブジェクトを用いて、キャラクタリスティックを書き込みます。
   mBluetoothGatt.writeCharacteristic( blechar );
5. BluetoothGattコールバックオブジェクトの定義にて、キャラクタリスティックが書き込まれたときの処理であるonCharacteristicWrite関数を定義し、ソフトウェア固有の処理（書き込みボタンの有効化等）を行います。

上記以外に、今回やっていることは、以下です。

• 「Hello」ボタンで、文字列「Hello」をBLEデバイスへ書き込みます。「World」ボタンで、文字列「World」をBLEデバイスへ書き込みます。
  （onClick関数において、「Hello」ボタン、「World」ボタンの場合、writeCharacteristic関数を呼び出します。）

実装

プロジェクトを開く

05．で作成したプロジェクトを開きます。

文字列リソースの追加

必要な文字列定義を追加します。

「Project」ペインの「app > res > values > strings.xml」を開きます。

２つの「キャラクタリスティック書き込み」ボタン用の文字列の定義を追加します。
<string name="hello">Hello</string> <string name="world">World</string>

「strings.xml」全体としては、以下のようにします。
<resources> <string name="app_name">BLE Communicator</string> <!-- MainActivity トースト用 --> <string name="ble_is_not_supported">BLE is not supported</string> <string name="bluetooth_is_not_supported">Bluetooth is not supported.</string> <string name="bluetooth_is_not_working">Bluetooth is not working.</string> <!-- MainActivity メニュー用 --> <string name="search">Search</string> <!-- MainActivity ラベル用 --> <string name="device_name">Device Name : </string> <string name="device_address">Device Address : </string> <string name="connect">Connect</string> <string name="disconnect">Disconnect</string> <string name="chara1">Chara1 : </string> <string name="chara2">Chara2 : </string> <string name="chara1_notify">Chara1(Notify) : </string> <string name="hello">Hello</string> <string name="world">World</string> <!-- DeviceListActivity トースト用 --> <string name="unknown_device">Unknown device</string> <!-- DeviceListActivity メニュー用 --> <string name="scan">Scan</string> <string name="stop">Stop</string> </resources>

ファイルを上書き保存します。

レイアウトの編集

メインアクティビティのレイアウトを編集します。

「Project」ペインの「app > res > layout > activity_main.xml」を開きます。

「キャラクタリスティック１変更通知ON/OFF」チェックボックスと値を表示するためのTextViewの下に、２つの「キャラクタリスティック書き込み」ボタンを設置します。
<LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/chara2" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <Button android:id="@+id/button_writehello" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/hello" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <Button android:id="@+id/button_writeworld" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/world" android:textSize="18sp"/> </LinearLayout>

activity_main.xmlの内容を以下のようにします。
<?xml version="1.0" encoding="utf-8"?> <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="vertical"> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/device_name" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <TextView android:id="@+id/textview_devicename" android:layout_width="match_parent" android:layout_height="wrap_content" android:textSize="18sp"/> </LinearLayout> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/device_address" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <TextView android:id="@+id/textview_deviceaddress" android:layout_width="match_parent" android:layout_height="wrap_content" android:textSize="18sp"/> </LinearLayout> <Space android:layout_width="match_parent" android:layout_height="20dp"/> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <Button android:id="@+id/button_connect" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/connect" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <Button android:id="@+id/button_disconnect" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/disconnect" android:textSize="18sp"/> </LinearLayout> <Space android:layout_width="match_parent" android:layout_height="20dp"/> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <Button android:id="@+id/button_readchara1" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/chara1" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <TextView android:id="@+id/textview_readchara1" android:layout_width="match_parent" android:layout_height="wrap_content" android:textSize="18sp"/> </LinearLayout> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <Button android:id="@+id/button_readchara2" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/chara2" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <TextView android:id="@+id/textview_readchara2" android:layout_width="match_parent" android:layout_height="wrap_content" android:textSize="18sp"/> </LinearLayout> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <CheckBox android:id="@+id/checkbox_notifychara1" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/chara1_notify" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <TextView android:id="@+id/textview_notifychara1" android:layout_width="match_parent" android:layout_height="wrap_content" android:textSize="18sp"/> </LinearLayout> <LinearLayout android:layout_width="match_parent" android:layout_height="wrap_content" android:layout_margin="10dp" android:orientation="horizontal"> <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/chara2" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <Button android:id="@+id/button_writehello" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/hello" android:textSize="18sp"/> <Space android:layout_width="5dp" android:layout_height="wrap_content"/> <Button android:id="@+id/button_writeworld" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="@string/world" android:textSize="18sp"/> </LinearLayout> </LinearLayout>

メインアクティビティクラスのメンバー変数の追加

メインアクティビティに、必要な定数宣言とメンバー変数宣言を追加します。

２つの「キャラクタリスティック書き込み」ボタンの変数宣言を追加します。

「MainActivity」クラスの定数、変数の宣言を以下のようにします。
public class MainActivity extends AppCompatActivity implements View.OnClickListener { // 定数（Bluetooth LE Gatt UUID） // Private Service private static final UUID UUID_SERVICE_PRIVATE = UUID.fromString( "FF6B1160-8FE6-11E7-ABC4-CEC278B6B50A" ); private static final UUID UUID_CHARACTERISTIC_PRIVATE1 = UUID.fromString( "FF6B1426-8FE6-11E7-ABC4-CEC278B6B50A" ); private static final UUID UUID_CHARACTERISTIC_PRIVATE2 = UUID.fromString( "FF6B1548-8FE6-11E7-ABC4-CEC278B6B50A" ); // for Notification private static final UUID UUID_NOTIFY = UUID.fromString( "00002902-0000-1000-8000-00805f9b34fb" ); // 定数 private static final int REQUEST_ENABLEBLUETOOTH = 1; // Bluetooth機能の有効化要求時の識別コード private static final int REQUEST_CONNECTDEVICE = 2; // デバイス接続要求時の識別コード // メンバー変数 private BluetoothAdapter mBluetoothAdapter; // BluetoothAdapter : Bluetooth処理で必要 private String mDeviceAddress = ""; // デバイスアドレス private BluetoothGatt mBluetoothGatt = null; // Gattサービスの検索、キャラスタリスティックの読み書き // GUIアイテム private Button mButton_Connect; // 接続ボタン private Button mButton_Disconnect; // 切断ボタン private Button mButton_ReadChara1; // キャラクタリスティック１の読み込みボタン private Button mButton_ReadChara2; // キャラクタリスティック２の読み込みボタン private CheckBox mCheckBox_NotifyChara1; // キャラクタリスティック１の変更通知ON/OFFチェックボックス private Button mButton_WriteHello; // キャラクタリスティック２への「Hello」書き込みボタン private Button mButton_WriteWorld; // キャラクタリスティック２への「World」書き込みボタン // BluetoothGattコールバックオブジェクト private final BluetoothGattCallback mGattcallback = new BluetoothGattCallback() （・・・省略・・・）

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。
リビルドし、エラー、警告がないことを確認します。

メインアクティビティクラスのonCreate関数の編集

メインアクティビティのonCreate関数に、必要な処理を追加します。

２つの「キャラクタリスティック書き込み」ボタンの取得とクリックリスナーの設定の処理を追加します。

onCreate関数を、以下のようにします。
@Override protected void onCreate( Bundle savedInstanceState ) { super.onCreate( savedInstanceState ); setContentView( R.layout.activity_main ); // GUIアイテム mButton_Connect = (Button)findViewById( R.id.button_connect ); mButton_Connect.setOnClickListener( this ); mButton_Disconnect = (Button)findViewById( R.id.button_disconnect ); mButton_Disconnect.setOnClickListener( this ); mButton_ReadChara1 = (Button)findViewById( R.id.button_readchara1 ); mButton_ReadChara1.setOnClickListener( this ); mButton_ReadChara2 = (Button)findViewById( R.id.button_readchara2 ); mButton_ReadChara2.setOnClickListener( this ); mCheckBox_NotifyChara1 = (CheckBox)findViewById( R.id.checkbox_notifychara1 ); mCheckBox_NotifyChara1.setOnClickListener( this ); mButton_WriteHello = (Button)findViewById( R.id.button_writehello ); mButton_WriteHello.setOnClickListener( this ); mButton_WriteWorld = (Button)findViewById( R.id.button_writeworld ); mButton_WriteWorld.setOnClickListener( this ); // Android端末がBLEをサポートしてるかの確認 （・・・省略・・・）

メインアクティビティクラスのクリックリスナーの編集

メインアクティビティのクリックリスナーに、必要な処理を追加します。

２つの「キャラクタリスティック書き込み」ボタンクリック時の処理を追加します。

onClick関数を、以下のようにします。
@Override public void onClick( View v ) { if( mButton_Connect.getId() == v.getId() ) { mButton_Connect.setEnabled( false ); // 接続ボタンの無効化（連打対策） connect(); // 接続 return; } if( mButton_Disconnect.getId() == v.getId() ) { mButton_Disconnect.setEnabled( false ); // 切断ボタンの無効化（連打対策） disconnect(); // 切断 return; } if( mButton_ReadChara1.getId() == v.getId() ) { readCharacteristic( UUID_SERVICE_PRIVATE, UUID_CHARACTERISTIC_PRIVATE1 ); return; } if( mButton_ReadChara2.getId() == v.getId() ) { readCharacteristic( UUID_SERVICE_PRIVATE, UUID_CHARACTERISTIC_PRIVATE2 ); return; } if( mCheckBox_NotifyChara1.getId() == v.getId() ) { setCharacteristicNotification( UUID_SERVICE_PRIVATE, UUID_CHARACTERISTIC_PRIVATE1, mCheckBox_NotifyChara1.isChecked() ); return; } if( mButton_WriteHello.getId() == v.getId() ) { mButton_WriteHello.setEnabled( false ); // 書き込みボタンの無効化（連打対策） mButton_WriteWorld.setEnabled( false ); // 書き込みボタンの無効化（連打対策） writeCharacteristic( UUID_SERVICE_PRIVATE, UUID_CHARACTERISTIC_PRIVATE2, "Hello" ); return; } if( mButton_WriteWorld.getId() == v.getId() ) { mButton_WriteHello.setEnabled( false ); // 書き込みボタンの無効化（連打対策） mButton_WriteWorld.setEnabled( false ); // 書き込みボタンの無効化（連打対策） writeCharacteristic( UUID_SERVICE_PRIVATE, UUID_CHARACTERISTIC_PRIVATE2, "World" ); return; } }

キャラクタリスティックの書き込みの関数の追加

キャラクタリスティックの書き込みの関数を追加します。

「MainActivity」クラスの末尾に、以下を追加します。
// キャラクタリスティックの書き込み private void writeCharacteristic( UUID uuid_service, UUID uuid_characteristic, String string ) { if( null == mBluetoothGatt ) { return; } BluetoothGattCharacteristic blechar = mBluetoothGatt.getService( uuid_service ).getCharacteristic( uuid_characteristic ); blechar.setValue( string ); mBluetoothGatt.writeCharacteristic( blechar ); }

BluetoothGattコールバッククラスのオブジェクトの定義の編集

BluetoothGattコールバッククラスのオブジェクトの定義を編集します。

接続可能範囲から外れて切断されたとき処理に、２つの「キャラクタリスティック書き込み」ボタンを無効にする処理を追加します。
サービス検索が完了したときの処理に、２つの「キャラクタリスティック書き込み」ボタンを有効にする処理を追加します。
キャラクタリスティックが書き込まれたときの処理を追加します。

BluetoothGattコールバッククラスのオブジェクトの定義を以下のようにします。
// BluetoothGattコールバックオブジェクト private final BluetoothGattCallback mGattcallback = new BluetoothGattCallback() { // 接続状態変更（connectGatt()の結果として呼ばれる。） @Override public void onConnectionStateChange( BluetoothGatt gatt, int status, int newState ) { if( BluetoothGatt.GATT_SUCCESS != status ) { return; } if( BluetoothProfile.STATE_CONNECTED == newState ) { // 接続完了 mBluetoothGatt.discoverServices(); // サービス検索 runOnUiThread( new Runnable() { public void run() { // GUIアイテムの有効無効の設定 // 切断ボタンを有効にする mButton_Disconnect.setEnabled( true ); } } ); return; } if( BluetoothProfile.STATE_DISCONNECTED == newState ) { // 切断完了（接続可能範囲から外れて切断された） // 接続可能範囲に入ったら自動接続するために、mBluetoothGatt.connect()を呼び出す。 mBluetoothGatt.connect(); runOnUiThread( new Runnable() { public void run() { // GUIアイテムの有効無効の設定 // 読み込みボタンを無効にする（通知チェックボックスはチェック状態を維持。通知ONで切断した場合、再接続時に通知は再開するので） mButton_ReadChara1.setEnabled( false ); mButton_ReadChara2.setEnabled( false ); mCheckBox_NotifyChara1.setEnabled( false ); mButton_WriteHello.setEnabled( false ); mButton_WriteWorld.setEnabled( false ); } } ); return; } } // サービス検索が完了したときの処理（mBluetoothGatt.discoverServices()の結果として呼ばれる。） @Override public void onServicesDiscovered( BluetoothGatt gatt, int status ) { if( BluetoothGatt.GATT_SUCCESS != status ) { return; } // 発見されたサービスのループ for( BluetoothGattService service : gatt.getServices() ) { // サービスごとに個別の処理 if( ( null == service ) || ( null == service.getUuid() ) ) { continue; } if( UUID_SERVICE_PRIVATE.equals( service.getUuid() ) ) { // プライベートサービス runOnUiThread( new Runnable() { public void run() { // GUIアイテムの有効無効の設定 mButton_ReadChara1.setEnabled( true ); mButton_ReadChara2.setEnabled( true ); mCheckBox_NotifyChara1.setEnabled( true ); mButton_WriteHello.setEnabled( true ); mButton_WriteWorld.setEnabled( true ); } } ); continue; } } } // キャラクタリスティックが読み込まれたときの処理 @Override public void onCharacteristicRead( BluetoothGatt gatt, BluetoothGattCharacteristic characteristic, int status ) { if( BluetoothGatt.GATT_SUCCESS != status ) { return; } // キャラクタリスティックごとに個別の処理 if( UUID_CHARACTERISTIC_PRIVATE1.equals( characteristic.getUuid() ) ) { // キャラクタリスティック１：データサイズは、2バイト（数値を想定。0～65,535） byte[] byteChara = characteristic.getValue(); ByteBuffer bb = ByteBuffer.wrap( byteChara ); final String strChara = String.valueOf( bb.getShort() ); runOnUiThread( new Runnable() { public void run() { // GUIアイテムへの反映 ( (TextView)findViewById( R.id.textview_readchara1 ) ).setText( strChara ); } } ); return; } if( UUID_CHARACTERISTIC_PRIVATE2.equals( characteristic.getUuid() ) ) { // キャラクタリスティック２：データサイズは、8バイト（文字列を想定。半角文字8文字） final String strChara = characteristic.getStringValue( 0 ); runOnUiThread( new Runnable() { public void run() { // GUIアイテムへの反映 ( (TextView)findViewById( R.id.textview_readchara2 ) ).setText( strChara ); } } ); return; } } // キャラクタリスティック変更が通知されたときの処理 @Override public void onCharacteristicChanged( BluetoothGatt gatt, BluetoothGattCharacteristic characteristic ) { // キャラクタリスティックごとに個別の処理 if( UUID_CHARACTERISTIC_PRIVATE1.equals( characteristic.getUuid() ) ) { // キャラクタリスティック１：データサイズは、2バイト（数値を想定。0～65,535） byte[] byteChara = characteristic.getValue(); ByteBuffer bb = ByteBuffer.wrap( byteChara ); final String strChara = String.valueOf( bb.getShort() ); runOnUiThread( new Runnable() { public void run() { // GUIアイテムへの反映 ( (TextView)findViewById( R.id.textview_notifychara1 ) ).setText( strChara ); } } ); return; } } // キャラクタリスティックが書き込まれたときの処理 @Override public void onCharacteristicWrite( BluetoothGatt gatt, BluetoothGattCharacteristic characteristic, int status ) { if( BluetoothGatt.GATT_SUCCESS != status ) { return; } // キャラクタリスティックごとに個別の処理 if( UUID_CHARACTERISTIC_PRIVATE2.equals( characteristic.getUuid() ) ) { // キャラクタリスティック２：データサイズは、8バイト（文字列を想定。半角文字8文字） runOnUiThread( new Runnable() { public void run() { // GUIアイテムの有効無効の設定 // 書き込みボタンを有効にする mButton_WriteHello.setEnabled( true ); mButton_WriteWorld.setEnabled( true ); } } ); return; } } };

「Cannot resolve symbol」エラーは、「Alt + Enter」で、必要なクラスをimportします。
リビルドし、エラー、警告がないことを確認します。

メインアクティビティクラスのonResume関数の編集

onResume関数を編集します。

初回表示時および復帰時には、２つの「キャラクタリスティック書き込み」ボタンが無効となるように処理を追加します。
// 初回表示時、および、ポーズからの復帰時 @Override protected void onResume() { super.onResume(); // Android端末のBluetooth機能の有効化要求 requestBluetoothFeature(); // GUIアイテムの有効無効の設定 mButton_Connect.setEnabled( false ); mButton_Disconnect.setEnabled( false ); mButton_ReadChara1.setEnabled( false ); mButton_ReadChara2.setEnabled( false ); mCheckBox_NotifyChara1.setChecked( false ); mCheckBox_NotifyChara1.setEnabled( false ); mButton_WriteHello.setEnabled( false ); mButton_WriteWorld.setEnabled( false ); // デバイスアドレスが空でなければ、接続ボタンを有効にする。 if( !mDeviceAddress.equals( "" ) ) { mButton_Connect.setEnabled( true ); } // 接続ボタンを押す mButton_Connect.callOnClick(); }

メインアクティビティクラスの、disconnect関数の編集

disconnect関数を編集します。

接続を切断したときには、２つの「キャラクタリスティック書き込み」ボタンが無効となるように処理を追加します。
// 切断 private void disconnect() { if( null == mBluetoothGatt ) { return; } // 切断 // mBluetoothGatt.disconnect()ではなく、mBluetoothGatt.close()しオブジェクトを解放する。 // 理由：「ユーザーの意思による切断」と「接続範囲から外れた切断」を区別するため。 // ①「ユーザーの意思による切断」は、mBluetoothGattオブジェクトを解放する。再接続は、オブジェクト構築から。 // ②「接続可能範囲から外れた切断」は、内部処理でmBluetoothGatt.disconnect()処理が実施される。 // 切断時のコールバックでmBluetoothGatt.connect()を呼んでおくと、接続可能範囲に入ったら自動接続する。 mBluetoothGatt.close(); mBluetoothGatt = null; // GUIアイテムの有効無効の設定 // 接続ボタンのみ有効にする mButton_Connect.setEnabled( true ); mButton_Disconnect.setEnabled( false ); mButton_ReadChara1.setEnabled( false ); mButton_ReadChara2.setEnabled( false ); mCheckBox_NotifyChara1.setChecked( false ); mCheckBox_NotifyChara1.setEnabled( false ); mButton_WriteHello.setEnabled( false ); mButton_WriteWorld.setEnabled( false ); }

実行

BLEモジュールの準備。

「フィジカルコンピューティング > RN4020 > Arduinoからのキャラクタリスティックの値の書き込み」に従い、BLEモジュールを準備しておきます。

作成したプライベートサービスの仕様としては、以下です。

• キャラクタリスティックは２つ。
• １つ目のキャラクタリスティックは、
  - 読み出しができる。
  - ノーティファイが可能。
  - データサイズは、2バイト（数値を想定。0～65,535）。
• ２つ目のキャラクタリスティックは、
  - 書き込みと読み出しができる。
  - ノーティファイはなし。
  - データサイズは、8バイト（文字列を想定。半角文字8文字）

Arduinoからのキャラクタリスティックの値の書き込みのプログラムの内容としては、以下です。

• １秒ごとに、カウンターをカウントアップする。
• １秒ごとに、カウンターの値を、１つ目のキャラクタリスティックに書き込む。
• 60秒ごとに、(カウンターの値 / 60)から経過分数を算出し、文字列「(経過分数)[min]」を、２つ目のキャラクタリスティックにを書き込む。

Android端末にて、動作確認。

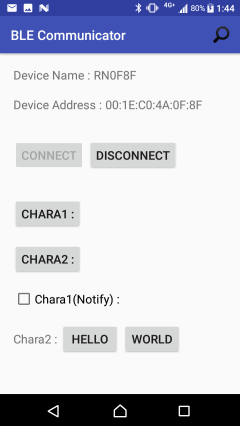

BLEデバイスと接続直後の画面。
「HELLO」ボタンと「WORLD」ボタンがあります。


「HELLO」ボタンをタップすると、文字列「Hello」をBLEデバイスへ書き込みます。書き込みの結果は、「CHARA2」ボタンをタップすることで確認します。

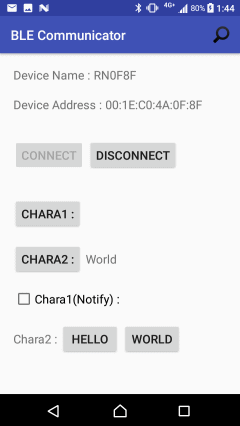

「WORLD」ボタンをタップすると、文字列「World」をBLEデバイスへ書き込みます。書き込みの結果は、「CHARA2」ボタンをタップすることで確認します。

ダウンロード

サンプルプロジェクト
（github.com上のダウンロードページ）
