05．モデルデータ構造を作る

04．で作成したモデルビューワは、表示するモデルデータを描画関数内で定義していました。

モデルデータ構造を作成し、04．で作成したモデルビューワを、モデルデータ構造データを描画するようにします。

解説

ポリゴン描画にとって効率のよいデータ構造を用意し、このデータ構造のデータを作成し、ポリゴン描画をします。

プロジェクトを開く

04．で作成したモデルビューワプロジェクトを開きます。

モデルデータ構造の作成

「メニュー／プロジェクト／新しい項目の追加」でファイル名「Model.h」のファイルを作成します。

Model.hの内容を以下のようにします。

// // Model.h // #pragma once #include <vector> class CVector { public: float x, y, z; public: CVector( float a = 0.0, float b = 0.0, float c = 0.0 ) : x(a), y(b), z(c) {} }; class CIndexedTriangle { public: unsigned int m_ui3IndexVertex[3]; // 頂点番号 public: CIndexedTriangle( unsigned int a = 0, unsigned int b = 0, unsigned int c = 0 ) { m_ui3IndexVertex[0] = a; m_ui3IndexVertex[1] = b; m_ui3IndexVertex[2] = c; } }; class CModel { public: std::vector<CVector> m_vVertex; // 頂点配列 std::vector<CIndexedTriangle> m_vIndexedTriangle; // 三角形配列 };

モデルビューワのビュークラスにモデルデータ構造データメンバーの追加

ModelViewerView.h に
#include "Model.h"
を追加します。
ModelViewerView.h のモデルビューワのビュークラスにメンバ変数の宣言
CModel m_model;
を追加します。

// ModelViewerView.h : CModelViewerView クラスのインターフェイス // #pragma once #include "OpenGLPickView.h" #include "Model.h" class CModelViewerView : public COpenGLPickView { // メンバ変数 private: （・・・略・・・） BOOL m_bPickFace; CModel m_model; （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

モデルデータ構築処理の追加

ModelViewerView.cpp のモデルビューワのビュークラスのコンストラクタにモデルデータ構築処理を追加します。

CModelViewerView::CModelViewerView() : m_bRotation( TRUE ), m_bPan( TRUE ), m_bZoom( TRUE ), m_bRenderPoint( TRUE ), m_bRenderLine( TRUE ), m_bRenderFace( TRUE ), m_bPickPoint( TRUE ), m_bPickLine( TRUE ), m_bPickFace( TRUE ) { // TODO: 構築コードをここに追加します。 m_model.m_vVertex.push_back( CVector( -5, -5, -5 ) ); m_model.m_vVertex.push_back( CVector( 5, -5, -5 ) ); m_model.m_vVertex.push_back( CVector( 5, 5, -5 ) ); m_model.m_vVertex.push_back( CVector( -5, 5, -5 ) ); m_model.m_vVertex.push_back( CVector( -5, -5, 5 ) ); m_model.m_vVertex.push_back( CVector( 5, -5, 5 ) ); m_model.m_vVertex.push_back( CVector( 5, 5, 5 ) ); m_model.m_vVertex.push_back( CVector( -5, 5, 5 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 0, 1, 3 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 1, 2, 3 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 1, 5, 2 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 5, 6, 2 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 5, 4, 6 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 4, 7, 6 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 4, 0, 7 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 0, 3, 7 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 3, 2, 7 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 2, 6, 7 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 4, 5, 0 ) ); m_model.m_vIndexedTriangle.push_back( CIndexedTriangle( 5, 1, 0 ) ); }

ビルドし、エラー、警告がないことを確認します。

RenderModel関数の変更

モデルデータ構造データを描画するように ModelViewerView.cpp のRenderModel関数を変更します。

void CModelViewerView::RenderModel( ERENDERMODE eRenderMode ) { if( 0 == m_model.m_vVertex.size() ) { return; } unsigned int uiIndexTriangle; unsigned int uiIndexLine; unsigned int uiIndexPoint; unsigned int ui3; glPushAttrib( GL_ALL_ATTRIB_BITS ); // アトリビュート復帰できるように、一つ追加 // 面 if( m_bRenderFace ) { if( RM_RENDER == eRenderMode ) { glColor3f( 0.5f, 0.5f, 0.0f ); } if( RM_PICK_ELEMENTTYPE == eRenderMode ) { glColor3f( 1.0f, 0.0f, 0.0f ); } for( uiIndexTriangle = 0; uiIndexTriangle < m_model.m_vIndexedTriangle.size(); uiIndexTriangle++ ) { if( RM_PICK_ELEMENTID == eRenderMode ) { glColor3ub( GetRValue( uiIndexTriangle ), GetGValue( uiIndexTriangle ), GetBValue( uiIndexTriangle ) ); } glBegin( GL_TRIANGLES ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[0]] ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[1]] ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[2]] ); glEnd(); } // ピック面の描画 if( RM_RENDER == eRenderMode ) { if( RET_FACE == m_auiName_picked[1] ) { uiIndexTriangle = m_auiName_picked[2]; glColor3f( 1.0f, 1.0f, 0.0f ); // ピック色 glBegin( GL_TRIANGLES ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[0]] ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[1]] ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[2]] ); glEnd(); } } } // 線 if( m_bRenderLine ) { glLineWidth( 2.0 ); if( RM_RENDER == eRenderMode ) { glColor3f( 0.0f, 0.5f, 0.5f ); } if( RM_PICK_ELEMENTTYPE == eRenderMode ) { glColor3f( 0.0f, 1.0f, 0.0f ); } for( uiIndexTriangle = 0; uiIndexTriangle < m_model.m_vIndexedTriangle.size(); ++uiIndexTriangle ) { for( ui3 = 0; ui3 < 3; ++ui3 ) { if( RM_PICK_ELEMENTID == eRenderMode ) { uiIndexLine = uiIndexTriangle * 3 + ui3; glColor3ub( GetRValue( uiIndexLine ), GetGValue( uiIndexLine ), GetBValue( uiIndexLine ) ); } glBegin( GL_LINES ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[( ui3 + 0 ) % 3]] ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[( ui3 + 1 ) % 3]] ); glEnd(); } } // ピック線の描画 if( RM_RENDER == eRenderMode ) { if( RET_LINE == m_auiName_picked[1] ) { uiIndexLine = m_auiName_picked[2]; uiIndexTriangle = uiIndexLine / 3; ui3 = uiIndexLine % 3; glLineWidth( 5.0f ); glColor3f( 0.0f, 1.0f, 1.0f ); glBegin( GL_LINES ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[( ui3 + 0 ) % 3]] ); glVertex3fv( (float*)&m_model.m_vVertex[m_model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[( ui3 + 1 ) % 3]] ); glEnd(); } } } // 点 if( m_bRenderPoint ) { glPointSize( 5.0 ); if( RM_RENDER == eRenderMode ) { glColor3f( 0.5f, 0.0f, 0.5f ); } if( RM_PICK_ELEMENTTYPE == eRenderMode ) { glColor3f( 0.0f, 0.0f, 1.0f ); } for( uiIndexPoint = 0; uiIndexPoint < m_model.m_vVertex.size(); uiIndexPoint++ ) { if( RM_PICK_ELEMENTID == eRenderMode ) { glColor3ub( (GLubyte)GetRValue( uiIndexPoint ), (GLubyte)GetGValue( uiIndexPoint ), (GLubyte)GetBValue( uiIndexPoint ) ); } glBegin( GL_POINTS ); glVertex3fv( (float*)&m_model.m_vVertex[uiIndexPoint] ); glEnd(); } // ピック点の描画 if( RM_RENDER == eRenderMode ) { if( RET_POINT == m_auiName_picked[1] ) { glPointSize( 10.0f ); glColor3f( 1.0f, 0.0f, 1.0f ); uiIndexPoint = m_auiName_picked[2]; glBegin( GL_POINTS ); glVertex3fv( (float*)&m_model.m_vVertex[uiIndexPoint] ); glEnd(); } } } glPopAttrib(); // アトリビュートの復帰 return; }

ビルドし、エラー、警告がないことを確認します。

実行

実行し、04．で作成したモデルビューワプログラムと同じ結果になることを確認します。

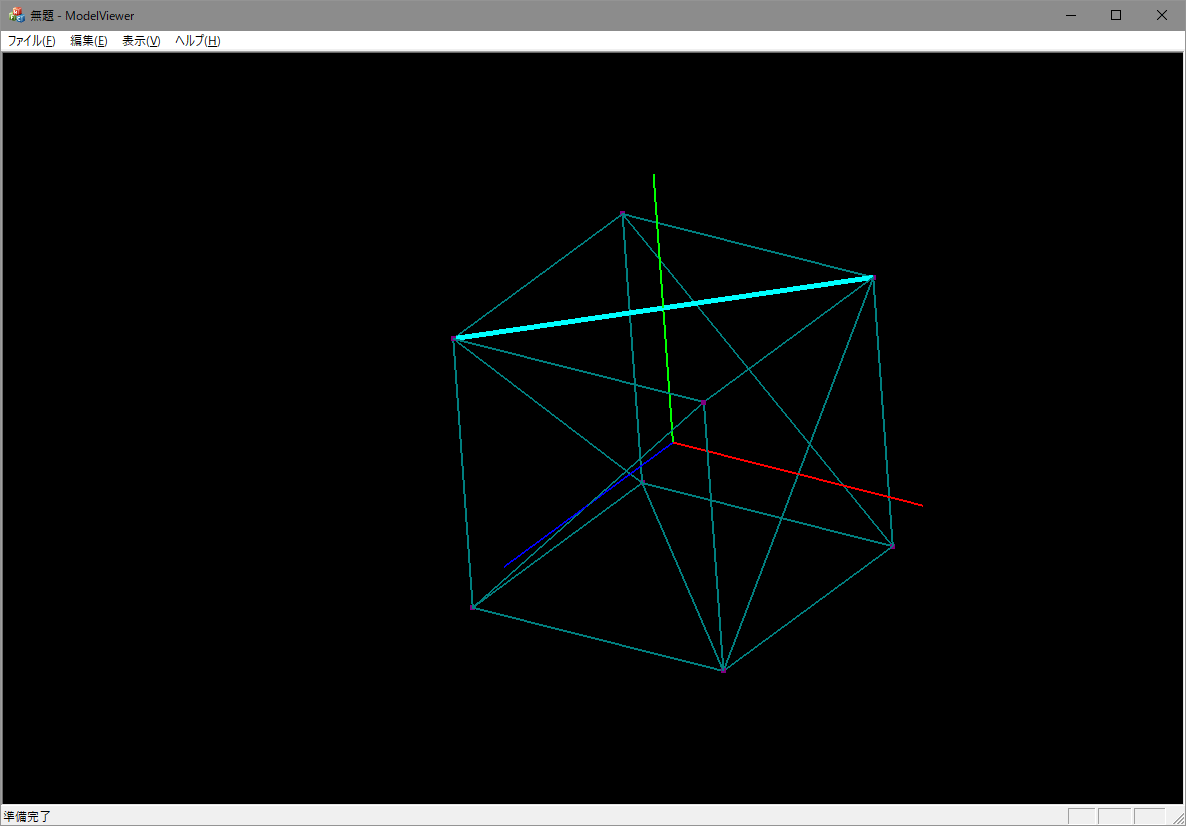

実行結果

ダウンロード

ソースファイルダウンロード (ModelViewerOpenGLMFC2015_05_model.zip)
