06．モデルデータファイル読み込みを作る

05．で作成したモデルビューワは、表示するモデルデータをアプリケーション内で定義していました。

モデルデータファイル読み込み処理を作成し、05．で作成したモデルビューワを、ファイルからモデルデータを読み込んで描画するようにします。

解説

アスキー形式STLファイル読み込み処理を作成します。

プロジェクトを開く

05．で作成したモデルビューワプロジェクトを開きます。

モデルデータ読み込み関数のヘッダーファイルの作成

「メニュー／プロジェクト／新しい項目の追加」でファイル名「LoadStlFile.h」のファイルを作成します。

LoadStlFile.h の内容を以下のようにします。

// // LoadStlFile.h // #pragma once #include "Model.h" bool LoadStlFile( const char* pszFileName, CModel& model );

ビルドし、エラー、警告がないことを確認します。

モデルデータ読み込み関数のソースファイルの作成

「メニュー／プロジェクト／新しい項目の追加」でファイル名「LoadStlFile.cpp」のファイルを作成します。

LoadStlFile.cpp の内容を以下のようにします。

// // LoadStlFile.cpp // #include "stdafx.h" #include "Model.h" #define READSTRINGBUFFERLEN 256 bool LoadStlFile( const char* pszFileName, CModel& model ) { if( NULL == pszFileName ) { return false; } FILE* pFILE; if( 0 != fopen_s( &pFILE, pszFileName, "rt" ) ) { return false; } // 要素の数を数える（三角形の数） unsigned int uiCountTriangle = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, pFILE ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszContext; char* pszToken = strtok_s( szReadString, cszDelimiter, &pszContext ); if( NULL == pszToken ) { continue; } if( 0 == _stricmp( pszToken, "facet" ) ) { uiCountTriangle++; continue; } } rewind( pFILE ); if( 0 == uiCountTriangle ) { fclose( pFILE ); return false; } model.m_vVertex.assign( uiCountTriangle * 3, CVector() ); model.m_vIndexedTriangle.assign( uiCountTriangle, CIndexedTriangle() ); unsigned int ui3 = 0; unsigned int uiIndexTriangle = 0; unsigned int uiIndexVertex = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, pFILE ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszContext; char* pszToken = strtok_s( szReadString, cszDelimiter, &pszContext ); if( NULL == pszToken ) { continue; } if( 0 == _stricmp( pszToken, "vertex" ) ) { if( 3 <= ui3 ) { continue; } pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.m_vVertex[uiIndexVertex].x = (float)atof( pszToken ); pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.m_vVertex[uiIndexVertex].y = (float)atof( pszToken ); pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.m_vVertex[uiIndexVertex].z = (float)atof( pszToken ); model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[ui3] = uiIndexVertex; uiIndexVertex++; ui3++; continue; } else if( 0 == _stricmp( pszToken, "facet" ) ) { // 面法線ベクトル ui3 = 0; continue; } else if( 0 == _stricmp( pszToken, "endfacet" ) ) { uiIndexTriangle++; continue; } else if( 0 == _stricmp( pszToken, "solid" ) ) { // ソリッド名 continue; } } fclose( pFILE ); if( 0 == model.m_vVertex.size() || 0 == model.m_vIndexedTriangle.size() ) { return false; } return true; }

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の応答関数の追加、編集

メニュー「ファイル／開く」の応答関数を追加します。
クラス：CModelViewerView
メニューコマンドＩＤ：ID_FILE_OPEN
メッセージ：COMMAND
を選択し、
関数名：OnFileOpen
の関数を追加します。
（COMMANDメッセージ応答関数の追加は、「クラスビュー」と「プロパティビュー」を使用します。
　まず、「クラスビュー」で、メッセージハンドラを追加するクラスを選択します。
　次に、「プロパティビュー」のツールバーの「イベント」を選択します。追加するメニューコマンドID「ID_XXX_XXX」の左側の「+」をクリックし、ツリーを展開します。「COMMAND」「UPDATE_COMMAND_UI」が現れます。右側のドロップダウンリストを用いて応答関数を追加します）

OnFileOpen関数の内容を以下のようにします。

void CModelViewerView::OnFileOpen() { // TODO: ここにコマンドハンドラーコードを追加します。 CFileDialog dlg( TRUE ); dlg.m_ofn.lpstrFilter = _T( "STL ファイル (*.stl)\0*.stl\0" ) _T( "All Files (*.*)\0*.*\0\0" ); dlg.m_ofn.nFilterIndex = 1; dlg.m_ofn.Flags |= OFN_FILEMUSTEXIST | OFN_HIDEREADONLY; INT_PTR iResponse = dlg.DoModal(); if( iResponse == IDOK ) { char* pszFileName; #ifdef UNICODE size_t length = wcslen( dlg.GetPathName().GetBuffer() ) + 1; pszFileName = (LPSTR)malloc( length * sizeof( WCHAR ) ); WideCharToMultiByte( CP_ACP, // CODE PAGE: ANSI code page 0, dlg.GetPathName().GetBuffer(), -1, pszFileName, (int)length * sizeof( WCHAR ), NULL, NULL ); #else pszFileName = _strdup( dlg.GetPathName().GetBuffer() ); #endif CModel model; if( LoadStlFile( pszFileName, model ) ) { memset( m_auiName_picked, 0x00, NAMEARRAYSIZE * sizeof( unsigned int ) ); m_model = model; } else { AfxMessageBox( _T( "ファイル読み込みに失敗しました。" ) ); } free( pszFileName ); Invalidate(); } }

ModelViewerView.cpp のファイルヘッダー部に
#include "LoadStlFile.h"
を追加します。

// ModelViewerView.cpp : CModelViewerView クラスの実装 // #include "stdafx.h" // SHARED_HANDLERS は、プレビュー、縮小版、および検索フィルターハンドラーを実装している ATL プロジェクトで定義でき、 // そのプロジェクトとのドキュメントコードの共有を可能にします。 #ifndef SHARED_HANDLERS #include "ModelViewer.h" #endif #include "ModelViewerDoc.h" #include "ModelViewerView.h" #include "LoadStlFile.h" #ifdef _DEBUG （・・・以下略・・・）

ビルドし、エラー、警告がないことを確認します。

モデルデータ構築処理の削除

５．で作成した、モデルビューワのビュークラスのコンストラクタのモデルデータ構築処理は不要なので削除します。

ModelViewerView.cpp のモデルビューワのビュークラスのコンストラクタでのモデルデータ構築処理を削除すると、コンストラクタの内容は以下のようになります。

CModelViewerView::CModelViewerView() : m_bRotation( TRUE ), m_bPan( TRUE ), m_bZoom( TRUE ), m_bRenderPoint( TRUE ), m_bRenderLine( TRUE ), m_bRenderFace( TRUE ), m_bPickPoint( TRUE ), m_bPickLine( TRUE ), m_bPickFace( TRUE ) { // TODO: 構築コードをここに追加します。 }

実行

実行し、アスキー形式STLファイルからモデルデータを読み込んで描画できるようになっていることを確認します。

起動直後

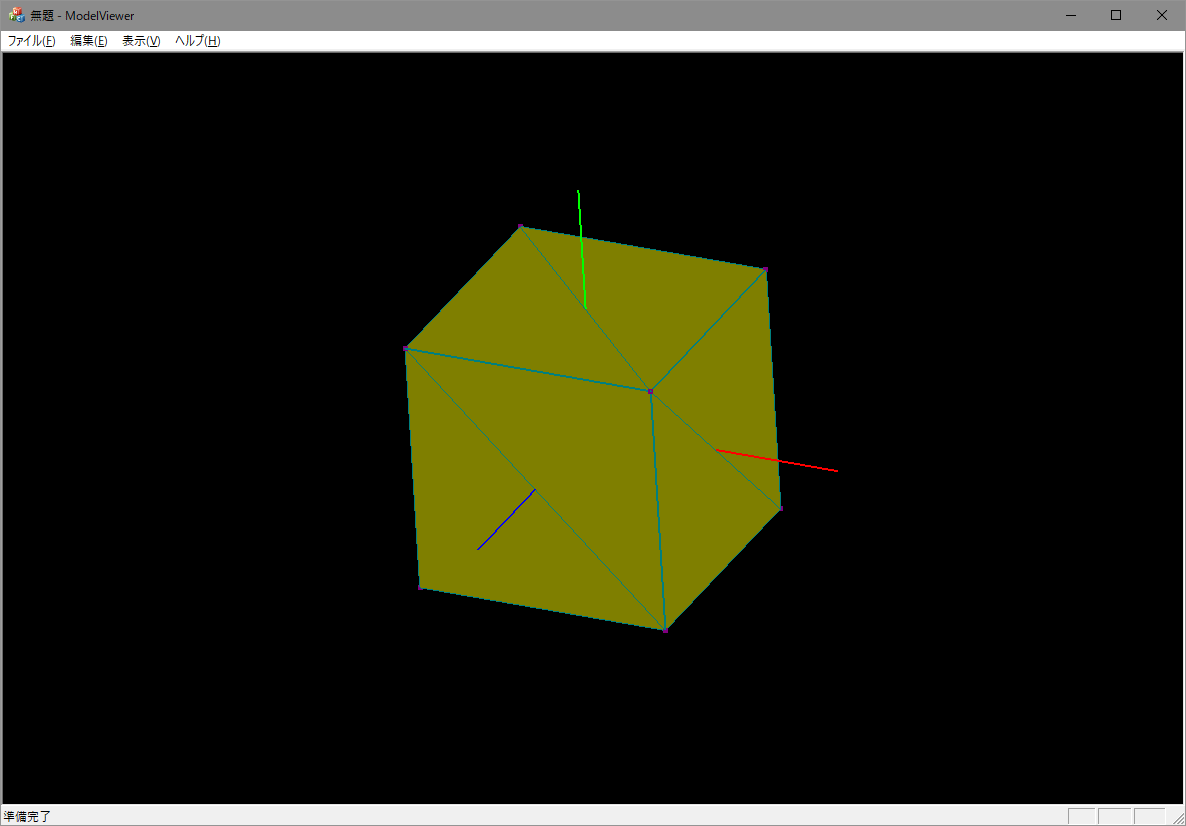

model01.stlファイルの読み込み

model02.stlファイルの読み込み

ダウンロード

ソースファイルダウンロード (ModelViewerOpenGLMFC2015_06_loadmodel.zip)
