06．モデルデータファイル読み込みを作る

05．で作成したモデルビューワは、表示するモデルデータをアプリケーション内で定義していました。

モデルデータファイル読み込み処理を作成し、05．で作成したモデルビューワを、ファイルからモデルデータを読み込んで描画するようにします。

解説

アスキー形式STLファイル読み込み処理を作成します。

プロジェクトを開く

05．で作成したモデルビューワプロジェクトを開きます。

モデルデータ読み込み関数のヘッダーファイルの作成

「メニュー／プロジェクト／新しい項目の追加」でファイル名「LoadStlFile.h」のファイルを作成します。

LoadStlFile.hの内容を以下のようにします。

// // LoadStlFile.h // #pragma once #include "Model.h" bool LoadStlFile( const char* pszFileName, CModel& model );

ビルドし、エラー、警告がないことを確認します。

モデルデータ読み込み関数のソースファイルの作成

「メニュー／プロジェクト／新しい項目の追加」でファイル名「LoadStlFile.cpp」のファイルを作成します。

LoadStlFile.cppの内容を以下のようにします。

// // LoadStlFile.cpp // #include "stdafx.h" #include "Model.h" #define READSTRINGBUFFERLEN 256 bool LoadStlFile( const char* pszFileName, CModel& model ) { if( NULL == pszFileName ) { return false; } FILE* pFILE; if( 0 != fopen_s( &pFILE, pszFileName, "rt" ) ) { return false; } // 要素の数を数える（三角形の数） unsigned int uiCountTriangle = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, pFILE ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszContext; char* pszToken = strtok_s( szReadString, cszDelimiter, &pszContext ); if( NULL == pszToken ) { continue; } if( 0 == _stricmp( pszToken, "facet" ) ) { uiCountTriangle++; continue; } } rewind( pFILE ); if( 0 == uiCountTriangle ) { fclose( pFILE ); return false; } model.m_vVertex.assign( uiCountTriangle * 3, CVector() ); model.m_vIndexedTriangle.assign( uiCountTriangle, CIndexedTriangle() ); unsigned int ui3 = 0; unsigned int uiIndexTriangle = 0; unsigned int uiIndexVertex = 0; while( 1 ) { char szReadString[READSTRINGBUFFERLEN]; if( NULL == fgets( szReadString, READSTRINGBUFFERLEN, pFILE ) ) { break; } const char cszDelimiter[] = ", \r\n\t"; char* pszContext; char* pszToken = strtok_s( szReadString, cszDelimiter, &pszContext ); if( NULL == pszToken ) { continue; } if( 0 == _stricmp( pszToken, "vertex" ) ) { if( 3 <= ui3 ) { continue; } pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.m_vVertex[uiIndexVertex].x = (float)atof( pszToken ); pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.m_vVertex[uiIndexVertex].y = (float)atof( pszToken ); pszToken = strtok_s( NULL, cszDelimiter, &pszContext ); model.m_vVertex[uiIndexVertex].z = (float)atof( pszToken ); model.m_vIndexedTriangle[uiIndexTriangle].m_ui3IndexVertex[ui3] = uiIndexVertex; uiIndexVertex++; ui3++; continue; } else if( 0 == _stricmp( pszToken, "facet" ) ) { // 面法線ベクトル ui3 = 0; continue; } else if( 0 == _stricmp( pszToken, "endfacet" ) ) { uiIndexTriangle++; continue; } else if( 0 == _stricmp( pszToken, "solid" ) ) { // ソリッド名 continue; } } fclose( pFILE ); if( 0 == model.m_vVertex.size() || 0 == model.m_vIndexedTriangle.size() ) { return false; } return true; }

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の追加

メニュー／表示　に以下のメニューアイテムを追加します。

メニュー名		メニューID
ファイル	－	－
－	開く	ID_FILE_OPEN

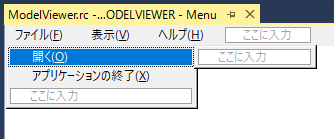

メニューアイテム追加画面例

ビルドし、エラー、警告がないことを確認します。

メニュー「ファイル／開く」の応答関数の追加、編集

ModelViewer.cpp の WndProc関数に、以下のメニュー操作ウィンドウメッセージ処理を追加します。

メニューコマンドID
ID_FILE_OPEN

メニュー操作ウィンドウズメッセージ処理を追加します。

LRESULT CALLBACK WndProc( HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam ) { switch( message ) { （・・・略・・・） case WM_COMMAND: { （・・・略・・・） switch( wmId ) { （・・・略・・・） case ID_VIEW_PICKFACE: glrenderer.m_bPickFace = !glrenderer.m_bPickFace; CheckMenuItem( hMenu, ID_VIEW_PICKFACE, glrenderer.m_bPickFace ? MF_CHECKED : MF_UNCHECKED ); break; case ID_FILE_OPEN: { OPENFILENAME ofn; memset( &ofn, 0x00, sizeof( OPENFILENAME ) ); ofn.lStructSize = sizeof( OPENFILENAME ); ofn.hwndOwner = hWnd; TCHAR szFile[_MAX_PATH] = _T( "" ); ofn.lpstrFile = szFile; ofn.nMaxFile = _MAX_PATH; ofn.lpstrFilter = _T( "STL ファイル (*.stl)\0*.stl\0" ) _T( "All Files (*.*)\0*.*\0\0" ); ofn.nFilterIndex = 1; ofn.Flags = OFN_FILEMUSTEXIST | OFN_HIDEREADONLY; if( GetOpenFileName( &ofn ) ) { char* pszFileName; #ifdef UNICODE size_t length = wcslen( ofn.lpstrFile ) + 1; pszFileName = (LPSTR)malloc( length * sizeof( WCHAR ) ); WideCharToMultiByte( CP_ACP, // CODE PAGE: ANSI code page 0, ofn.lpstrFile, -1, pszFileName, (int)length * sizeof( WCHAR ), NULL, NULL ); #else pszFileName = _strdup( ofn.lpstrFile ); #endif CModel model; if( LoadStlFile( pszFileName, model ) ) { memset( glrenderer.m_auiName_picked, 0x00, NAMEARRAYSIZE * sizeof( unsigned int ) ); glrenderer.m_model = model; } else { MessageBox( hWnd, _T( "ファイル読み込みに失敗しました。" ), _T( "エラー" ), MB_ICONERROR ); } free( pszFileName ); InvalidateRect( hWnd, NULL, TRUE ); } } break; default: return DefWindowProc( hWnd, message, wParam, lParam ); } } break; （・・・略・・・）

ModelViewer.cppのファイルヘッダー部に
#include <commdlg.h>
#include "LoadStlFile.h"
を追加します。

// ModelViewer.cpp : アプリケーションのエントリポイントを定義します。 // #include "stdafx.h" #include "ModelViewer.h" #include <commdlg.h> #include "LoadStlFile.h" //#include "OpenGLRendererBase.h" //#include "OpenGLRendererTrack.h" //#include "OpenGLRendererPick.h" #include "ModelViewerRenderer.h" #define MAX_LOADSTRING 100 （・・・略・・・）

OpenGLRendererPick.h のピックOpenGLレンダラクラスのメンバ変数
m_auiName_pick
をpublic変数とします。

class COpenGLRendererPick : public COpenGLRendererTrack { （・・・略・・・） // メンバ変数 private: GLuint m_uiTextureID; GLuint m_uiRenderBufferID; GLuint m_uiFrameBufferID; protected: public: unsigned int m_auiName_picked[NAMEARRAYSIZE]; // ピックされた要素の名前列 // メンバ関数（・・・略・・・）

ModelViewerRenderer.h のモデルビューワレンダラクラスのメンバ変数
m_model
をpublic変数とします。

class CModelViewerRenderer : public COpenGLRendererPick { （・・・略・・・） // メンバ変数 private: public: CModel m_model; （・・・略・・・）

ビルドし、エラー、警告がないことを確認します。

モデルデータ構築処理の削除

５．で作成した、モデルビューワのレンダラクラスのコンストラクタのモデルデータ構築処理は不要なので削除します。

ModelViewerRenderer.h のモデルビューワレンダラクラスのコンストラクタのモデルデータ構築処理を削除します。

CModelViewerRenderer::CModelViewerRenderer() : m_bRotation( TRUE ), m_bPan( TRUE ), m_bZoom( TRUE ), m_bRenderPoint( TRUE ), m_bRenderLine( TRUE ), m_bRenderFace( TRUE ), m_bPickPoint( TRUE ), m_bPickLine( TRUE ), m_bPickFace( TRUE ) { }

実行

実行し、アスキー形式STLファイルからモデルデータを読み込んで描画できるようになっていることを確認します。

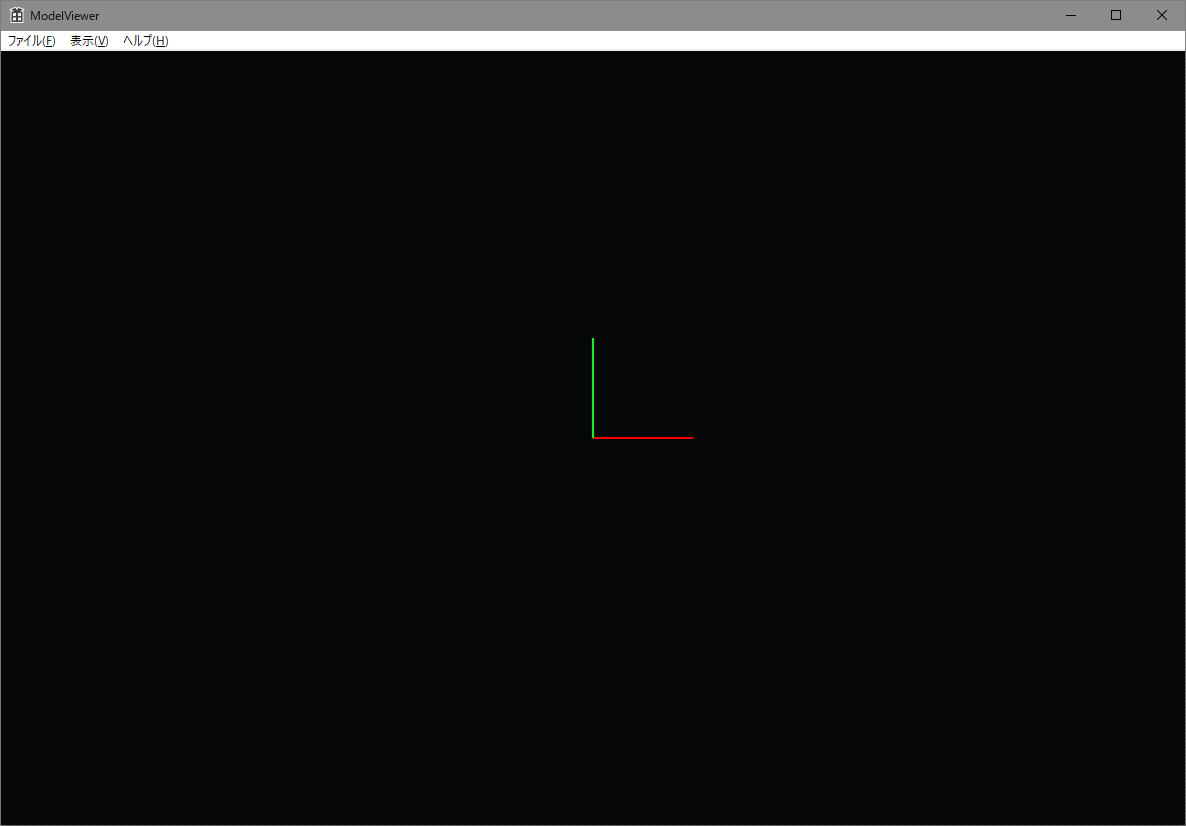

起動直後

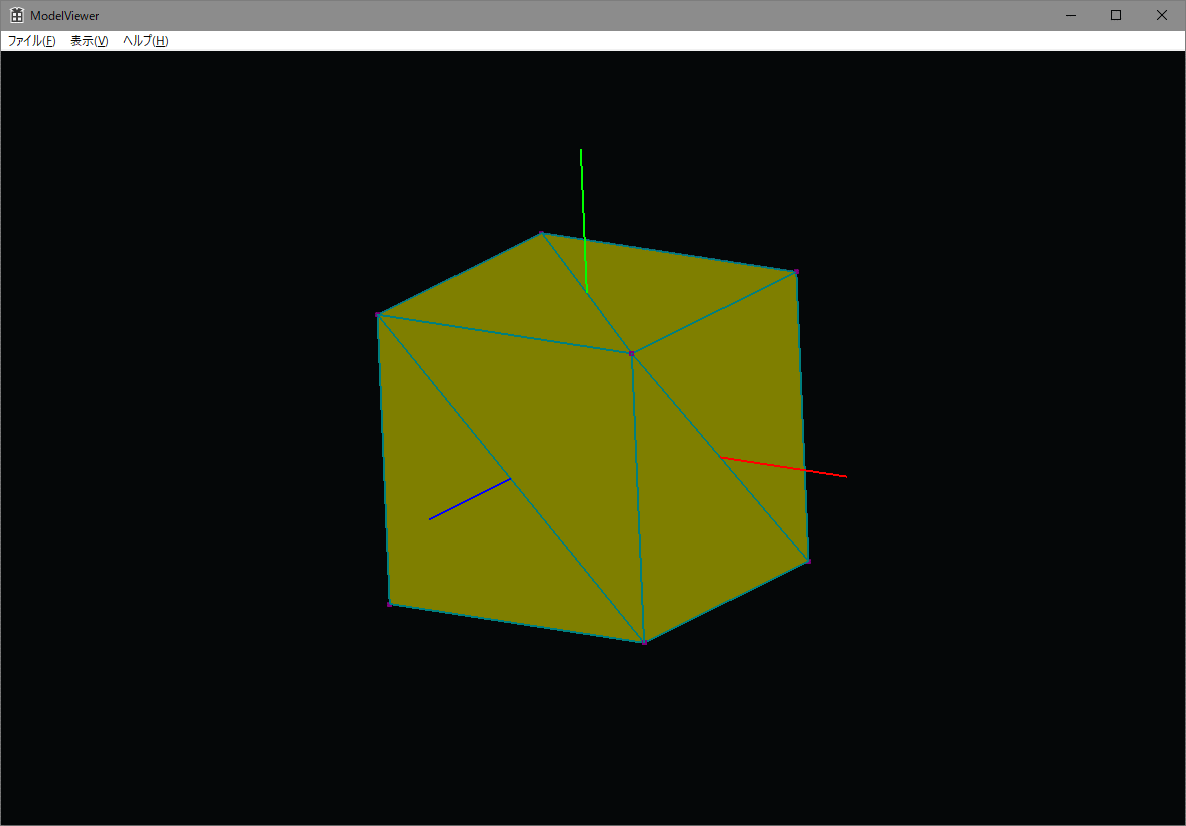

modeldata01.stlファイルの読み込み

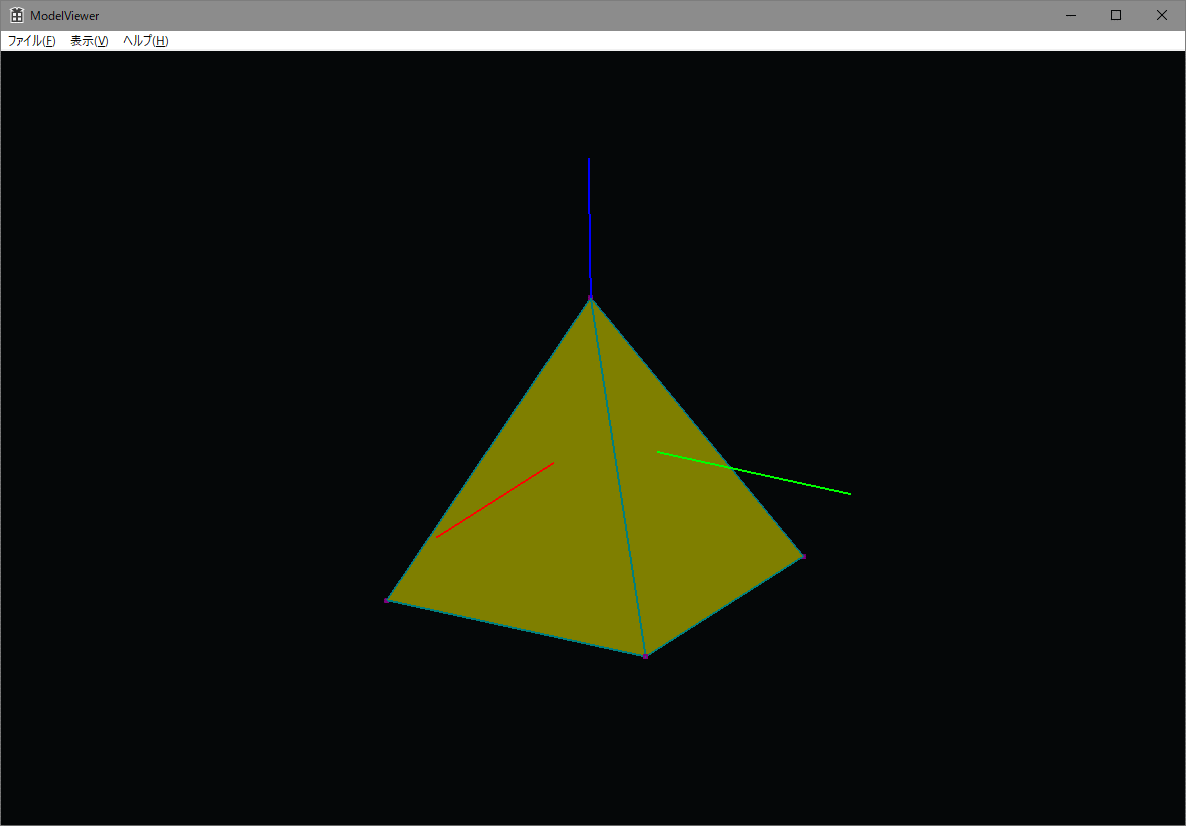

modeldata02.stlファイルの読み込み

ダウンロード

ソースファイルダウンロード ( ModelViewerOpenGLWinAPI2015_06_loadmodel.zip )
