曲がり具合を測る（曲げセンサ使用）

解説

曲げセンサを使用すると、圧力を測ることができます。

部品表

部品名	数量	商品名	参考価格
曲げセンサ	1	曲げセンサ	1,780円
10KΩ抵抗器	1	カーボン抵抗（炭素皮膜抵抗） 1/6W 10KΩ	100本100円
LCDシールド	1	LCD (Liquid Crystal Display) に文字列を表示するの内容をシールド化したもの	-
Arduinoボード	1	Arduino Uno	2,780円
ブレッドボード	1	EIC-801	250円
ジャンパーワイヤ	適量	ジャンパーコード（オス－オス）セット	100mm49個 150mm8個 200mm4個 250mm4個 のセット200円

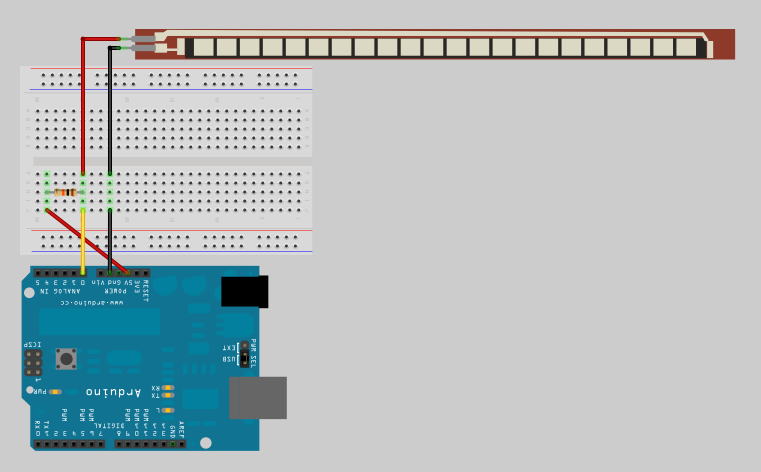

接続例

※LCDシールドに関する接続は省略

サンプルコード

#include <LiquidCrystal.h> #define SENSORPIN (0) LiquidCrystal g_lcd( 12, 11, 5, 4, 3, 2 ); void setup() { g_lcd.begin( 16, 2 ); g_lcd.clear(); } void loop() { int iValue = analogRead( SENSORPIN ); double dV = iValue * 5.0 / 1023; double dR = -1.0; if( 0.005 < (5.0 - dV) ) { dR = 10 * 1000 * dV / (5.0 - dV); } g_lcd.clear(); g_lcd.setCursor( 0, 0 ); g_lcd.print( dV ); g_lcd.print( "[V]" ); g_lcd.setCursor( 0, 1 ); if( 0.0 > dR ) { g_lcd.print( "Infinity" ); } else { g_lcd.print( dR ); } g_lcd.print( "[ohm]" ); delay( 1000 ); }

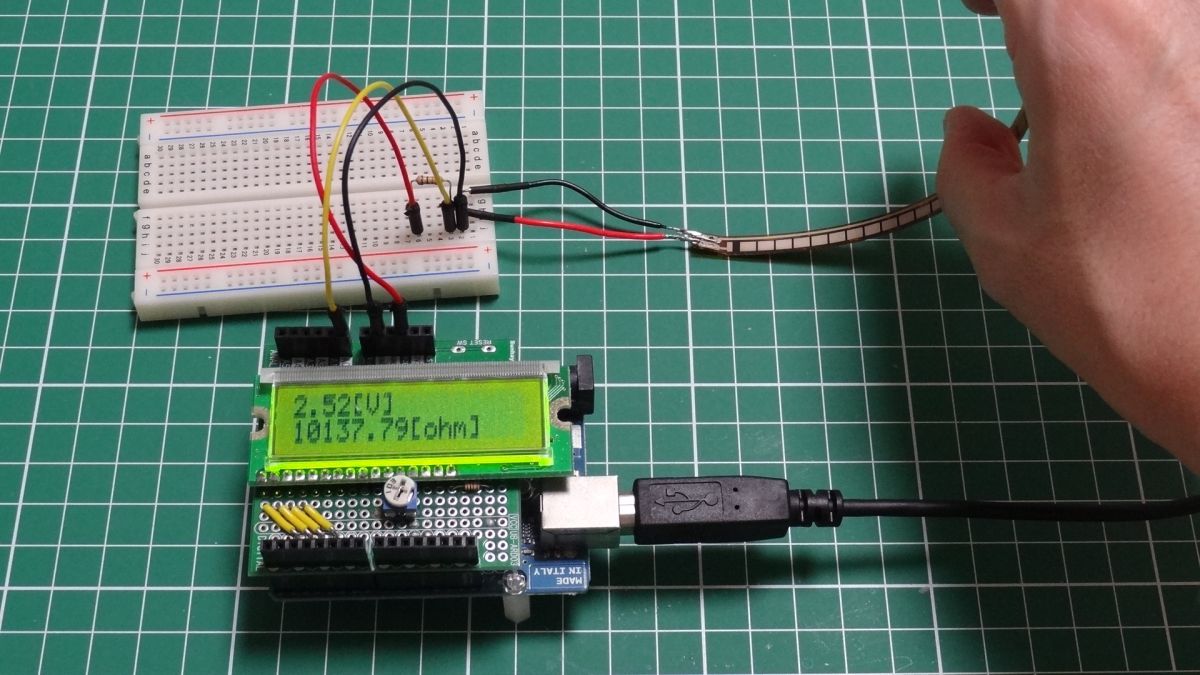

実行

ダウンロード

サンプルスケッチファイル

参考

Prototyping Lab ―「作りながら考える」ためのArduino実践レシピ 小林 茂 (著)
