02.ハードウェア仕様

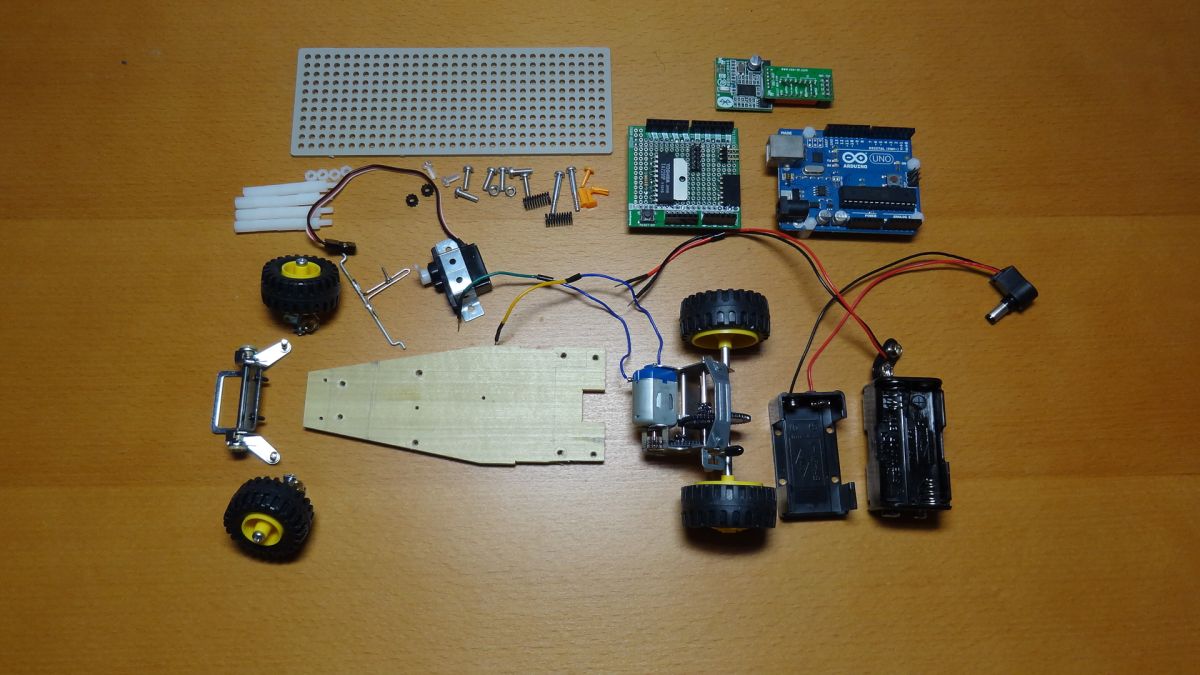

作成するRCカーの部品表

部品表

部品名 数量 商品名 参考価格 購入先例
車体 1 バギー工作基本セット 1,373円 アマゾン
Arduinoボード 1 Arduino Uno 2,780円 アマゾン
ユニバーサルプレート 1 ユニバーサルプレート 2枚セット 454円 アマゾン
ユニバーサル金具 1 ユニバーサル金具4本セット 441円 アマゾン
サーボモータ 1 GWSサーボ NRH/BB/F(フタバ) 1,200円 秋月電子通商
モータードライバ 1 モータドライバ TA7291P(2個入) 300円 秋月電子通商
10kΩ抵抗器 1 カーボン抵抗(炭素皮膜抵抗) 1/4W10kΩ (100本入) 100本100円 秋月電子通商
電池ケース 1 電池ボックス 単3×4本用(プラスチック・Bスナ タイプ) 50円 秋月電子通商
電池ケース 1 006P電池ボックス リード線付 BH-9V-1A 60円 秋月電子通商
バッテリスナップ 1 バッテリースナップ(電池スナップ・Bスナップ)「横型」 10円 秋月電子通商
DCプラグ 1 2.1mm標準DCプラグ(L型)[内径2.1mm][外径5.5mm]MP-136L 40円 秋月電子通商
スペーサー 3セット プラスチックナット+連結(6角ジョイント)スペーサー(10mm)セット 3セット300円
(1セット100円)
秋月電子通商
ピンヘッダ 1 ピンヘッダ(オス) 1×40 (40P) 40円 秋月電子通商
ピンヘッダ 1 ピンヘッダ(オスL型) 1×40 (40P) 50円 秋月電子通商
ピンソケット 1 L型ピンソケット(メス)6P(1×6) 20円 秋月電子通商
ジャンパーワイヤ 適量 ジャンパーコード(オス-オス)セット 100mm49個
150mm8個
200mm4個
250mm4個
のセット200円
秋月電子通商
基板 1 Arduino用ユニバーサル基板 590円 千石電商
Bluetoothモジュール 1 RBT-001 5,750円 マイクロテクニカ
RBT-001用拡張アダプタ 1 80FG970(廃番?現行品は80FG990?) 80FG970:2,600円
80FG990:2,980円
マイクロテクニカ
ゼムクリップ 1 ゼムクリップ 不明 不明
太い輪ゴム 1 太い輪ゴム 不明 不明

関連ページ

前項目:01.概要

次項目:03.ハードウェア組み立て

コメント
初心者質問ですみません。、RCカーを作るのにタミヤのバギーとユニバーサルブレード2枚セットほかを買ってみたのですが、ユニバーサルブレード2枚セットに入っている橙色のビスはブレードの穴に比べて細く電池ボックスをどうやって止めるのかわかりません。
https://dl.dropboxusercontent.com/u/84075965/images/tamiya_gearbox/tamiya_universal_plate_2set.jpg
を見ると、ストッパーが別途必要なようです。
nishimura masao : 2017/01/29 14:40:28
解決しました
ユニバーサルブレード2枚セットの内容物をよく見るとビスのほかストッパーも入ってました。
nishimura masao : 2017/01/31 09:53:12
現行品の80FG990をRBT-001とArduino Unoと接続する場合はどうすればいいのでしょうか。
初心者でまったくわかりません。
教えていただけると幸いです。
あんぱん : 2017/10/16 14:18:41
